| Όνομα προϊόντος: | Γαλβανισμένος πύργος επικοινωνίας με 3 πόδια από σωληνοειδή χάλυβα για τηλεόραση WiFi BTS και μετάδο | Κώδικας σχεδίασης: | ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1 |
|---|---|---|---|
| Εύρος ύψους: | 10M - 100M | Πρότυπο Γαλβανισμού: | ASTM A123/ ISO 1461 |
| Εύρος ύψους: | Προσαρμόσιμο, συνήθως 20-100 μέτρα | Υλικό: | Χαλύβδινος σωλήνας χωρίς ραφή 20# Q355 ASTM A36 A572 Gr50 |
| πιστοποιητικό: | ISO 9001:2008 COC | Ταχύτητα ανέμου: | 30-150KM/h |
| Διάρκεια ζωής: | Περισσότερα από 30 χρόνια | Αντιδιαβρωτική επεξεργασία: | ??????????? galvanization |
| Εφαρμογή: | Τηλεπικοινωνίες, Μετάδοση σήματος, Φωτισμός | Βάρος: | Διαφέρει ανάλογα με το ύψος και το σχέδιο |
| Πρότυπα συμμόρφωσης: | Πρότυπα ISO, IEC ή καθορισμένα από τον πελάτη | Μέθοδος εγκατάστασης: | Συναρμολόγηση μπουλονιών |

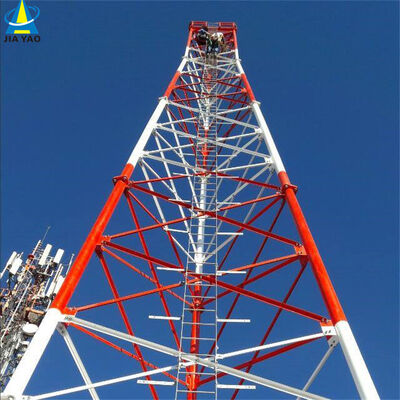

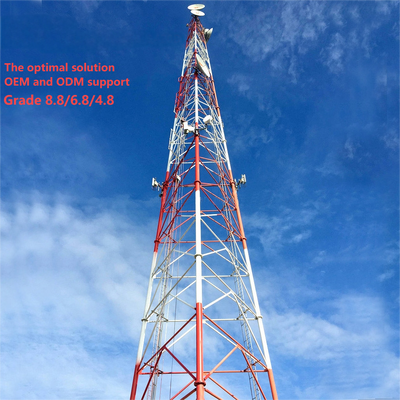

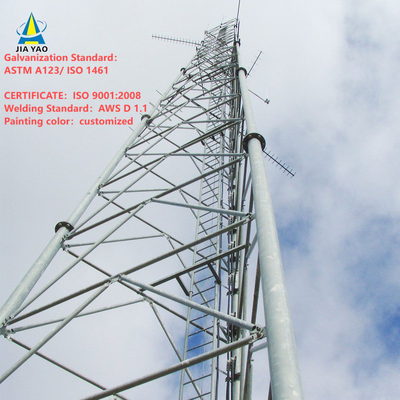

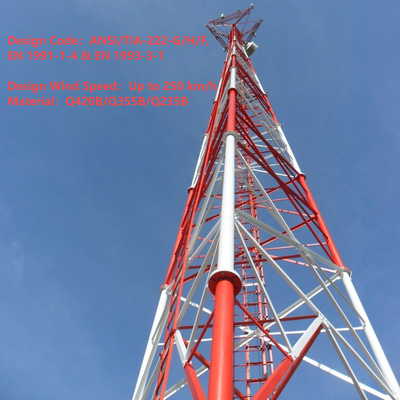

Γαλβανισμένος χαλύβδινος πύργος επικοινωνίας 3 ποδιών για WiFi, BTS, τηλεόραση και μετάδοση σήματος κεραίας 5G
![]()
![]()
Ειδικευόμαστε στο σχεδιασμό και την κατασκευή προσαρμοσμένων χαλύβδινων πύργων για τηλεπικοινωνίες, παρακολούθηση, παρατήρηση και εφαρμογές ασφαλείας. Παρακάτω είναι οι λεπτομερείς πληροφορίες προϊόντος:
1. Βασικές λεπτομέρειες:
Τόπος προέλευσης: Χεμπέι, Κίνα (Ηπειρωτική χώρα) ; Εμπορικό σήμα: Jaoyao ή OEM ; Αριθμός μοντέλου: Πύργος Τηλεπικοινωνιών
Επεξεργασία επιφάνειας: Γαλβανισμένο εν θερμώ ή βαμμένο.
2. Συσκευασία & Παράδοση:
Λεπτομέρειες συσκευασίας: Ο πύργος τηλεπικοινωνιών θα δεσμευτεί με γαλβανισμένη ταινία σύμφωνα με τις απαιτήσεις του πελάτη.
Παράδοση: Αποστέλλεται σε 20 ημέρες μετά την πληρωμή από το λιμάνι της Τιαντζίν
Μέλη πύργου: Ένας χαλύβδινος πύργος χωρίζεται σε πολλά πακέτα.
Βίδες: Το υλικό συσκευασίας είναι ανθεκτική νάιλον τσάντα ή ατσάλινο βαρέλι.
3. Τεχνικά Δεδομένα
| Σχεδιασμός | ||
| 1. Κώδικας Σχεδιασμού |
ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1 |
|
| Δομικός Χάλυβας | ||
| 2. Βαθμός | Μαλακός Χάλυβας | Χάλυβας Υψηλής Αντοχής |
| GB/T 700:Q235B, Q235C,Q235D | GB/T1591:Q345B, Q345C,Q3455D | |
| ASTM A36 | ASTM A572 Gr50 | |
| EN10025: S235JR, S235J0,S235J2 | EN10025: S355JR, S355J0,S355J2 | |
| 3. Ταχύτητα ανέμου σχεδιασμού | Έως 250 χλμ/ώρα | |
| 4. Επιτρεπόμενη απόκλιση | 0,5 ~1,0 μοίρες @ ταχύτητα λειτουργίας | |
| 5. Αντοχή σε εφελκυσμό (Mpa) | 360~510 | 470~630 |
| 6. Αντοχή διαρροής (t≤16mm) (Mpa) | 355 | 235 |
| 7. Επιμήκυνση (%) | 20 | 24 |
| 8. Αντοχή σε κρούση KV (J) | 27(20°C)---Q235B(S235JR) | 27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) | 27(0°C)---Q345C(S355J0) | |
| 27(-20°C)---Q235D(S235J2) | 27(-20°C)---Q345D(S355J2) | |
| Βίδες & Παξιμάδια | ||
| 9. Βαθμός | Βαθμός 4.8, 6.8, 8.8 | |
| 10. Πρότυπα μηχανικών ιδιοτήτων | ||
| 10.1 Βίδες | ISO 898-1 | |
| 10.2 Παξιμάδια | ISO 898-2 | |
| 10.3 Ροδέλες | ISO 6507-1 | |
| 11. Πρότυπα διαστάσεων | ||
| 11.1 Βίδες | DIN7990, DIN931, DIN933 | |
| 11.2 Παξιμάδια | ISO4032, ISO4034 | |
| 11.3 Ροδέλες | DIN7989, DIN127B, ISO7091 | |
| Συγκόλληση | ||
| 12. Μέθοδος | Συγκόλληση με τόξο με προστασία CO2 & Συγκόλληση με βυθισμένο τόξο (SAW) | |
| 13. Πρότυπο | AWS D1.1 | |
| Σήμανση | ||
| 14. Μέθοδος σήμανσης των μελών | Σφράγιση με υδραυλική πρέσα | |
| Γαλβάνισμα | ||
| 15. Πρότυπο γαλβανίσματος χαλύβδινων τμημάτων | ISO 1461 ή ASTM A123 | |
| 16. Πρότυπο γαλβανίσματος βιδών και παξιμαδιών | ISO 1461 ή ASTM A153 | |
| Δοκιμή | ||
| 17. Εργοστασιακή δοκιμή | Δοκιμή εφελκυσμού, Ανάλυση στοιχείων, Δοκιμή Sharpy (δοκιμή κρούσης), Ψυχρή κάμψη, Δοκιμή Preece, Δοκιμή με σφυρί |
|
| Χωρητικότητα | ||
| 18. Μέγιστη παραγωγική ικανότητα | 50.000 ΤΟΝ ανά έτος | |
Ποια είναι η δομή πλέγματος του χαλύβδινου πύργου με 3 πόδια;
Η δομή πλέγματος ενός χαλύβδινου πύργου με 3 πόδια είναι ένα πλαίσιο τύπου τραβέρσας που συνδέει τα τρία κάθετα σωληνωτά πόδια του πύργου. Αποτελούμενα από μικρότερους κοίλους χαλύβδινους σωλήνες (σύμφωνους με το υλικό του κύριου ποδιού, π.χ., απρόσκοπτοι/συγκολλημένοι χαλύβδινοι σωλήνες), αυτά τα μέλη πλέγματος σχηματίζουν οριζόντιες και διαγώνιες συνδέσεις μεταξύ των τριών ποδιών, δημιουργώντας ένα τριγωνικό μοτίβο σαν πλέγμα σε όλο το ύψος του πύργου. Αυτή η δομή λειτουργεί σε συνδυασμό με το κωνικό σχέδιο του πύργου (πλατύτερο στη βάση, στενότερο στην κορυφή) για να κατανέμει ομοιόμορφα τα κάθετα φορτία (βάρος πύργου, βάρος εξοπλισμού) και τις πλευρικές δυνάμεις (άνεμος, σεισμική δραστηριότητα) στα τρία πόδια. Το σωληνωτό πλέγμα όχι μόνο ενισχύει τη δομική ακαμψία και σταθερότητα, αλλά βελτιστοποιεί επίσης την αεροδυναμική απόδοση - μειώνοντας την αντίσταση του ανέμου κατά 30% σε σύγκριση με τις παραδοσιακές δομές πλέγματος από γωνιακό χάλυβα - καθιστώντας τον πύργο εξαιρετικά προσαρμόσιμο σε σκληρά ή ανεμώδη περιβάλλοντα. Επιπλέον, η χρήση σωληνωτών μελών διασφαλίζει ότι η δομή είναι ελαφριά, διατηρώντας παράλληλα υψηλή ικανότητα φόρτισης.
Πώς να τοποθετήσετε τον δίσκο MW στον χαλύβδινο πύργο με 3 πόδια;
Η τοποθέτηση ενός δίσκου μικροκυμάτων (MW) σε έναν χαλύβδινο πύργο με 3 πόδια ακολουθεί μια ασφαλή, τυποποιημένη διαδικασία ευθυγραμμισμένη με το δομικό σχέδιο του πύργου και τα βιομηχανικά πρότυπα:
Κύρια δομή του χαλύβδινου πύργου με 3 πόδια;
Η κύρια δομή ενός χαλύβδινου πύργου με 3 πόδια είναι ένα αυτοφερόμενο, τριγωνικό σύστημα πλαισίου σχεδιασμένο για σταθερότητα, ικανότητα φόρτισης και αεροδυναμική απόδοση, που αποτελείται από τρία βασικά στοιχεία:
Αυτά τα στοιχεία σχηματίζουν τη δομική ραχοκοκαλιά, με ενσωματωμένα αξεσουάρ (π.χ., πλατφόρμες, σκάλες) που προσθέτουν λειτουργική υποστήριξη χωρίς να διακυβεύουν την ακεραιότητα της κύριας δομής.

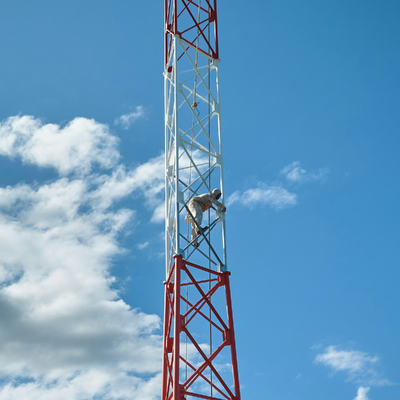

Πλατφόρμα, σκάλα
Μαζί, η πλατφόρμα και η σκάλα ενισχύουν τη χρηστικότητα του πύργου επιτρέποντας την ασφαλή, αποτελεσματική πρόσβαση σε εξοπλισμό σε μεγάλο υψόμετρο, υποστηρίζοντας τη συνεχή λειτουργία και συντήρηση, ενώ παράλληλα τηρούνται οι βιομηχανικές απαιτήσεις ασφαλείας και ανθεκτικότητας.
Πατήστε εδώ για περισσότερες πληροφορίες!!!
Επισκέψεις πελατών
![]()

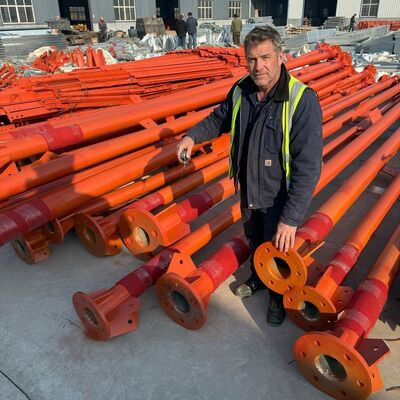

Συναρμολόγηση,Δοκιμή γαλβανισμένου χαλύβδινου πύργου
![]()
![]()
![]()
Πιστοποιήσεις
![]()
Πατήστε εδώ για περισσότερες πληροφορίες!!!
Προσαρμοσμένοι τύποι προϊόντων & πλεονέκτημα
![]()
![]()
Ε: Ποιο είναι το αποδεκτό MOQ;
Α: Το αποδεκτό MOQ μας είναι 1 σετ. Οποιαδήποτε δοκιμαστική παραγγελία σε μικρή ποσότητα είναι ευπρόσδεκτη.
Ε: Ποιος είναι ο χρόνος παράδοσης;
Α: Εντός 25 ημερών από τη λήψη της προκαταβολής.
Ε: Ποιος είναι ο αποδεκτός όρος πληρωμής;
Α: TT, L/C, Paypal, Western Union, .
Ε: Μπορείτε να κάνετε OEM για μένα;
Α: Δεχόμαστε όλες τις παραγγελίες OEM, απλώς επικοινωνήστε μαζί μας και δώστε μου το σχέδιό σας, θα σας προσφέρουμε μια λογική τιμή.
Ε: Πότε μπορώ να λάβω την προσφορά;
Α: Συνήθως σας παραθέτουμε εντός 24 ωρών μετά τη λήψη της ερώτησής σας. Εάν είστε πολύ επείγοντες να λάβετε την προσφορά, καλέστε μας ή πείτε μας μέσω email, ώστε να μπορέσουμε να θεωρήσουμε την ερώτησή σας ως προτεραιότητα.
Ε: Είναι το πρότυπο δομής του πύργου επικοινωνίας σας ANSI / TIA/ EIA-222-G;
Α: Ναι.
Ε: Το πρότυπο γαλβανίσματος εν θερμώ είναι ASTM A 123/153;
Α: Ναι.
Ε: Μπορείτε να παρέχετε ένα βιβλίο υπολογισμών;
Α: Ναι, αλλά πρέπει να πληρώσετε για το βιβλίο υπολογισμών.
Ε: Πόσο είναι η διάρκεια ζωής του προϊόντος σας;
Α: 50 χρόνια.
Ε; Είναι η δομή του πύργου μονολιθική;
Α: Όχι, μπορούμε να το σχεδιάσουμε και να το παράγουμε σύμφωνα με το αίτημα του πελάτη.
Ε: Ποια είναι η μέθοδος πληρωμής σας;
Α: 30% με T/T ως προκαταβολή, υπόλοιπο με T/T ή L/C εν όψει.
