| Όνομα προϊόντος: | Αυτοστηριζόμενος γωνιακός πύργος επικοινωνίας από χάλυβα με 3 πόδια για σταθμό βάσης τηλεπικοινωνιών | Πρότυπο: | ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1 |
|---|---|---|---|

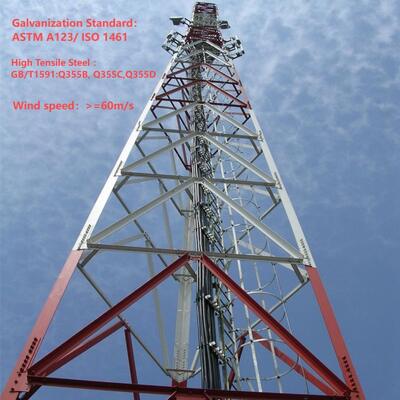

| Πρότυπο Γαλβανισμού: | ASTM A123/ ISO 1461 | Υλικό: | Angle Steel Q235 Q355 Q420 ASTM A36 A572 Gr50 |
| Παξιμάδια & Μπουλόνια: | Βαθμός 8,8/6,8/4,8 | Ταχύτητα ανέμου: | ≥60M/S |
| Υψος: | Προσαρμόσιμο (συνήθως 10m έως 100m) | Χρόνος Ζωής: | Περισσότερα από 20 χρόνια |

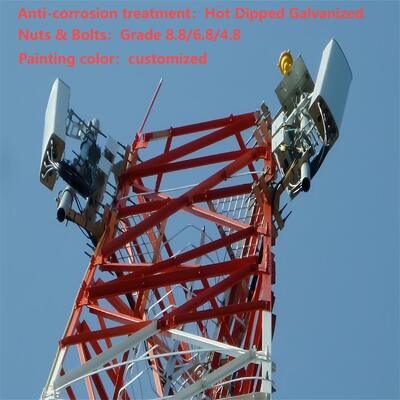

| Αντιδιαβρωτική επεξεργασία: | Γαλβανισμένο εν θερμώ | Τυπική συμμόρφωση: | Πληροί τα πρότυπα ISO και IEC |
| Φορτίο κεραίας: | Έως 12 κεραίες | Τύπος θεμελίωσης: | Βάση από σκυρόδεμα |
![]()
![]()
| Σχεδιασμός | ||
| 1. Κώδικας Σχεδιασμού | ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1 | |
| Χάλυβας Δομής | ||
| 2. Βαθμός | Μαλακός Χάλυβας | Χάλυβας Υψηλής Αντοχής |
| GB/T 700:Q235B, Q235C,Q235D | GB/T1591:Q355B, Q355C,Q355D | |
| ASTM A36 | ASTM A572 Gr50 | |
| EN10025: S235JR, S235J0,S235J2 | EN10025: S355JR, S355J0,S355J2 | |
| 3. Ταχύτητα ανέμου σχεδιασμού | Έως 250 χλμ/ώρα | |
| 4. Επιτρεπόμενη απόκλιση | 0,5 ~1,0 μοίρες @ ταχύτητα λειτουργίας | |
| 5. Αντοχή σε εφελκυσμό (Mpa) | 360~510 | 470~630 |
| 6. Αντοχή διαρροής (t≤16mm) (Mpa) | 235 | 355 |
| 7. Επιμήκυνση (%) | 20 | 24 |
| 8. Αντοχή σε κρούση KV (J) | 27(20°C)---Q235B(S235JR) | 27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) | 27(0°C)---Q345C(S355J0) | |
| 27(-20°C)---Q235D(S235J2) | 27(-20°C)---Q345D(S355J2) | |
| Βίδες & Παξιμάδια | ||
| 9. Βαθμός | Βαθμός 4.8, 6.8, 8.8 | |
| 10. Πρότυπα μηχανικών ιδιοτήτων | ||
| 10.1 Βίδες | ISO 898-1 | |
| 10.2 Παξιμάδια | ISO 898-2 | |
| 10.3 Ροδέλες | ISO 6507-1 | |
| 11. Πρότυπα διαστάσεων | ||
| 11.1 Βίδες | DIN7990, DIN931, DIN933 | |
| 11.2 Παξιμάδια | ISO4032, ISO4034 | |
| 11.3 Ροδέλες | DIN7989, DIN127B, ISO7091 | |
| Συγκόλληση | ||
| 12. Μέθοδος | Συγκόλληση με τόξο με προστασία CO2 & Συγκόλληση με βυθισμένο τόξο (SAW) | |

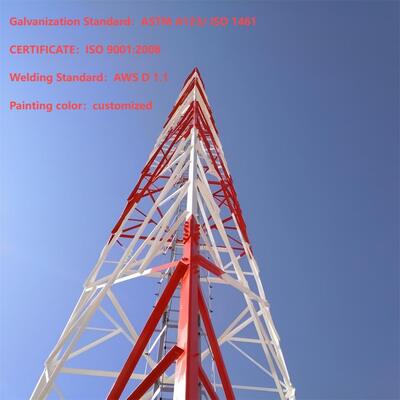

| 13. Πρότυπο | AWS D1.1 | |
| Γαλβανισμός | ||
| 14. Πρότυπο γαλβανισμού χαλύβδινων τμημάτων | ISO 1461 ή ASTM A123 | |
| 15. Πρότυπο γαλβανισμού βιδών και παξιμαδιών | ISO 1461 ή ASTM A153 | |
Τι είναι το σώμα γωνιακού χαλύβδινου πύργου 3 ποδιών;

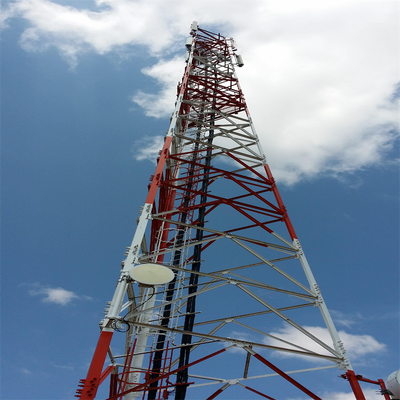

Το σώμα ενός γωνιακού χαλύβδινου πύργου 3 ποδιών είναι η κύρια φέρουσα δομή του πύργου, χαρακτηριζόμενο από τριγωνική διαμόρφωση. Αποτελείται από τρία κάθετα χαλύβδινα πόδια (ή στήλες) συνδεδεμένα στην κορυφή, με πρόσθετα γωνιακά χαλύβδινα συνδετικά μέλη που συνδέουν τα πόδια καθ' όλο το ύψος. Συνήθως κατασκευασμένο από γαλβανισμένα χαλύβδινα τμήματα, το σώμα έχει σχεδιαστεί για να αντέχει αποτελεσματικά τόσο τα κάθετα φορτία (π.χ. το βάρος κεραιών, εξοπλισμού και του ίδιου του πύργου) όσο και τα οριζόντια φορτία (π.χ. άνεμος, χιόνι ή σεισμικές δυνάμεις). Ο γωνιακός σχεδιασμός και το τριγωνικό πλαίσιο του παρέχουν εξαιρετική σταθερότητα, ακόμη και σε σκληρές περιβαλλοντικές συνθήκες, ενώ ο γαλβανισμένος χάλυβας εξασφαλίζει αντοχή στη διάβρωση και μακροχρόνια ανθεκτικότητα. Το σώμα χρησιμεύει ως η κύρια δομή στήριξης για την τοποθέτηση εξοπλισμού επικοινωνιών, μετάδοσης ενέργειας ή παρακολούθησης.
![]()
Τι είναι το πόδι γωνιακού χαλύβδινου πύργου 3 ποδιών;

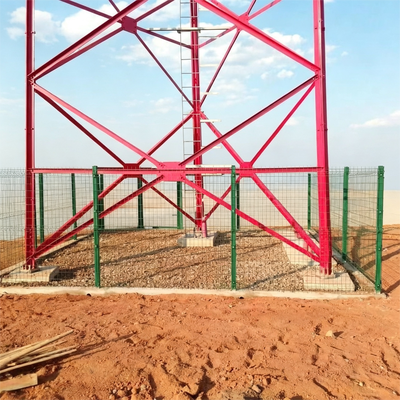

Το "πόδι" ενός γωνιακού χαλύβδινου πύργου 3 ποδιών αναφέρεται στο τμήμα της βάσης κάθε κάθετου ποδιού, το οποίο έρχεται σε επαφή με το θεμέλιο του πύργου. Είναι ένα κρίσιμο εξάρτημα υπεύθυνο για τη μεταφορά ολόκληρου του βάρους του πύργου και των φορτίων του (εξοπλισμός, άνεμος κ.λπ.) στο υποκείμενο θεμέλιο, διασφαλίζοντας ότι η δομή είναι ασφαλώς αγκυρωμένη στο έδαφος. Τα πόδια είναι συνήθως σχεδιασμένα με πλάκες σύνδεσης, βίδες ή σημεία αγκύρωσης που συνδέονται σταθερά στο σκυρόδεμα ή στο οπλισμένο θεμέλιο. Κατασκευασμένα από γαλβανισμένο χάλυβα υψηλής αντοχής (σύμφωνα με το σώμα του πύργου), τα πόδια έχουν σχεδιαστεί για να αντέχουν δυνάμεις διάτμησης, εφελκυσμού και συμπίεσης, αποτρέποντας τη μετατόπιση ή την ανατροπή του πύργου. Ο σχεδιασμός τους είναι προσαρμοσμένος στις γεωλογικές συνθήκες της τοποθεσίας, διασφαλίζοντας τη συμβατότητα με το θεμέλιο για μέγιστη σταθερότητα.
![]()
Τι είναι η σκάλα και το κανάλι καλωδίων του γωνιακού χαλύβδινου πύργου 3 ποδιών;
![]()
Πώς να εγκαταστήσετε έναν γωνιακό χαλύβδινο πύργο 3 ποδιών;
Η εγκατάσταση ενός γωνιακού χαλύβδινου πύργου 3 ποδιών ακολουθεί μια συστηματική, εστιασμένη στην ασφάλεια διαδικασία:
![]()
Δοκιμή γαλβανισμένου γωνιακού χαλύβδινου πύργου.
Ο γαλβανισμός είναι μια κρίσιμη διαδικασία για τους γωνιακούς χαλύβδινους πύργους (όπως οι γωνιακοί χαλύβδινοι πύργοι 3 ποδιών), καθώς παρέχει αντοχή στη διάβρωση και επεκτείνει τη διάρκεια ζωής της δομής σε εξωτερικά, σκληρά περιβάλλοντα (π.χ. έκθεση σε άνεμο, βροχή, υγρασία και βιομηχανικούς ρύπους). Για να διασφαλιστεί ότι η γαλβανισμένη επίστρωση πληροί τα πρότυπα ποιότητας και αποδίδει όπως προβλέπεται, διεξάγονται μια σειρά από αυστηρές διαδικασίες δοκιμών.
![]()
Παρακαλώ κάντε κλικ εδώ για περισσότερες πληροφορίες!!!!!!
Παρακαλώ κάντε κλικ εδώ για περισσότερες πληροφορίες!!!!!!
Προσαρμοσμένοι τύποι προϊόντων & πλεονέκτημα
Ο μονοπολικός πύργος, είναι ένας συχνά χρησιμοποιούμενος τύπος, με όμορφη εμφάνιση, καλύπτοντας μια μικρή περιοχή 9 έως 18 τετραγωνικών μέτρων, οικονομικά αποδοτικός, και υιοθετείται από την πλειοψηφία των κατασκευών. Το σώμα του πύργου υιοθετεί μια πιο λογική διατομή, η οποία συνδέεται μέσω βίδας υψηλής αντοχής ή επικάλυψης (σύνδεση ολίσθησης). Έχει τα χαρακτηριστικά της εύκολης εγκατάστασης και μπορεί να προσαρμοστεί σε διάφορες περίπλοκες τοποθεσίες.
![]()
![]()
Ε: Ποιο είναι το αποδεκτό MOQ;
Α: Το αποδεκτό MOQ μας είναι 1 σετ. Οποιαδήποτε δοκιμαστική παραγγελία σε μικρή ποσότητα είναι ευπρόσδεκτη.
Ε: Ποιος είναι ο χρόνος παράδοσης;
Α: Εντός 25 ημερών από την παραλαβή της προκαταβολής.
Ε: Ποιος είναι ο αποδεκτός όρος πληρωμής;
Α: TT, L/C, Paypal, Western Union, .
Ε: Μπορείτε να κάνετε OEM για μένα;
Α: Δεχόμαστε όλες τις παραγγελίες OEM, απλώς επικοινωνήστε μαζί μας και δώστε μου το σχέδιό σας, θα σας προσφέρουμε μια λογική τιμή.
Ε: Πότε μπορώ να λάβω την προσφορά;
Α: Συνήθως σας παραθέτουμε εντός 24 ωρών από τη λήψη της ερώτησής σας. Εάν είστε πολύ επείγοντες να λάβετε την προσφορά, παρακαλούμε καλέστε μας ή ενημερώστε μας μέσω email, ώστε να μπορέσουμε να λάβουμε υπόψη την προτεραιότητα της ερώτησής σας.
Ε: Είναι το πρότυπο δομής του πύργου επικοινωνιών σας ANSI / TIA/ EIA-222-G;
Α: Ναι.
Ε: Το πρότυπο γαλβανισμού εν θερμώ είναι ASTM A 123/153;
Α: Ναι.
Ε: Μπορείτε να παρέχετε ένα βιβλίο υπολογισμών;
Α: Ναι, αλλά πρέπει να πληρώσετε για το βιβλίο υπολογισμών.
Ε: Πόσο είναι η διάρκεια ζωής του προϊόντος σας;
Α: 50 χρόνια.
Ε: Είναι η δομή του πύργου μονολιθική;
Α: Όχι, μπορούμε να το σχεδιάσουμε και να το παράγουμε σύμφωνα με το αίτημα του πελάτη.
Ε: Ποια είναι η μέθοδος πληρωμής σας;
Α: 30% με T/T ως προκαταβολή, υπόλοιπο με T/T ή L/C εν όψει.
