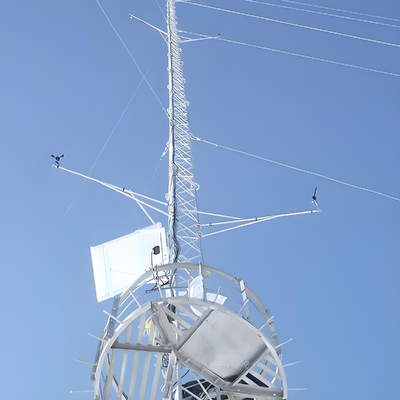

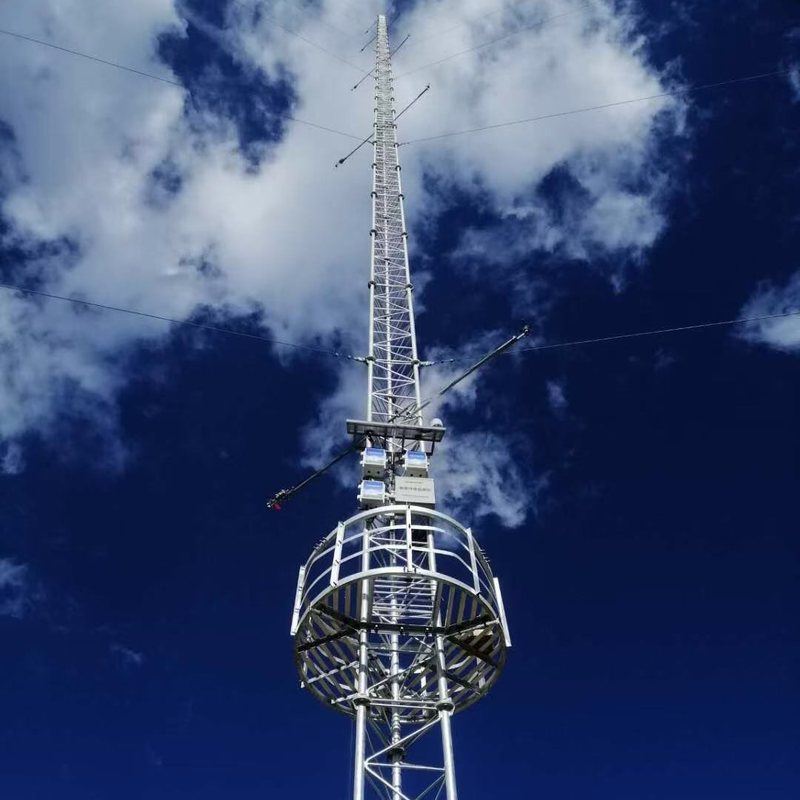

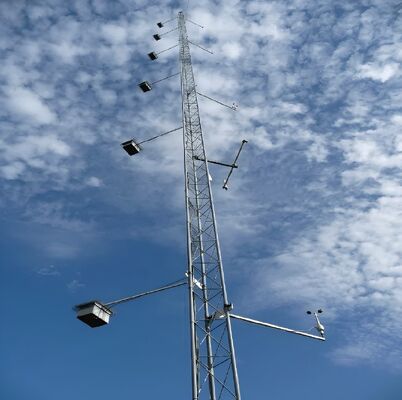

Πύργος Παρατήρησης Ανεμομέτρησης Γαλβανισμένος εν Θερμώ 10μ-200Μ Τηλεσκοπικός

Βασικά Δομικά & Σχεδιαστικά Χαρακτηριστικά

• Λεπτό Σώμα Πύργου: Κατασκευασμένο ως σωληνωτή ή πλεγμένη χαλύβδινη κατασκευή (στενότερη από τους αυτόφωτους πύργους), με κωνικό σχήμα για βελτιστοποίηση της κατανομής φορτίου.

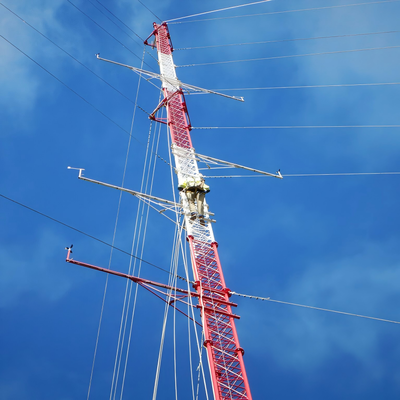

• Σύστημα Καλωδίων Οπλισμού: Πολλαπλά σετ χαλύβδινων καλωδίων συνδέονται στο κατάρτι σε διαστήματα 20–30μ, αγκυρωμένα στο έδαφος σε γωνίες 45–60° για αντίσταση σε δυνάμεις ανέμου/σεισμών.

• Εύρος Ύψους: Εκτείνεται από 30μ έως πάνω από 200μ (ψηλότερος από τους περισσότερους αυτόφωτους πύργους), προσαρμόσιμος για συγκεκριμένες ανάγκες.

• Αξεσουάρ: Περιλαμβάνει σκάλες αναρρίχησης, βάσεις κεραιών, αγωγούς καλωδίων και φώτα προειδοποίησης αεροπορίας (για ύψη >60μ).

Βασικά Υλικά & Πρότυπα

• Σώμα Πύργου: Γαλβανισμένος δομικός χάλυβας (ASTM A36/S235JR) για αντοχή στη διάβρωση και αντοχή.

• Καλώδια Οπλισμού: Χαλύβδινα καλώδια υψηλής αντοχής (ASTM A475) με επινικελωμένες/πολυμερικές επικαλύψεις για ανθεκτικότητα.

• Αγκυρώσεις: Βαρέως τύπου αγκυρώσεις από σκυρόδεμα/χάλυβα για ασφάλιση καλωδίων, σχεδιασμένες για φορτία τάσης.

• Συμμόρφωση: Ακολουθεί το IEC 62305 (προστασία από κεραυνούς) και τους τοπικούς κώδικες ασφαλείας κτιρίων.

Κύρια Σενάρια Εφαρμογής

• Ραδιοτηλεοπτικές/Τηλεπικοινωνίες: Υποστηρίζει κεραίες TV/ραδιοφώνου και πομπούς μικροκυμάτων μεγάλων αποστάσεων (μεγιστοποιεί την κάλυψη σήματος μέσω ύψους).

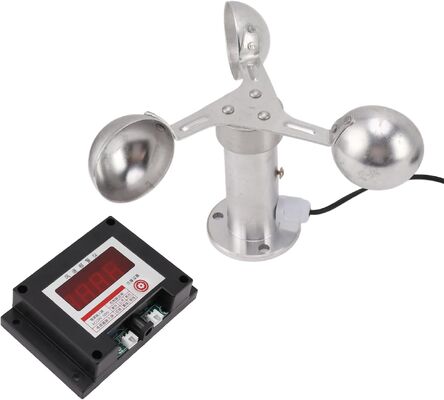

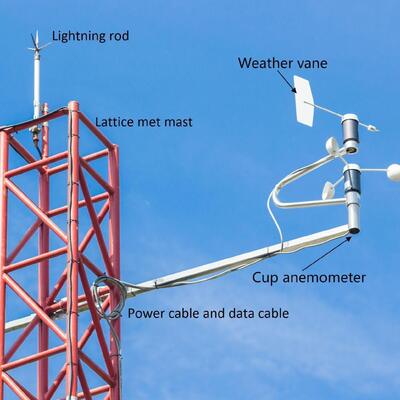

• Μετεωρολογική Παρακολούθηση: Φιλοξενεί αισθητήρες καιρού/ραντάρ σε μεγάλα υψόμετρα για ακριβή ατμοσφαιρικά δεδομένα.

• Αεροπορική Πλοήγηση: Τοποθετεί αεροπορικούς φάρους σε απομακρυσμένες περιοχές (βουνά, ακτές).

• Επιστημονική Έρευνα: Αναπτύσσει ατμοσφαιρικά όργανα (μετρητές όζοντος) πάνω από παρεμβολές εδάφους.

1. Προδιαγραφές

Τι είναι το σώμα πύργου ενός πύργου με οπλισμό;

Το σώμα πύργου ενός πύργου με οπλισμό (πύργος κατάρτι με οπλισμό) είναι η κεντρική, λεπτή φέρουσα κατασκευή που υποστηρίζει κεραίες, αισθητήρες ή άλλο εξοπλισμό, βασιζόμενη σε εξωτερικά καλώδια οπλισμού για πλευρική σταθερότητα (αντί για αυτοφερόμενη ακαμψία). Συνήθως κατασκευάζεται ως σωληνωτό ή πλεγμένο χαλύβδινο πλαίσιο, είναι στενότερο από τους αυτόφωτους πύργους και διαθέτει κωνικό σχεδιασμό (πλατύτερο στη βάση, στενότερο στην κορυφή) για βελτιστοποίηση της κατανομής φορτίου και της αντίστασης στον άνεμο. Το σώμα του πύργου κατασκευάζεται από γαλβανισμένο δομικό χάλυβα (σύμφωνα με τα πρότυπα ASTM A36/S235JR) για να διασφαλιστεί η αντοχή στη διάβρωση και η μακροχρόνια ανθεκτικότητα σε εξωτερικά περιβάλλοντα. Λειτουργεί ως βάση στήριξης για βασικά αξεσουάρ όπως σκάλες αναρρίχησης, βάσεις κεραιών και αγωγούς καλωδίων, και ο αρθρωτός σχεδιασμός του επιτρέπει την προσαρμογή ύψους που κυμαίνεται από 30μ έως πάνω από 200μ, προσαρμοσμένο σε εφαρμογές όπως ραδιοτηλεοπτικές, τηλεπικοινωνίες ή μετεωρολογική παρακολούθηση.

Πώς να τοποθετήσετε κεραία σε πύργο με οπλισμό;

Η τοποθέτηση κεραίας σε πύργο με οπλισμό ακολουθεί μια δομημένη, συμβατή με την ασφάλεια διαδικασία ευθυγραμμισμένη με τον σχεδιασμό του πύργου και τα βιομηχανικά πρότυπα:

1. Προετοιμασία πριν την εγκατάσταση: Επαληθεύστε τη φέρουσα ικανότητα του πύργου για να διασφαλίσετε ότι μπορεί να υποστηρίξει το βάρος της κεραίας (συμπεριλαμβανομένου του υλικού και των σχετικών καλωδίων). Επιθεωρήστε το σώμα του πύργου για διάβρωση, δομική ζημιά ή χαλαρές συνδέσεις, και επιβεβαιώστε τη συμμόρφωση με τους τοπικούς κώδικες ασφαλείας (π.χ., IEC 62305 για προστασία από κεραυνούς).
2. Εγκατάσταση Βάσης Κεραίας: Συνδέστε ειδικές βάσεις κεραιών (ενσωματωμένα αξεσουάρ του πύργου) σε προκαθορισμένα σημεία στο σώμα του πύργου. Αυτές οι βάσεις συνήθως ασφαλίζονται χρησιμοποιώντας μπουλόνια υψηλής αντοχής συμβατά με τη γαλβανισμένη χαλύβδινη κατασκευή του πύργου, εξασφαλίζοντας σταθερή σύνδεση που αντέχει στις δυνάμεις του ανέμου και τις δονήσεις.
3. Ανύψωση & Τοποθέτηση Κεραίας: Χρησιμοποιήστε γερανούς ή ειδικό εξοπλισμό ανύψωσης για να ανυψώσετε την κεραία στο επιθυμητό ύψος (στρατηγικά επιλεγμένο για βέλτιστη κάλυψη σήματος). Ευθυγραμμίστε την κεραία με την προοριζόμενη κατεύθυνση μετάδοσης/λήψης, χρησιμοποιώντας εργαλεία λέιζερ ή μετρητές ευθυγράμμισης για ακρίβεια.
4. Ασφάλιση της Κεραίας: Στερεώστε την κεραία στις προεγκατεστημένες βάσεις χρησιμοποιώντας συμβατό υλικό, σφίγγοντας τα μπουλόνια στην καθορισμένη ροπή για να αποτρέψετε την κίνηση. Βεβαιωθείτε ότι η κεραία είναι οριζόντια και σταθερή, χωρίς κούνημα που θα μπορούσε να επηρεάσει την απόδοση ή τη δομική ακεραιότητα.
5. Δρομολόγηση & Ενσωμάτωση Καλωδίων: Δρομολογήστε καλώδια σήματος ή τροφοδοσίας μέσω των ενσωματωμένων αγωγών καλωδίων του πύργου για την προστασία τους από περιβαλλοντικές ζημιές. Συνδέστε τα καλώδια στην κεραία και κατεβάστε τα στον εξοπλισμό εδάφους, διασφαλίζοντας σωστή μόνωση και στεγανότητα στα σημεία σύνδεσης.
6. Τελική Επιθεώρηση: Πραγματοποιήστε οπτικό έλεγχο της κεραίας, των βάσεων και των καλωδίων για να επιβεβαιώσετε την ασφαλή εγκατάσταση. Δοκιμάστε τη μετάδοση/λήψη σήματος της κεραίας για να επαληθεύσετε τη λειτουργικότητα και διασφαλίστε ότι όλα τα πρωτόκολλα ασφαλείας (π.χ., προστασία από πτώση για τους εργαζόμενους) ακολουθούνται καθ' όλη τη διάρκεια της διαδικασίας.

Τι είναι η Συσκευή Αντι-αναρρίχησης σε πύργο με οπλισμό;

Η συσκευή αντι-αναρρίχησης για έναν πύργο με οπλισμό είναι ένα εξειδικευμένο εξάρτημα ασφαλείας που εγκαθίσταται στο σώμα του πύργου για την αποτροπή μη εξουσιοδοτημένης πρόσβασης και τη μείωση των κινδύνων πτώσης. Κοινά σχέδια περιλαμβάνουν:

• Κολάρα/φούστες αντι-αναρρίχησης: Κυκλικές ή κωνικές χαλύβδινες μπάρες τοποθετημένες κοντά στη βάση του πύργου (συνήθως 2–3μ πάνω από το έδαφος) για να εμποδίζουν τις προσπάθειες αναρρίχησης, αρνούμενες λαβές ή πατήματα.
• Αντικείμενα με αγκάθια ή αιχμές: Μη θανατηφόρες, αιχμηρές χαλύβδινες προσαρμογές σε χαμηλότερα τμήματα του πύργου ή σκάλες για να αποθαρρύνουν τη μη εξουσιοδοτημένη αναρρίχηση.
• Κλειδωμένη πρόσβαση: Εάν ο πύργος είναι εξοπλισμένος με πάνελ πρόσβασης στο επίπεδο του εδάφους ή είσοδο σκάλας, μια κλειδωμένη πύλη περιορίζει την πρόσβαση μόνο σε πιστοποιημένο προσωπικό.

Αυτές οι συσκευές κατασκευάζονται από ανθεκτικά στη διάβρωση υλικά (π.χ., γαλβανισμένος χάλυβας, ίδιος με το σώμα του πύργου) για να αντέχουν σε εξωτερικές συνθήκες. Ο κύριος σκοπός τους είναι η ενίσχυση της ασφάλειας, αποτρέποντας την ακούσια ή σκόπιμη αναρρίχηση από μη εκπαιδευμένα άτομα, σύμφωνα με τους τοπικούς κώδικες ασφαλείας κτιρίων και τη μείωση της ευθύνης για τους χειριστές πύργων.

Πώς να συνδέσετε καλώδιο οπλισμού και πύργο με οπλισμό;

Η σύνδεση καλωδίων οπλισμού σε έναν πύργο με οπλισμό περιλαμβάνει μια ασφαλή, φέρουσα φορτίο διαδικασία για να διασφαλιστεί ότι τα καλώδια μπορούν να σταθεροποιήσουν αποτελεσματικά τον πύργο έναντι δυνάμεων ανέμου και σεισμών:

1. Προετοιμασία: Επιλέξτε καλώδια οπλισμού από χαλύβδινα καλώδια υψηλής αντοχής (σύμφωνα με το ASTM A475) με επινικελωμένες ή πολυμερικές επικαλύψεις για ανθεκτικότητα. Βεβαιωθείτε ότι το σώμα του πύργου διαθέτει προκατασκευασμένα σημεία σύνδεσης (π.χ., ωτίδες, βραχίονες ή εγκάρσιες δοκούς) σε διαστήματα 20–30μ, όπως ορίζεται στον σχεδιασμό του πύργου.
2. Εγκατάσταση Υλικού Σύνδεσης: Τοποθετήστε βραχίονες ή ωτίδες καλωδίων οπλισμού βαρέως τύπου στα προκαθορισμένα σημεία σύνδεσης του πύργου χρησιμοποιώντας μπουλόνια υψηλής αντοχής (συμβατά με τη γαλβανισμένη χαλύβδινη κατασκευή του πύργου). Αυτοί οι βραχίονες είναι σχεδιασμένοι για να κατανέμουν την τάση ομοιόμορφα στο σώμα του πύργου.
3. Τερματισμός Καλωδίου: Χρησιμοποιήστε επαγγελματικά εξαρτήματα τερματισμού (π.χ., μανίκια πρεσαρίσματος, σφιγκτήρες καλωδίων ή δακτυλίους) για να ασφαλίσετε το άκρο κάθε καλωδίου οπλισμού. Τα μανίκια πρεσαρίσματος πρεσάρονται στο καλώδιο για μια μόνιμη, υψηλής αντοχής σύνδεση, ενώ οι σφιγκτήρες καλωδίων παρέχουν ρυθμιζόμενη τάση.
4. Σύνδεση & Τάνυση: Συνδέστε το τερματισμένο άκρο του καλωδίου οπλισμού στον βραχίονα του πύργου χρησιμοποιώντας έναν κρίκο ή πείρο, εξασφαλίζοντας ασφαλή εφαρμογή χωρίς χαλαρότητα. Χρησιμοποιήστε ένα εργαλείο τάνυσης (π.χ., τεντωτήρα ή γρύλο) για να ρυθμίσετε την τάση του καλωδίου στην προδιαγραφή σχεδιασμού—κρίσιμο για την εξισορρόπηση των πλευρικών δυνάμεων στον πύργο.
5. Επαλήθευση: Ελέγξτε ότι η σύνδεση είναι ευθυγραμμισμένη με τον κωνικό σχεδιασμό του πύργου και ότι το καλώδιο είναι ομοιόμορφα τεντωμένο (αποφεύγοντας την υπερβολική σύσφιξη, η οποία θα μπορούσε να καταπονήσει το σώμα του πύργου). Επιβεβαιώστε ότι το υλικό και τα εξαρτήματα τερματισμού είναι ανθεκτικά στη διάβρωση και συμμορφώνονται με τα πρότυπα ασφαλείας του πύργου.

Πώς να συνδέσετε καλώδιο οπλισμού και μπουλόνι αγκύρωσης οπλισμού;

Η σύνδεση καλωδίων οπλισμού με μπουλόνια αγκύρωσης οπλισμού (αγκυρώσεις εδάφους) είναι ένα κρίσιμο βήμα για τη μεταφορά της τάσης του καλωδίου στο έδαφος, διασφαλίζοντας τη σταθερότητα του πύργου:

1. Προετοιμασία Αγκύρωσης: Βεβαιωθείτε ότι η αγκύρωση εδάφους (αγκύρωση βαρέως τύπου από σκυρόδεμα ή χάλυβα, σχεδιασμένη για φορτία τάσης) είναι σωστά εγκατεστημένη στο έδαφος σε γωνία 45–60° σε σχέση με το καλώδιο οπλισμού. Η αγκύρωση πρέπει να έχει ωριμάσει πλήρως (για σκυρόδεμα) και να είναι ασφαλώς ενσωματωμένη για να αντιστέκεται στις δυνάμεις εξαγωγής.
2. Έκθεση Μπουλονιού Αγκύρωσης: Βεβαιωθείτε ότι το επάνω μπουλόνι της αγκύρωσης (μπουλόνι αγκύρωσης οπλισμού) προεξέχει πάνω από το έδαφος και είναι σπειρωμένο για να δέχεται το υλικό σύνδεσης. Το μπουλόνι πρέπει να είναι κατασκευασμένο από χάλυβα υψηλής αντοχής για να αντέχει την τάση του καλωδίου οπλισμού.
3. Τερματισμός Καλωδίου: Τερματίστε το ελεύθερο άκρο του καλωδίου οπλισμού χρησιμοποιώντας τα ίδια εξαρτήματα υψηλής αντοχής (μανίκια πρεσαρίσματος, σφιγκτήρες καλωδίων ή δακτυλίους) που χρησιμοποιήθηκαν για τη σύνδεση του πύργου, εξασφαλίζοντας ένα ασφαλές, φέρον φορτίο άκρο.
4. Συναρμολόγηση Υλικού Σύνδεσης: Συνδέστε έναν τεντωτήρα (για ρύθμιση τάσης) και έναν κρίκο στο τερματισμένο καλώδιο οπλισμού. Ο τεντωτήρας συνδέεται με το μπουλόνι αγκύρωσης οπλισμού μέσω ενός παξιμαδιού ή ροδέλας, επιτρέποντας τη λεπτομερή ρύθμιση της τάσης του καλωδίου.
5. Τάνυση & Ασφάλιση: Χρησιμοποιήστε τον τεντωτήρα για να τεντώσετε το καλώδιο οπλισμού στην απαιτούμενη προδιαγραφή, διασφαλίζοντας ότι αντιστέκεται στις πλευρικές δυνάμεις χωρίς να τραβάει την αγκύρωση. Μόλις τεντωθεί, ασφαλίστε τον τεντωτήρα με πείρους ή παξιμάδια ασφαλείας για να αποτρέψετε τη χαλάρωση με την πάροδο του χρόνου.
6. Τελικός Έλεγχος: Επαληθεύστε ότι η σύνδεση είναι ασφαλής, η αγκύρωση δεν παρουσιάζει σημάδια κίνησης και το καλώδιο οπλισμού είναι ευθυγραμμισμένο στη σωστή γωνία 45–60°. Επιθεωρήστε για διάβρωση στο μπουλόνι, το υλικό και τον τερματισμό του καλωδίου, διασφαλίζοντας τη συμμόρφωση με το IEC 62305 και τους τοπικούς κώδικες ασφαλείας.
