20μm-40μm Βιομηχανικού Τύπου Μονοπολικός Πύργος Τηλεπικοινωνιών με Εσωτερική Σκάλα Αναρρίχησης και Πλατφόρμα Συντήρησης για Βάση Σταθμού Έξυπνης Πόλης
JIAYAO CO.,LTD
Περιγραφή Προϊόντος
Πรีμιουμ Μονοπολικός Πύργος από Χάλυβα για Τηλεπικοινωνίες & Κινητές Επικοινωνίες
Ανακαλύψτε τον υψηλής ποιότητας Μονοπολικό μας Πύργο, μια προηγμένη σωληνωτή χαλύβδινη κατασκευή σχεδιασμένη για σύγχρονες τηλεπικοινωνιακές υποδομές.
Σχεδιασμένος με μια αεροδυναμική διαμόρφωση ενός πόλου, αυτός ο αυτόνομος πύργος επικοινωνίας διαθέτει ενσωματωμένη πλατφόρμα εργασίας, ασφαλείς βάσεις κεραιών και ενσωματωμένο σύστημα σκάλας αναρρίχησης για ασφαλή πρόσβαση συντήρησης.
Κατασκευασμένοι από πλάκα χάλυβα πριμιουμ ASTM A36/A572 Gr50 ή S275JR, οι μονοπολικοί μας πύργοι προσφέρουν εξαιρετική αντοχή στη διάβρωση και τη φθορά για αξιόπιστη μακροπρόθεσμη απόδοση.
Σε σύγκριση με τους παραδοσιακούς πύργους γωνιακού χάλυβα, ο τηλεπικοινωνιακός μας μονόπολος προσφέρει σημαντικά μικρότερο αποτύπωμα, καθιστώντας τον ιδανική λύση για αστικές εγκαταστάσεις και χώρους με περιορισμένο χώρο.
Διαθέσιμοι σε τυπικά ύψη 20μ, 30μ, 40μ, ή πλήρως προσαρμοσμένες διαμορφώσεις, οι μονοπολικοί πύργοι JIAYAO συνδυάζουν αισθητική εμφάνιση με στιβαρή μηχανική—με υποστήριξη εντυπωσιακής διάρκειας ζωής σχεδιασμού 50 ετών.
Είτε επεκτείνετε δίκτυα 5G, αναβαθμίζετε ασύρματες υποδομές, είτε κατασκευάζετε νέους σταθμούς βάσης, οι χαλύβδινοι μονοπολικοί μας πύργοι προσφέρουν απαράμιλλη αξία και αξιοπιστία.
1. Βασικές Λεπτομέρειες:
Τόπος Προέλευσης: Χεμπέι, Κίνα (Ηπειρωτική) ; Μάρκα: Jaoyao ή OEM ; Αριθμός Μοντέλου: Πύργος Τηλεπικοινωνιών
Επεξεργασία Επιφάνειας: Γαλβανισμός εν θερμώ ή βαφή.
2. Συσκευασία & Παράδοση:
Λεπτομέρειες Συσκευασίας: Ο πύργος τηλεπικοινωνιών θα δεσμευτεί με γαλβανισμένη ταινία σύμφωνα με τις απαιτήσεις του πελάτη.
Παράδοση: Αποστέλλεται σε 20 ημέρες μετά την πληρωμή από το λιμάνι της Τιαντζίν
Μέλη Πύργου: Ένας χαλύβδινος πύργος χωρίζεται σε πολλά πακέτα.
Βίδες: Το υλικό συσκευασίας είναι ανθεκτική νάιλον τσάντα ή ατσάλινο βαρέλι.
3. Τεχνικά Δεδομένα
| Σχεδιασμός |
| 1. Κώδικας Σχεδιασμού |

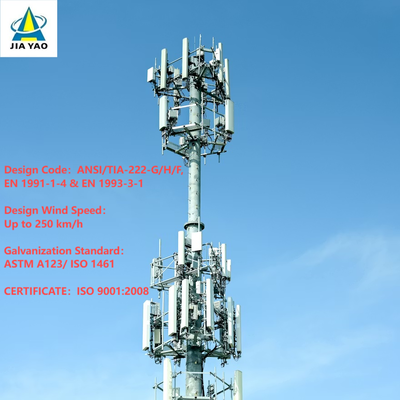

ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1 |
| Δομικός Χάλυβας |
| 2. Βαθμός |
Μαλακός Χάλυβας |
Χάλυβας Υψηλής Αντοχής |
| GB/T 700:Q235B, Q235C,Q235D |
GB/T1591:Q355B, Q355C,Q355D |
| ASTM A36 |
ASTM A572 Gr50 |
| EN10025: S235JR, S235J0,S235J2 |
EN10025: S355JR, S355J0,S355J2 |
| 3. Ταχύτητα Σχεδιασμού Ανέμου |
Έως 250 χλμ/ώρα |
| 4. Επιτρεπόμενη Απόκλιση |
0.5 ~1.0 μοίρες @ ταχύτητα λειτουργίας |
| 5. Αντοχή σε εφελκυσμό (Mpa) |
360~510 |
470~630 |
| 6. Αντοχή διαρροής (t≤16mm) (Mpa) |
355 |
235 |
| 7. Επιμήκυνση (%) |
20 |
24 |
| 8. Αντοχή σε κρούση KV (J) |
27(20°C)---Q235B(S235JR) |
27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) |
27(0°C)---Q345C(S355J0) |
| 27(-20°C)---Q235D(S235J2) |
27(-20°C)---Q345D(S355J2) |
| Βίδες & Παξιμάδια |
| 9. Βαθμός |
Βαθμός 4.8, 6.8, 8.8 |
| 10. Πρότυπα μηχανικών ιδιοτήτων |
| 10.1 Βίδες |
ISO 898-1 |
| 10.2 Παξιμάδια |
ISO 898-2 |
| 10.3 Ροδέλες |
ISO 6507-1 |
| 11. Πρότυπα διαστάσεων |
| 11.1 Βίδες |
DIN7990, DIN931, DIN933 |
| 11.2 Παξιμάδια |
ISO4032, ISO4034 |
| 11.3 Ροδέλες |
DIN7989, DIN127B, ISO7091 |
| Συγκόλληση |
| 12. Μέθοδος |
Συγκόλληση με τόξο με προστασία CO2 & Συγκόλληση με βυθισμένο τόξο (SAW) |
| 13. Πρότυπο |
AWS D1.1 |
| Σήμανση |
| 14. Μέθοδος σήμανσης των μελών |
Σφράγιση με υδραυλική πρέσα |
| Γαλβανισμός |
| 15. Πρότυπο γαλβανισμού χαλύβδινων τμημάτων |
ISO 1461 ή ASTM A123 |
| 16. Πρότυπο γαλβανισμού βιδών και παξιμαδιών |
ISO 1461 ή ASTM A153 |
| Δοκιμή |
| 17. Εργοστασιακή δοκιμή |
Δοκιμή εφελκυσμού, Ανάλυση στοιχείων, Δοκιμή Sharpy (δοκιμή κρούσης), Κρύα Κάμψη,
Δοκιμή Preece, Δοκιμή σφυριού |
| Χωρητικότητα |
| 18. Μέγιστη Παραγωγική Ικανότητα |
50.000 ΤΟΝ ανά έτος |
ΔΙΚΤΥΑ ΚΙΝΗΤΩΝ ΕΠΙΚΟΙΝΩΝΙΩΝ
Ιδανικοί για σταθμούς βάσης κινητής τηλεφωνίας 4G LTE και 5G, οι μονοπολικοί μας πύργοι παρέχουν αξιόπιστη δομική υποστήριξη για συστήματα κεραιών πολλαπλών παρόχων, επιτρέποντας απρόσκοπτη ασύρματη κάλυψη σε αστικές και προαστιακές περιοχές.
ΤΗΛΕΠΙΚΟΙΝΩΝΙΑΚΕΣ ΥΠΟΔΟΜΕΣ
Ιδανικοί για τηλεπικοινωνιακούς παρόχους και διαχειριστές δικτύων που απαιτούν στιβαρές λύσεις πύργων για μικροκυματική μετάδοση, ασύρματη οπίσθια σύνδεση και συνδέσεις επικοινωνίας σημείο-προς-σημείο.
ΥΠΗΡΕΣΙΕΣ ΡΑΔΙΟΦΩΝΙΚΗΣ & ΤΗΛΕΟΠΤΙΚΗΣ ΜΕΤΑΔΟΣΗΣ
Κατάλληλοι για ραδιοφωνικές μεταδόσεις FM/AM, μετάδοση τηλεοπτικών σημάτων και εφαρμογές ψηφιακών μεταδόσεων που απαιτούν ανυψωμένη τοποθέτηση κεραιών για βέλτιστη διάδοση σήματος.
ΑΣΤΙΚΕΣ & ΧΩΡΙΚΑ ΠΕΡΙΟΡΙΣΜΕΝΕΣ ΕΓΚΑΤΑΣΤΑΣΕΙΣ
Ο συμπαγής σχεδιασμός ενός πόλου καθιστά τους μονοπολικούς μας πύργους την προτιμώμενη επιλογή για κέντρα πόλεων, εμπορικές περιοχές, αυτοκινητόδρομους και κατοικημένες περιοχές όπου η ελαχιστοποίηση της οπτικής επίδρασης και της χρήσης γης είναι απαραίτητη.
" style="padding: 0px 4px;">
ΔΙΚΤΥΑ ΚΙΝΗΤΩΝ ΕΠΙΚΟΙΝΩΝΙΩΝ
Ιδανικοί για σταθμούς βάσης κινητής τηλεφωνίας 4G LTE και 5G, οι μονοπολικοί μας πύργοι παρέχουν αξιόπιστη δομική υποστήριξη για συστήματα κεραιών πολλαπλών παρόχων, επιτρέποντας απρόσκοπτη ασύρματη κάλυψη σε αστικές και προαστιακές περιοχές.
ΤΗΛΕΠΙΚΟΙΝΩΝΙΑΚΕΣ ΥΠΟΔΟΜΕΣ
Ιδανικοί για τηλεπικοινωνιακούς παρόχους και διαχειριστές δικτύων που απαιτούν στιβαρές λύσεις πύργων για μικροκυματική μετάδοση, ασύρματη οπίσθια σύνδεση και συνδέσεις επικοινωνίας σημείο-προς-σημείο.
ΥΠΗΡΕΣΙΕΣ ΡΑΔΙΟΦΩΝΙΚΗΣ & ΤΗΛΕΟΠΤΙΚΗΣ ΜΕΤΑΔΟΣΗΣ
Κατάλληλοι για ραδιοφωνικές μεταδόσεις FM/AM, μετάδοση τηλεοπτικών σημάτων και εφαρμογές ψηφιακών μεταδόσεων που απαιτούν ανυψωμένη τοποθέτηση κεραιών για βέλτιστη διάδοση σήματος.
ΑΣΤΙΚΕΣ & ΧΩΡΙΚΑ ΠΕΡΙΟΡΙΣΜΕΝΕΣ ΕΓΚΑΤΑΣΤΑΣΕΙΣ
Ο συμπαγής σχεδιασμός ενός πόλου καθιστά τους μονοπολικούς μας πύργους την προτιμώμενη επιλογή για κέντρα πόλεων, εμπορικές περιοχές, αυτοκινητόδρομους και κατοικημένες περιοχές όπου η ελαχιστοποίηση της οπτικής επίδρασης και της χρήσης γης είναι απαραίτητη.
⇔Τι είναι το κύριο σώμα ενός μονοπολικού πύργου;
Το κύριο σώμα ενός μονοπολικού πύργου είναι ένας ενιαίος, αυτόνομος συμπαγής/ημι-συμπαγής άξονας που αποτελεί τον πυρήνα της φέρουσας δομής του πύργου, προσαρμοσμένος για αστική χρήση. Συνήθως κατασκευάζεται από χαλύβδινες πλάκες υψηλής αντοχής (Q345B/ASTM A500 Grade B) και έχει κυλινδρικό ή συγκολλητό πολυγωνικό σχήμα (διαμέτρους 0.5–2μ, κλιμακούμενης ανάλογα με το ύψος του πύργου) με κωνικό σχεδιασμό (ελαφρώς στενότερο στην κορυφή) για βελτιστοποίηση της αντίστασης στο φορτίο ανέμου (έως 180 χλμ/ώρα). Το ύψος του κυμαίνεται από 10μ έως 60μ (προσαρμόσιμο για μικροσταθμούς 5G ή αστικούς κόμβους επικοινωνίας) και χρησιμεύει ως το θεμελιώδες πλαίσιο για την ενσωμάτωση όλων των βοηθητικών εξαρτημάτων του μονοπολικού πύργου.
⇔Τι είναι η κάτω φλάντζα, η σκάλα και η πλατφόρμα ενός μονοπολικού πύργου;
1. Κάτω Φλάντζα: Είναι ένα βαρέως τύπου χαλύβδινο εξάρτημα συγκολλημένο στη βάση του κύριου άξονα του μονοπόλου, λειτουργώντας ως η κρίσιμη σύνδεση μεταξύ του σώματος του πύργου και του σκυροδέματος θεμελίωσης. Κατασκευασμένη από χάλυβα υψηλής αντοχής (που ταιριάζει με το κύριο σώμα) και επεξεργασμένη με αντιδιαβρωτικές διαδικασίες, ευθυγραμμίζεται με τις βίδες αγκύρωσης της θεμελίωσης για να ασφαλίσει τον πύργο κάθετα και να μεταφέρει ολόκληρο το δομικό φορτίο και τα φορτία του εξοπλισμού στο έδαφος, διασφαλίζοντας τη συνολική σταθερότητα του πύργου.

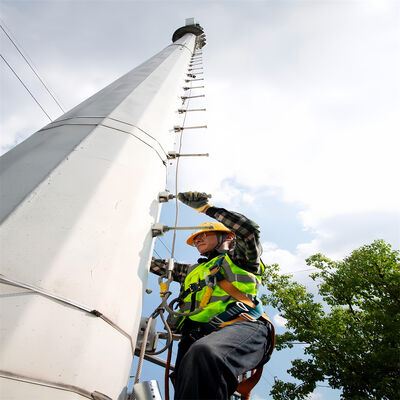

2. Σκάλα: Είναι μια ενσωματωμένη εσωτερική σκάλα αναρρίχησης ενσωματωμένη στον κύριο άξονα του μονοπόλου, κατασκευασμένη από ανθεκτικό στη διάβρωση γαλβανισμένο χάλυβα και εξοπλισμένη με επαγγελματικό σύστημα συγκράτησης πτώσης. Αποκλειστικά για πιστοποιημένο προσωπικό συντήρησης, παρέχει μια ασφαλή κάθετη διαδρομή πρόσβασης για επιθεώρηση του πύργου, εγκατάσταση και επισκευή εξοπλισμού, και η ακεραιότητά της αποτελεί βασικό σημείο εστίασης της τακτικής συντήρησης του πύργου.

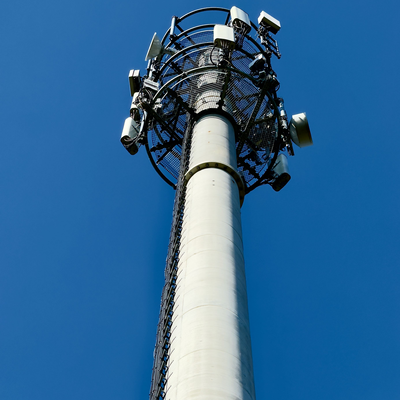

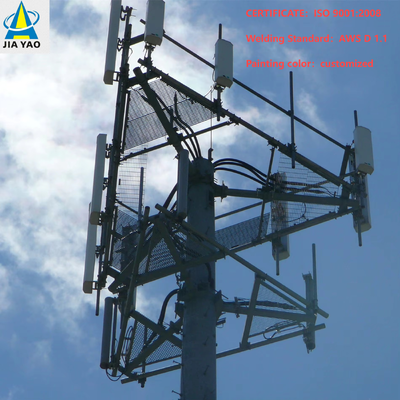

3. Πλατφόρμα: Ο μονοπολικός πύργος είναι εξοπλισμένος με συμπαγείς, ενσωματωμένες χαλύβδινες πλατφόρμες (προσαρμοσμένες ανάλογα με τις ανάγκες του έργου) τοποθετημένες στον κύριο άξονα σε καθορισμένα ύψη. Κατασκευασμένες από γαλβανισμένο χάλυβα για ανθεκτικότητα, αυτές οι πλατφόρμες χρησιμεύουν ως σταθεροί χώροι εργασίας για την εγκατάσταση, συντήρηση και επιθεώρηση τηλεπικοινωνιακού εξοπλισμού (π.χ. κεραίες 5G, συσκευές μικροκυμάτων) και εξοπλισμού παρακολούθησης. Σχεδιασμένες να ταιριάζουν στο εξαιρετικά συμπαγές αποτύπωμα του μονοπόλου, μεγιστοποιούν την ευκολία λειτουργίας χωρίς να διακυβεύουν την κομψή, διακριτική αστική σχεδίαση του πύργου.
⇔Τι είναι το κύριο σώμα ενός μονοπολικού πύργου μετά τον γαλβανισμό εν θερμώ;

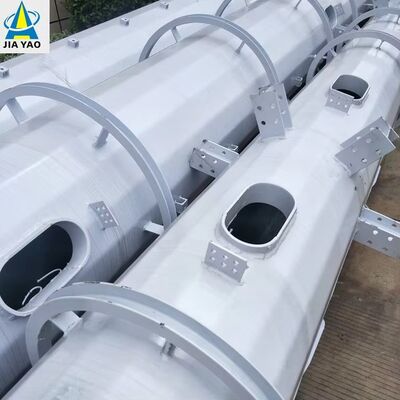

Μετά τον γαλβανισμό εν θερμώ, το κύριο σώμα του μονοπολικού πύργου παραμένει ο πυρήνας ενιαίος κυλινδρικός/πολυγωνικός χαλύβδινος άξονας (κατασκευασμένος από χαλύβδινες πλάκες υψηλής αντοχής Q345B/ASTM A500 Grade B) με κωνικό σχεδιασμό, και το δομικό του σχήμα, οι διαστάσεις και η φέρουσα απόδοσή του διατηρούνται πλήρως. Η βασική αλλαγή είναι ότι ολόκληρη η χαλύβδινη επιφάνειά του καλύπτεται με μια ομοιόμορφη, πυκνή επίστρωση ψευδαργύρου σύμφωνα με το πρότυπο ASTM A123. Αυτό το γαλβανισμένο στρώμα σχηματίζει ένα αντιδιαβρωτικό φράγμα που προστατεύει αποτελεσματικά το χαλύβδινο υπόστρωμα από αστικούς ρύπους, υγρασία και διάβρωση από το εξωτερικό περιβάλλον, επεκτείνοντας τη διάρκεια ζωής του κύριου σώματος σε πάνω από 25 χρόνια. Το γαλβανισμένο κύριο σώμα διατηρεί επίσης τη δομική ακαμψία του αρχικού χαλύβδινου άξονα, και όλες οι συγκολλητές ενώσεις (σύμφωνα με το AWS D1.1) γαλβανίζονται εξίσου για να διασφαλιστεί συνεπής αντιδιαβρωτική απόδοση και συνολική δομική ακεραιότητα του σώματος του πύργου.
Πατήστε Εδώ Για Περισσότερες Πληροφορίες!!!
ΣΧΕΤΙΚΑ ΜΕ ΤΗΝ ΕΤΑΙΡΕΙΑ
ΣΥΣΚΕΥΑΣΙΑ & ΑΠΟΣΤΟΛΗ
Τακτικοί πελάτες
Πιστοποιήσεις
Οι Υπηρεσίες μας
Συχνές Ερωτήσεις
Ε: Ποιο είναι το αποδεκτό MOQ;
Α: Το αποδεκτό MOQ μας είναι 1 σετ. Οποιαδήποτε δοκιμαστική παραγγελία σε μικρή ποσότητα είναι ευπρόσδεκτη.
Ε: Ποιος είναι ο χρόνος παράδοσης;
Α: Εντός 25 ημερών από τη λήψη της προκαταβολής.
Ε: Ποιος είναι ο αποδεκτός όρος πληρωμής;
Α: TT, L/C, Paypal, Western Union, .
Ε: Μπορείτε να κάνετε OEM για μένα;
Α: Δεχόμαστε όλες τις παραγγελίες OEM, απλώς επικοινωνήστε μαζί μας και δώστε μου το σχέδιό σας, θα σας προσφέρουμε μια λογική τιμή.
Ε: Πότε μπορώ να λάβω την προσφορά;
Α: Συνήθως σας παραθέτουμε εντός 24 ωρών από τη λήψη της ερώτησής σας. Εάν είστε πολύ επείγοντες να λάβετε την προσφορά, καλέστε μας ή ενημερώστε μας μέσω email, ώστε να μπορέσουμε να λάβουμε υπόψη την προτεραιότητα της ερώτησής σας.
Ε: Είναι το πρότυπο δομής του πύργου επικοινωνίας σας ANSI / TIA/ EIA-222-G;
Α: Ναι.
Ε: Το πρότυπο γαλβανισμού εν θερμώ είναι ASTM A 123/153;
Α: Ναι.
Ε: Μπορείτε να παρέχετε ένα βιβλίο υπολογισμών;
Α: Ναι, αλλά πρέπει να πληρώσετε για το βιβλίο υπολογισμών.
Ε: Πόσο είναι η διάρκεια ζωής του προϊόντος σας;
Α: 50 χρόνια.
Ε: Είναι η δομή του πύργου μονολιθική;
Α: Όχι, μπορούμε να το σχεδιάσουμε και να το παράγουμε σύμφωνα με το αίτημα του πελάτη.
Ε: Ποια είναι η μέθοδος πληρωμής σας;
Α: 30% με T/T ως προκαταβολή, υπόλοιπο με T/T ή L/C εν όψει.
