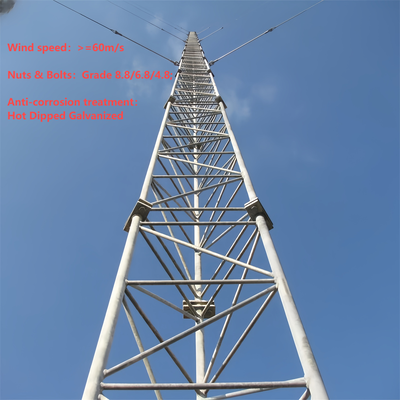

Πύργος καλωδίων Ultra-High Guyed για ραδιοφωνική τηλεόραση μεγάλης εμβέλειας ANSI/TIA-222 Στάνταρ στιβαρός δικτυωτός ιστός με σύστημα αγκύρωσης από σκληρυμένο χάλυβα

Πύργος με Στηρίγματα Υψηλής Αντοχής για Ραδιοτηλεοπτικές Εκπομπές Μεγάλης Εμβέλειας, Πρότυπο ANSI/TIA-222, Ανθεκτικό Πλέγμα με Σύστημα Αγκύρωσης από Σκληρυμένο Χάλυβα

Βασικά Δομικά & Σχεδιαστικά Χαρακτηριστικά

• Λεπτό Σώμα Πύργου: Κατασκευασμένο ως σωληνωτή ή πλεγματική χαλύβδινη κατασκευή (στενότερη από τους αυτόφωτους πύργους), με κωνικό σχήμα για βελτιστοποίηση της κατανομής φορτίου.

• Σύστημα Καλωδίων Στήριξης: Πολλαπλά σετ χαλύβδινων καλωδίων συνδέονται στον ιστό σε διαστήματα 20–30μ, αγκυρωμένα στο έδαφος σε γωνίες 45–60° για αντίσταση σε δυνάμεις ανέμου/σεισμών.

• Εύρος Ύψους: Εκτείνεται από 30μ έως πάνω από 200μ (ψηλότερος από τους περισσότερους αυτόφωτους πύργους), προσαρμόσιμος για συγκεκριμένες ανάγκες.

• Αξεσουάρ: Περιλαμβάνει σκάλες αναρρίχησης, βάσεις κεραιών, αγωγούς καλωδίων και φώτα προειδοποίησης αεροσκαφών (για ύψη >60μ).

Βασικά Υλικά & Πρότυπα

• Σώμα Πύργου: Γαλβανισμένος δομικός χάλυβας (ASTM A36/S235JR) για αντοχή στη διάβρωση και αντοχή.

• Καλώδια Στήριξης: Χαλύβδινα καλώδια υψηλής αντοχής (ASTM A475) με επινικελωμένες/πολυμερικές επικαλύψεις για ανθεκτικότητα.

• Αγκύρες: Βαρέως τύπου άγκυρες από σκυρόδεμα/χάλυβα για ασφάλιση καλωδίων, σχεδιασμένες για φορτία τάσης.

• Συμμόρφωση: Ακολουθεί το IEC 62305 (προστασία από κεραυνούς) και τους τοπικούς κώδικες ασφαλείας κτιρίων.

Κύρια Σενάρια Εφαρμογής

• Ραδιοτηλεοπτικές/Τηλεπικοινωνίες: Υποστηρίζει κεραίες τηλεόρασης/ραδιοφώνου και πομπούς μικροκυμάτων μεγάλης εμβέλειας (μεγιστοποιεί την κάλυψη σήματος μέσω ύψους).

• Μετεωρολογική Παρακολούθηση: Φιλοξενεί αισθητήρες καιρού/ραντάρ σε μεγάλα υψόμετρα για ακριβή ατμοσφαιρικά δεδομένα.

• Αεροναυτιλία: Τοποθετεί φάρους αεροναυτιλίας σε απομακρυσμένες περιοχές (βουνά, ακτές).

• Επιστημονική Έρευνα: Αναπτύσσει ατμοσφαιρικά όργανα (μετρητές όζοντος) πάνω από την επιφανειακή παρεμβολή.

1.Προδιαγραφές

Τι είναι το σώμα πύργου ενός πύργου με καλώδια στήριξης;

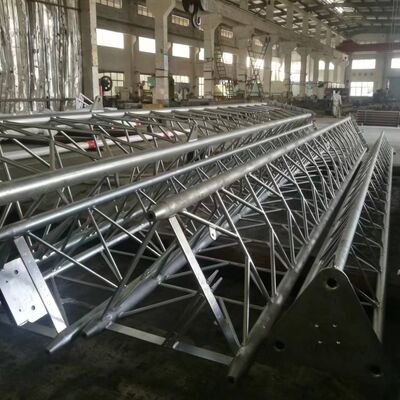

Το σώμα πύργου ενός πύργου με καλώδια στήριξης (πύργος με ιστό) είναι η κεντρική, λεπτή φέρουσα κατασκευή που υποστηρίζει κεραίες, αισθητήρες ή άλλο εξοπλισμό, βασιζόμενη σε εξωτερικά καλώδια στήριξης για πλευρική σταθερότητα (αντί για αυτοφερόμενη ακαμψία). Συνήθως κατασκευασμένο ως σωληνωτό ή πλεγματικό χαλύβδινο πλαίσιο, είναι στενότερο από τους αυτόφωτους πύργους και διαθέτει κωνικό σχεδιασμό (πλατύτερο στη βάση, στενότερο στην κορυφή) για βελτιστοποίηση της κατανομής φορτίου και της αντίστασης στον άνεμο. Το σώμα του πύργου κατασκευάζεται από γαλβανισμένο δομικό χάλυβα (σύμφωνα με τα πρότυπα ASTM A36/S235JR) για να διασφαλιστεί η αντοχή στη διάβρωση και η μακροχρόνια ανθεκτικότητα σε εξωτερικά περιβάλλοντα. Λειτουργεί ως βάση στήριξης για βασικά αξεσουάρ όπως σκάλες αναρρίχησης, βάσεις κεραιών και αγωγούς καλωδίων, και ο αρθρωτός σχεδιασμός του επιτρέπει την προσαρμογή ύψους που κυμαίνεται από 30μ έως πάνω από 200μ, προσαρμοσμένο σε εφαρμογές όπως ραδιοτηλεοπτικές εκπομπές, τηλεπικοινωνίες ή μετεωρολογική παρακολούθηση.

Πώς να τοποθετήσετε μια κεραία στον πύργο με καλώδια στήριξης;

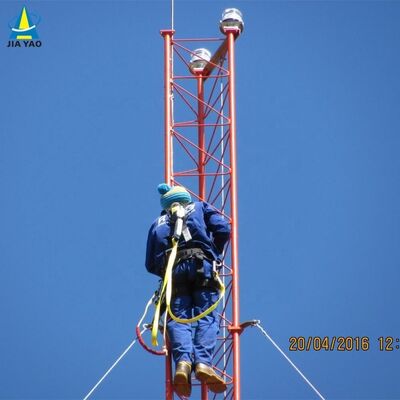

Η τοποθέτηση μιας κεραίας σε έναν πύργο με καλώδια στήριξης ακολουθεί μια δομημένη, συμβατή με την ασφάλεια διαδικασία, ευθυγραμμισμένη με τον σχεδιασμό του πύργου και τα βιομηχανικά πρότυπα:

1. Προετοιμασία πριν την εγκατάσταση: Επαληθεύστε τη φέρουσα ικανότητα του πύργου για να διασφαλίσετε ότι μπορεί να υποστηρίξει το βάρος της κεραίας (συμπεριλαμβανομένου του υλικού και των σχετικών καλωδίων). Επιθεωρήστε το σώμα του πύργου για διάβρωση, δομικές ζημιές ή χαλαρές συνδέσεις, και επιβεβαιώστε τη συμμόρφωση με τους τοπικούς κώδικες ασφαλείας (π.χ., IEC 62305 για προστασία από κεραυνούς).
2. Εγκατάσταση Βάσης Κεραίας: Συνδέστε ειδικές βάσεις κεραιών (ενσωματωμένα αξεσουάρ του πύργου) σε προκαθορισμένα σημεία στο σώμα του πύργου. Αυτές οι βάσεις συνήθως ασφαλίζονται χρησιμοποιώντας μπουλόνια υψηλής αντοχής συμβατά με τη γαλβανισμένη χαλύβδινη κατασκευή του πύργου, εξασφαλίζοντας σταθερή σύνδεση που αντέχει στις δυνάμεις του ανέμου και τις δονήσεις.
3. Ανύψωση & Τοποθέτηση Κεραίας: Χρησιμοποιήστε γερανούς ή εξειδικευμένο εξοπλισμό ανύψωσης για να ανυψώσετε την κεραία στο επιθυμητό ύψος (στρατηγικά επιλεγμένο για βέλτιστη κάλυψη σήματος). Ευθυγραμμίστε την κεραία με την επιθυμητή κατεύθυνση μετάδοσης/λήψης, χρησιμοποιώντας εργαλεία λέιζερ ή μετρητές ευθυγράμμισης για ακρίβεια.
4. Ασφάλιση της Κεραίας: Στερεώστε την κεραία στις προεγκατεστημένες βάσεις χρησιμοποιώντας συμβατό υλικό, σφίγγοντας τα μπουλόνια στην καθορισμένη ροπή για να αποτρέψετε την κίνηση. Βεβαιωθείτε ότι η κεραία είναι επίπεδη και σταθερή, χωρίς κούνημα που θα μπορούσε να επηρεάσει την απόδοση ή τη δομική ακεραιότητα.
5. Δρομολόγηση & Ενσωμάτωση Καλωδίων: Δρομολογήστε καλώδια σήματος ή τροφοδοσίας μέσω των ενσωματωμένων αγωγών καλωδίων του πύργου για να τα προστατεύσετε από περιβαλλοντικές ζημιές. Συνδέστε τα καλώδια στην κεραία και δρομολογήστε τα προς τον εξοπλισμό εδάφους, διασφαλίζοντας σωστή μόνωση και στεγανότητα στα σημεία σύνδεσης.
6. Τελική Επιθεώρηση: Πραγματοποιήστε οπτικό έλεγχο της κεραίας, των βάσεων και των καλωδίων για να επιβεβαιώσετε την ασφαλή εγκατάσταση. Δοκιμάστε τη μετάδοση/λήψη σήματος της κεραίας για να επαληθεύσετε τη λειτουργικότητα και διασφαλίστε ότι όλα τα πρωτόκολλα ασφαλείας (π.χ., προστασία από πτώση για τους εργαζομένους) ακολουθούνται καθ' όλη τη διάρκεια της διαδικασίας.

Τι είναι η Συσκευή Αντι-Αναρρίχησης στον πύργο με καλώδια στήριξης;

Η συσκευή αντι-αναρρίχησης για έναν πύργο με καλώδια στήριξης είναι ένα εξειδικευμένο εξάρτημα ασφαλείας που εγκαθίσταται στο σώμα του πύργου για την αποτροπή μη εξουσιοδοτημένης πρόσβασης και τη μείωση των κινδύνων πτώσης. Κοινά σχέδια περιλαμβάνουν:

• Κολάρα/φούστες αντι-αναρρίχησης: Κυκλικές ή κωνικές χαλύβδινες μπάρες τοποθετημένες κοντά στη βάση του πύργου (συνήθως 2–3μ πάνω από το έδαφος) για να εμποδίζουν τις προσπάθειες αναρρίχησης, αρνούμενες λαβές ή στηρίγματα.
• Αγκιστρωτές ή οδοντωτές αποτρεπτικές συσκευές: Μη θανατηφόρες, μυτερές χαλύβδινες προσαρμογές στα κάτω τμήματα του πύργου ή στις σκάλες για να αποθαρρύνουν την μη εξουσιοδοτημένη αναρρίχηση.
• Κλειδωμένη πρόσβαση: Εάν ο πύργος είναι εξοπλισμένος με πάνελ πρόσβασης στο επίπεδο του εδάφους ή σημείο εισόδου σκάλας, μια κλειδωμένη πύλη περιορίζει την πρόσβαση μόνο σε πιστοποιημένο προσωπικό.

Αυτές οι συσκευές κατασκευάζονται από ανθεκτικά στη διάβρωση υλικά (π.χ., γαλβανισμένος χάλυβας, ίδιος με το σώμα του πύργου) για να αντέχουν σε εξωτερικές συνθήκες. Ο κύριος σκοπός τους είναι η ενίσχυση της ασφάλειας, αποτρέποντας την ακούσια ή σκόπιμη αναρρίχηση από μη εκπαιδευμένα άτομα, σύμφωνα με τους τοπικούς κώδικες ασφαλείας κτιρίων και τη μείωση της ευθύνης για τους χειριστές πύργων.

Πώς να συνδέσετε το καλώδιο στήριξης και τον πύργο με καλώδια στήριξης;

Η σύνδεση των καλωδίων στήριξης σε έναν πύργο με καλώδια στήριξης περιλαμβάνει μια ασφαλή, φέρουσα διαδικασία για να διασφαλιστεί ότι τα καλώδια μπορούν να σταθεροποιήσουν αποτελεσματικά τον πύργο έναντι δυνάμεων ανέμου και σεισμών:

1. Προετοιμασία: Επιλέξτε καλώδια στήριξης από χαλύβδινα καλώδια υψηλής αντοχής (σύμφωνα με το ASTM A475) με επινικελωμένες ή πολυμερικές επικαλύψεις για ανθεκτικότητα. Βεβαιωθείτε ότι το σώμα του πύργου διαθέτει προκατασκευασμένα σημεία σύνδεσης (π.χ., ωτίδες, βραχίονες ή εγκάρσιες δοκούς) σε διαστήματα 20–30μ, όπως ορίζεται στον σχεδιασμό του πύργου.
2. Εγκατάσταση Υλικού Σύνδεσης: Τοποθετήστε βραχίονες ή ωτίδες καλωδίων στήριξης βαρέως τύπου στα προκαθορισμένα σημεία σύνδεσης του πύργου χρησιμοποιώντας μπουλόνια υψηλής αντοχής (συμβατά με τη γαλβανισμένη χαλύβδινη κατασκευή του πύργου). Αυτοί οι βραχίονες είναι σχεδιασμένοι για να κατανέμουν την τάση ομοιόμορφα στο σώμα του πύργου.
3. Τερματισμός Καλωδίου: Χρησιμοποιήστε επαγγελματικά εξαρτήματα τερματισμού (π.χ., μανίκια συστολής, σφιγκτήρες καλωδίων ή δακτυλίους) για να ασφαλίσετε το άκρο κάθε καλωδίου στήριξης. Τα μανίκια συστολής πρεσάρονται στο καλώδιο για μια μόνιμη, υψηλής αντοχής σύνδεση, ενώ οι σφιγκτήρες καλωδίων παρέχουν ρυθμιζόμενη τάση.
4. Σύνδεση & Τάνυση: Συνδέστε το τερματισμένο άκρο του καλωδίου στήριξης στον βραχίονα του πύργου χρησιμοποιώντας έναν κρίκο ή πείρο, εξασφαλίζοντας ασφαλή εφαρμογή χωρίς χαλαρότητα. Χρησιμοποιήστε ένα εργαλείο τάνυσης (π.χ., τεντωτήρα ή γρύλο) για να ρυθμίσετε την τάση του καλωδίου στην προδιαγραφή σχεδιασμού—κρίσιμο για την εξισορρόπηση των πλευρικών δυνάμεων στον πύργο.
5. Επαλήθευση: Ελέγξτε ότι η σύνδεση είναι ευθυγραμμισμένη με τον κωνικό σχεδιασμό του πύργου και ότι το καλώδιο είναι ομοιόμορφα τεντωμένο (αποφεύγοντας την υπερβολική σύσφιξη, η οποία θα μπορούσε να καταπονήσει το σώμα του πύργου). Επιβεβαιώστε ότι το υλικό και τα εξαρτήματα τερματισμού είναι ανθεκτικά στη διάβρωση και συμμορφώνονται με τα πρότυπα ασφαλείας του πύργου.

Πώς να συνδέσετε το καλώδιο στήριξης και τον πείρο αγκύρωσης;

Η σύνδεση των καλωδίων στήριξης με τους πείρους αγκύρωσης (άγκυρες εδάφους) είναι ένα κρίσιμο βήμα για τη μεταφορά της τάσης του καλωδίου στο έδαφος, διασφαλίζοντας τη σταθερότητα του πύργου:

1. Προετοιμασία Άγκυρας: Βεβαιωθείτε ότι η άγκυρα εδάφους (άγκυρα βαρέως τύπου από σκυρόδεμα ή χάλυβα, σχεδιασμένη για φορτία τάσης) είναι σωστά εγκατεστημένη στο έδαφος σε γωνία 45–60° σε σχέση με το καλώδιο στήριξης. Η άγκυρα πρέπει να έχει ωριμάσει πλήρως (για σκυρόδεμα) και να είναι ασφαλώς ενσωματωμένη για να αντιστέκεται στις δυνάμεις εξαγωγής.
2. Έκθεση Πείρου Άγκυρας: Βεβαιωθείτε ότι ο επάνω πείρος της άγκυρας (πείρος αγκύρωσης) προεξέχει από το έδαφος και έχει σπείρωμα για να φιλοξενήσει το υλικό σύνδεσης. Ο πείρος πρέπει να είναι κατασκευασμένος από χάλυβα υψηλής αντοχής για να αντέχει την τάση του καλωδίου στήριξης.
3. Τερματισμός Καλωδίου: Τερματίστε το ελεύθερο άκρο του καλωδίου στήριξης χρησιμοποιώντας τα ίδια εξαρτήματα υψηλής αντοχής (μανίκια συστολής, σφιγκτήρες καλωδίων ή δακτυλίους) που χρησιμοποιήθηκαν για τη σύνδεση στον πύργο, εξασφαλίζοντας ένα ασφαλές, φέρον άκρο.
4. Συναρμολόγηση Υλικού Σύνδεσης: Συνδέστε έναν τεντωτήρα (για ρύθμιση τάσης) και έναν κρίκο στο τερματισμένο καλώδιο στήριξης. Ο τεντωτήρας συνδέεται στον πείρο αγκύρωσης μέσω ενός παξιμαδιού ή ροδέλας, επιτρέποντας τη λεπτομερή ρύθμιση της τάσης του καλωδίου.
5. Τάνυση & Ασφάλιση: Χρησιμοποιήστε τον τεντωτήρα για να τεντώσετε το καλώδιο στήριξης στην απαιτούμενη προδιαγραφή, διασφαλίζοντας ότι αντιστέκεται στις πλευρικές δυνάμεις χωρίς να τραβάει την άγκυρα. Μόλις τεντωθεί, ασφαλίστε τον τεντωτήρα με πείρους ή παξιμάδια ασφαλείας για να αποτρέψετε τη χαλάρωση με την πάροδο του χρόνου.
6. Τελικός Έλεγχος: Επαληθεύστε ότι η σύνδεση είναι ασφαλής, η άγκυρα δεν δείχνει σημάδια κίνησης και το καλώδιο στήριξης είναι ευθυγραμμισμένο στη σωστή γωνία 45–60°. Ελέγξτε για διάβρωση στον πείρο, το υλικό και τον τερματισμό του καλωδίου, διασφαλίζοντας τη συμμόρφωση με το IEC 62305 και τους τοπικούς κώδικες ασφαλείας.
