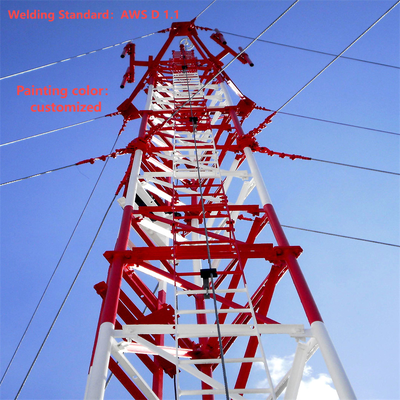

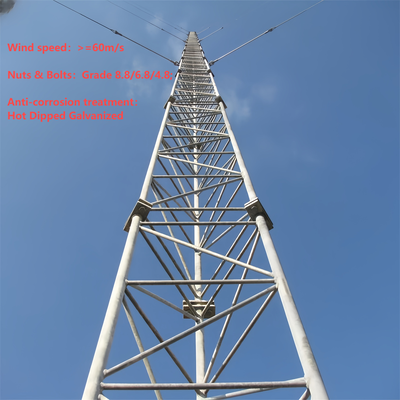

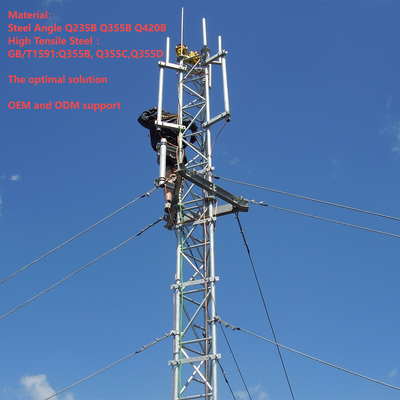

42M Οικονομικός Πύργος Guyed για κάλυψη σήματος αγροτικής εκπομπής

Πύργος Ενισχυμένος με Σύρματα για Αποδοτική Κάλυψη Αγροτικού Σήματος

Βασικά Δομικά & Σχεδιαστικά Χαρακτηριστικά

• Λεπτό Σώμα Πύργου: Κατασκευασμένο ως σωληνωτή ή πλέγμα ατσάλινη κατασκευή (στενότερη από τους αυτόνομους πύργους), με κωνικό σχήμα για βελτιστοποίηση της κατανομής φορτίου.

• Σύστημα Συρματόσχοινων: Πολλαπλά σετ ατσάλινων καλωδίων συνδέονται στον ιστό σε διαστήματα 20–30μ, αγκυρωμένα στο έδαφος σε γωνίες 45–60° για αντίσταση σε δυνάμεις ανέμου/σεισμών.

• Εύρος Ύψους: Εκτείνεται από 30μ έως πάνω από 200μ (ψηλότερος από τους περισσότερους αυτόνομους πύργους), προσαρμόσιμος για συγκεκριμένες ανάγκες.

• Αξεσουάρ: Περιλαμβάνει σκάλες αναρρίχησης, βάσεις κεραιών, αγωγούς καλωδίων και φώτα προειδοποίησης αεροπορίας (για ύψη >60μ).

Βασικά Υλικά & Πρότυπα

• Σώμα Πύργου: Γαλβανισμένος δομικός χάλυβας (ASTM A36/S235JR) για αντοχή στη διάβρωση και αντοχή.

• Συρματόσχοινα: Ατσάλινα καλώδια υψηλής αντοχής (ASTM A475) με επινικελωμένες/πολυμερικές επικαλύψεις για ανθεκτικότητα.

• Αγκυρώσεις: Βαρέως τύπου αγκυρώσεις από σκυρόδεμα/χάλυβα για ασφάλιση καλωδίων, σχεδιασμένες για φορτία τάσης.

• Συμμόρφωση: Ακολουθεί το IEC 62305 (προστασία από κεραυνούς) και τους τοπικούς κώδικες ασφαλείας κτιρίων.

Κύρια Σενάρια Εφαρμογής

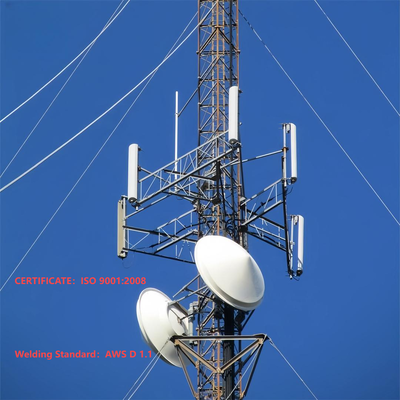

• Ραδιοτηλεοπτικές/Τηλεπικοινωνίες: Υποστηρίζει κεραίες τηλεόρασης/ραδιοφώνου και πομπούς μικροκυμάτων μεγάλων αποστάσεων (μεγιστοποιεί την κάλυψη σήματος μέσω ύψους).

• Μετεωρολογική Παρακολούθηση: Φιλοξενεί αισθητήρες καιρού/ραντάρ σε μεγάλα υψόμετρα για ακριβή ατμοσφαιρικά δεδομένα.

• Αεροναυτιλία: Τοποθετεί φάρους αεροπορίας σε απομακρυσμένες περιοχές (βουνά, ακτές).

• Επιστημονική Έρευνα: Αναπτύσσει ατμοσφαιρικά όργανα (μετρητές όζοντος) πάνω από παρεμβολές εδάφους.

1. Προδιαγραφές

Τι είναι το σώμα πύργου πύργου με συρματόσχοινα;

Το σώμα πύργου πύργου με συρματόσχοινα (πύργος ιστού με συρματόσχοινα) είναι η κεντρική, λεπτή δομή που φέρει φορτίο και υποστηρίζει κεραίες, αισθητήρες ή άλλο εξοπλισμό, βασιζόμενη σε εξωτερικά συρματόσχοινα για πλευρική σταθερότητα (αντί για αυτοφερόμενη ακαμψία). Συνήθως κατασκευασμένο ως σωληνωτό ή πλέγμα ατσάλινο πλαίσιο, είναι στενότερο από τους αυτόνομους πύργους και διαθέτει κωνικό σχεδιασμό (πλατύτερο στη βάση, στενότερο στην κορυφή) για βελτιστοποίηση της κατανομής φορτίου και της αντίστασης στον άνεμο. Το σώμα του πύργου κατασκευάζεται από γαλβανισμένο δομικό χάλυβα (σύμφωνα με τα πρότυπα ASTM A36/S235JR) για να διασφαλιστεί η αντοχή στη διάβρωση και η μακροχρόνια ανθεκτικότητα σε εξωτερικά περιβάλλοντα. Λειτουργεί ως βάση στήριξης για βασικά αξεσουάρ όπως σκάλες αναρρίχησης, βάσεις κεραιών και αγωγούς καλωδίων, και ο αρθρωτός σχεδιασμός του επιτρέπει την προσαρμογή ύψους που κυμαίνεται από 30μ έως πάνω από 200μ, προσαρμοσμένο σε εφαρμογές όπως ραδιοτηλεοπτικές, τηλεπικοινωνίες ή μετεωρολογική παρακολούθηση.

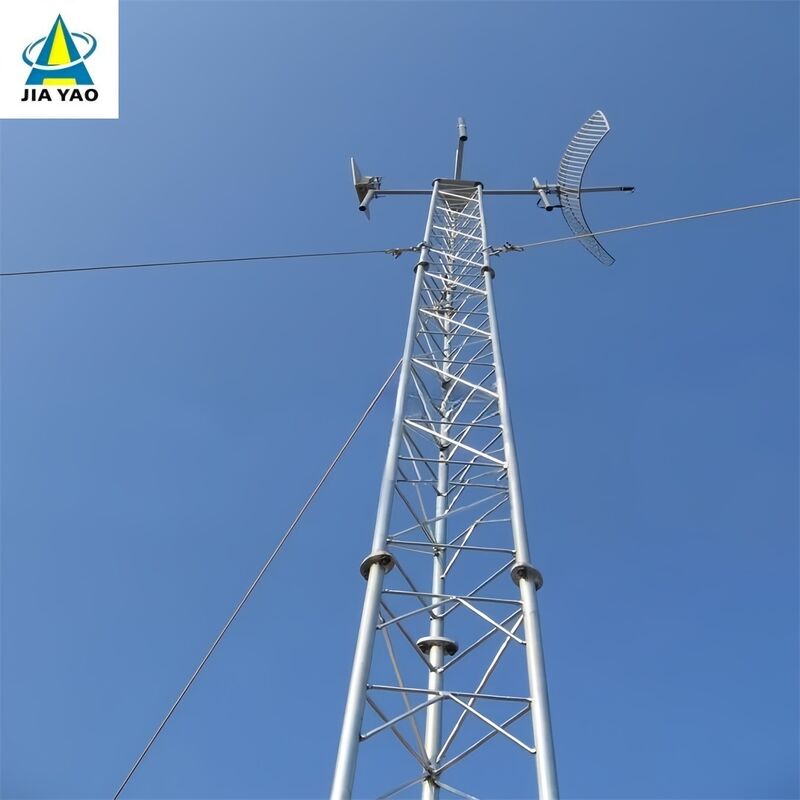

Πώς να τοποθετήσετε την κεραία στον πύργο με συρματόσχοινα;

Η τοποθέτηση μιας κεραίας σε έναν πύργο με συρματόσχοινα ακολουθεί μια δομημένη, συμβατή με την ασφάλεια διαδικασία ευθυγραμμισμένη με το σχεδιασμό του πύργου και τα βιομηχανικά πρότυπα:

1. Προετοιμασία πριν την εγκατάσταση: Επαληθεύστε τη φέρουσα ικανότητα του πύργου για να διασφαλίσετε ότι μπορεί να υποστηρίξει το βάρος της κεραίας (συμπεριλαμβανομένων των εξαρτημάτων και των σχετικών καλωδίων). Επιθεωρήστε το σώμα του πύργου για διάβρωση, δομικές ζημιές ή χαλαρές συνδέσεις, και επιβεβαιώστε τη συμμόρφωση με τους τοπικούς κώδικες ασφαλείας (π.χ., IEC 62305 για προστασία από κεραυνούς).
2. Εγκατάσταση Βάσης Κεραίας: Συνδέστε ειδικές βάσεις κεραιών (ενσωματωμένα αξεσουάρ του πύργου) σε προκαθορισμένα σημεία στο σώμα του πύργου. Αυτές οι βάσεις συνήθως ασφαλίζονται χρησιμοποιώντας μπουλόνια υψηλής αντοχής συμβατά με τη γαλβανισμένη ατσάλινη δομή του πύργου, εξασφαλίζοντας μια σταθερή σύνδεση που αντέχει στις δυνάμεις του ανέμου και τις δονήσεις.
3. Ανύψωση & Τοποθέτηση Κεραίας: Χρησιμοποιήστε γερανούς ή εξειδικευμένο εξοπλισμό ανύψωσης για να ανυψώσετε την κεραία στο επιθυμητό ύψος (στρατηγικά επιλεγμένο για βέλτιστη κάλυψη σήματος). Ευθυγραμμίστε την κεραία με την προοριζόμενη κατεύθυνση μετάδοσης/λήψης, χρησιμοποιώντας εργαλεία λέιζερ ή μετρητές ευθυγράμμισης για ακρίβεια.
4. Ασφάλιση της Κεραίας: Στερεώστε την κεραία στις προεγκατεστημένες βάσεις χρησιμοποιώντας συμβατά εξαρτήματα, σφίγγοντας τα μπουλόνια στην καθορισμένη ροπή για να αποτρέψετε την κίνηση. Βεβαιωθείτε ότι η κεραία είναι επίπεδη και σταθερή, χωρίς τρεμούλα που θα μπορούσε να επηρεάσει την απόδοση ή τη δομική ακεραιότητα.
5. Δρομολόγηση & Ενσωμάτωση Καλωδίων: Δρομολογήστε καλώδια σήματος ή τροφοδοσίας μέσω των ενσωματωμένων αγωγών καλωδίων του πύργου για να τα προστατεύσετε από περιβαλλοντικές ζημιές. Συνδέστε τα καλώδια στην κεραία και κατεβάστε τα στον εξοπλισμό εδάφους, διασφαλίζοντας σωστή μόνωση και στεγανοποίηση στα σημεία σύνδεσης.
6. Τελική Επιθεώρηση: Πραγματοποιήστε οπτικό έλεγχο της κεραίας, των βάσεων και των καλωδίων για να επιβεβαιώσετε την ασφαλή εγκατάσταση. Δοκιμάστε τη μετάδοση/λήψη σήματος της κεραίας για να επαληθεύσετε τη λειτουργικότητα και διασφαλίστε ότι όλα τα πρωτόκολλα ασφαλείας (π.χ., προστασία από πτώση για τους εργαζομένους) ακολουθούνται καθ' όλη τη διάρκεια της διαδικασίας.

Τι είναι η Συσκευή Αντι-Αναρρίχησης στον πύργο με συρματόσχοινα;

Η συσκευή αντι-αναρρίχησης για έναν πύργο με συρματόσχοινα είναι ένα εξειδικευμένο εξάρτημα ασφαλείας που εγκαθίσταται στο σώμα του πύργου για την αποτροπή μη εξουσιοδοτημένης πρόσβασης και τη μείωση των κινδύνων πτώσης. Κοινά σχέδια περιλαμβάνουν:

• Κολάρα/φούστες αντι-αναρρίχησης: Κυκλικοί ή κωνικοί ατσάλινοι φραγμοί τοποθετημένοι κοντά στη βάση του πύργου (συνήθως 2–3μ πάνω από το έδαφος) για να εμποδίζουν τις προσπάθειες αναρρίχησης, αρνούμενοι λαβές ή πατήματα.
• Αγκιστρωτές ή αιχμηρές αποτρεπτικές συσκευές: Μη θανατηφόρες, αιχμηρές ατσάλινες προσαρτήσεις σε χαμηλότερα τμήματα πύργου ή σκάλες για να αποθαρρύνουν τη μη εξουσιοδοτημένη αναρρίχηση.
• Κλειδωμένη πρόσβαση: Εάν ο πύργος είναι εξοπλισμένος με πάνελ πρόσβασης στο επίπεδο του εδάφους ή σημείο εισόδου σκάλας, μια κλειδωμένη πύλη περιορίζει την πρόσβαση μόνο σε πιστοποιημένο προσωπικό.

Αυτές οι συσκευές κατασκευάζονται από ανθεκτικά στη διάβρωση υλικά (π.χ., γαλβανισμένος χάλυβας, ίδιος με το σώμα του πύργου) για να αντέχουν σε εξωτερικές συνθήκες. Ο κύριος σκοπός τους είναι η ενίσχυση της ασφάλειας, αποτρέποντας την ακούσια ή σκόπιμη αναρρίχηση από μη εκπαιδευμένα άτομα, ευθυγραμμισμένοι με τους τοπικούς κώδικες ασφαλείας κτιρίων και τη μείωση της ευθύνης για τους χειριστές πύργων.

Πώς να συνδέσετε το συρματόσχοινο και τον πύργο με συρματόσχοινα;

Η σύνδεση των συρματόσχοινων σε έναν πύργο με συρματόσχοινα περιλαμβάνει μια ασφαλή, φέρουσα φορτίο διαδικασία για να διασφαλιστεί ότι τα καλώδια μπορούν να σταθεροποιήσουν αποτελεσματικά τον πύργο έναντι δυνάμεων ανέμου και σεισμών:

1. Προετοιμασία: Επιλέξτε συρματόσχοινα από ατσάλινα καλώδια υψηλής αντοχής (σύμφωνα με το ASTM A475) με επινικελωμένες ή πολυμερικές επικαλύψεις για ανθεκτικότητα. Βεβαιωθείτε ότι το σώμα του πύργου διαθέτει προκατασκευασμένα σημεία σύνδεσης (π.χ., ωτίδες, βραχίονες ή εγκάρσιες δοκούς) σε διαστήματα 20–30μ, όπως ορίζεται στο σχεδιασμό του πύργου.
2. Εγκατάσταση Εξαρτημάτων Σύνδεσης Συρματόσχοινων: Τοποθετήστε βαρέως τύπου βραχίονες ή ωτίδες συρματόσχοινων στα προκαθορισμένα σημεία σύνδεσης του πύργου χρησιμοποιώντας μπουλόνια υψηλής αντοχής (συμβατά με τη γαλβανισμένη ατσάλινη δομή του πύργου). Αυτοί οι βραχίονες είναι σχεδιασμένοι για να κατανέμουν την τάση ομοιόμορφα στο σώμα του πύργου.
3. Τερματισμός Καλωδίου: Χρησιμοποιήστε επαγγελματικά εξαρτήματα τερματισμού (π.χ., μανίκια συστολής, σφιγκτήρες καλωδίων ή δακτυλίους) για να ασφαλίσετε το άκρο κάθε συρματόσχοινου. Τα μανίκια συστολής πρεσάρονται στο καλώδιο για μια μόνιμη, υψηλής αντοχής σύνδεση, ενώ οι σφιγκτήρες καλωδίων παρέχουν ρυθμιζόμενη τάση.
4. Σύνδεση & Τέντωμα: Συνδέστε το τερματισμένο άκρο του συρματόσχοινου στον βραχίονα του πύργου χρησιμοποιώντας έναν κρίκο ή πείρο, εξασφαλίζοντας μια ασφαλή εφαρμογή χωρίς χαλαρότητα. Χρησιμοποιήστε ένα εργαλείο τεντώματος (π.χ., τεντωτήρα ή γρύλο) για να ρυθμίσετε την τάση του καλωδίου στην προδιαγραφή σχεδιασμού—κρίσιμο για την εξισορρόπηση των πλευρικών δυνάμεων στον πύργο.
5. Επαλήθευση: Ελέγξτε ότι η σύνδεση είναι ευθυγραμμισμένη με την κωνική δομή του πύργου και ότι το καλώδιο είναι ομοιόμορφα τεντωμένο (αποφεύγοντας την υπερβολική σύσφιξη, η οποία θα μπορούσε να καταπονήσει το σώμα του πύργου). Επιβεβαιώστε ότι τα εξαρτήματα και τα εξαρτήματα τερματισμού είναι ανθεκτικά στη διάβρωση και συμμορφώνονται με τα πρότυπα ασφαλείας του πύργου.

Πώς να συνδέσετε το συρματόσχοινο και τον πείρο αγκύρωσης συρματόσχοινου;

Η σύνδεση των συρματόσχοινων με πείρους αγκύρωσης συρματόσχοινων (αγκυρώσεις εδάφους) είναι ένα κρίσιμο βήμα για τη μεταφορά της τάσης του καλωδίου στο έδαφος, διασφαλίζοντας τη σταθερότητα του πύργου:

1. Προετοιμασία Αγκύρωσης: Βεβαιωθείτε ότι η αγκύρωση εδάφους (βαρέως τύπου αγκύρωση από σκυρόδεμα ή χάλυβα, σχεδιασμένη για φορτία τάσης) είναι σωστά εγκατεστημένη στο έδαφος σε γωνία 45–60° σε σχέση με το συρματόσχοινο. Η αγκύρωση πρέπει να έχει ωριμάσει πλήρως (για σκυρόδεμα) και να είναι ασφαλώς ενσωματωμένη για να αντιστέκεται στις δυνάμεις εξαγωγής.
2. Έκθεση Πείρου Αγκύρωσης: Βεβαιωθείτε ότι ο επάνω πείρος της αγκύρωσης (πείρος αγκύρωσης συρματόσχοινου) προεξέχει πάνω από το έδαφος και έχει σπείρωμα για να φιλοξενήσει τα εξαρτήματα σύνδεσης. Ο πείρος πρέπει να είναι κατασκευασμένος από χάλυβα υψηλής αντοχής για να αντέχει την τάση του συρματόσχοινου.
3. Τερματισμός Καλωδίου: Τερματίστε το ελεύθερο άκρο του συρματόσχοινου χρησιμοποιώντας τα ίδια εξαρτήματα υψηλής αντοχής (μανίκια συστολής, σφιγκτήρες καλωδίων ή δακτυλίους) που χρησιμοποιούνται για τη σύνδεση στον πύργο, εξασφαλίζοντας ένα ασφαλές, φέρον φορτίο άκρο.
4. Συναρμολόγηση Εξαρτημάτων Σύνδεσης: Συνδέστε έναν τεντωτήρα (για ρύθμιση τάσης) και έναν κρίκο στο τερματισμένο συρματόσχοινο. Ο τεντωτήρας συνδέεται στον πείρο αγκύρωσης συρματόσχοινου μέσω ενός παξιμαδιού ή ροδέλας, επιτρέποντας τη λεπτομερή ρύθμιση της τάσης του καλωδίου.
5. Τέντωμα & Ασφάλιση: Χρησιμοποιήστε τον τεντωτήρα για να τεντώσετε το συρματόσχοινο στην απαιτούμενη προδιαγραφή, διασφαλίζοντας ότι αντιστέκεται στις πλευρικές δυνάμεις χωρίς να τραβάει την αγκύρωση. Μόλις τεντωθεί, ασφαλίστε τον τεντωτήρα με πείρους ή παξιμάδια ασφαλείας για να αποτρέψετε τη χαλάρωση με την πάροδο του χρόνου.
6. Τελικός Έλεγχος: Επαληθεύστε ότι η σύνδεση είναι ασφαλής, η αγκύρωση δεν παρουσιάζει σημάδια κίνησης και το συρματόσχοινο είναι ευθυγραμμισμένο στη σωστή γωνία 45–60°. Επιθεωρήστε για διάβρωση στον πείρο, τα εξαρτήματα και τον τερματισμό του καλωδίου, διασφαλίζοντας τη συμμόρφωση με το IEC 62305 και τους τοπικούς κώδικες ασφαλείας.
