Ultra Tall Guyed Wire Tower Μεγάλης εμβέλειας για Κάλυψη Σήματος Ορεινών Περιοχών

Ultra Tall Guyed Wire Tower Μεγάλης εμβέλειας για Κάλυψη Σήματος Ορεινών Περιοχών

Βασικά δομικά και σχεδιαστικά χαρακτηριστικά

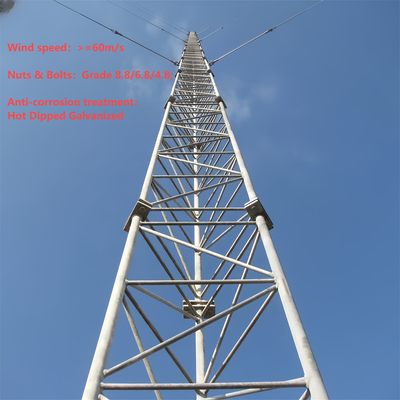

• Slender Tower Body: Κατασκευασμένο ως σωληνοειδές ή δικτυωτό χάλυβα (πιο στενό από τους αυτοφερόμενους πύργους), με κωνικό σχήμα για βελτιστοποίηση της κατανομής του φορτίου.

• Σύστημα Guy Wire: Πολλά σετ χαλύβδινων καλωδίων συνδέονται στον ιστό σε διαστήματα 20–30 m, αγκυρωμένα στο έδαφος σε γωνίες 45–60° για να αντιστέκονται στις δυνάμεις ανέμου/σεισμικής ενέργειας.

• Εύρος Ύψους: Εκτείνεται από 30 μέτρα σε πάνω από 200 μέτρα (ψηλότερο από τους περισσότερους αυτοφερόμενους πύργους), προσαρμόσιμο για συγκεκριμένες ανάγκες.

• Αξεσουάρ: Περιλαμβάνει σκάλες αναρρίχησης, βάσεις κεραίας, δίσκους καλωδίων και προειδοποιητικά φώτα αεροπορίας (για ύψη >60 m).

Βασικά Υλικά & Πρότυπα

• Tower Body: Γαλβανισμένος δομικός χάλυβας (ASTM A36/S235JR) για αντοχή στη διάβρωση και αντοχή.

• Guy Wires: Καλώδια από χάλυβα υψηλής αντοχής (ASTM A475) με επικαλύψεις ψευδαργύρου/πολυμερούς για ανθεκτικότητα.

• Άγκυρες: Άγκυρες από σκυρόδεμα/χάλυβα βαρέως τύπου για στερέωση συρμάτων, σχεδιασμένες για φορτία εφελκυσμού.

• Συμμόρφωση: Ακολουθεί το IEC 62305 (ακεραυνική προστασία) και τους τοπικούς κώδικες ασφάλειας κτιρίων.

Σενάρια κύριας εφαρμογής

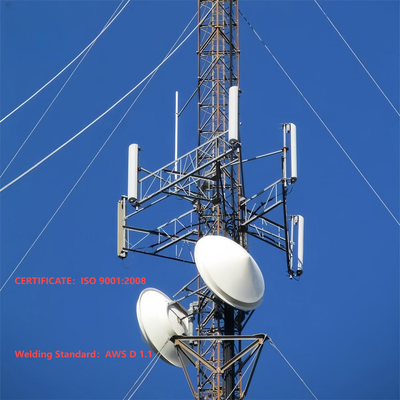

• Ραδιοτηλεόραση/Τηλεπικοινωνίες: Υποστηρίζει κεραίες τηλεόρασης/ραδιοφώνου και πομπούς μικροκυμάτων μεγάλων αποστάσεων (μεγιστοποιεί την κάλυψη σήματος μέσω του ύψους).

• Μετεωρολογική Παρακολούθηση: Φιλοξενεί αισθητήρες καιρού/ραντάρ σε μεγάλα υψόμετρα για ακριβή ατμοσφαιρικά δεδομένα.

• Αεροπορική Πλοήγηση: Τοποθετεί φάρους αεροπορίας σε απομακρυσμένες περιοχές (βουνά, ακτές).

• Επιστημονική Έρευνα: Αναπτύσσει ατμοσφαιρικά όργανα (οθόνες όζοντος) πάνω από παρεμβολές στο έδαφος.

1.Προδιαγραφές

Ποιο είναι το σώμα του πύργου του πύργου με συρματόπλεγμα;

Το σώμα του πύργου ενός πύργου συρματόσχοινου (guyed mast tower) είναι η κεντρική, λεπτή φέρουσα δομή που υποστηρίζει κεραίες, αισθητήρες ή άλλο εξοπλισμό, βασιζόμενος σε εξωτερικά καλώδια τύπου Guy για πλευρική σταθερότητα (αντί για αυτοφερόμενη ακαμψία). Συνήθως κατασκευάζεται ως ασωληνωτό ή δικτυωτό πλαίσιο από χάλυβα, είναι πιο στενός από τους αυτοφερόμενους πύργους και διαθέτει κωνικό σχέδιο (πιο φαρδύ στη βάση, στενότερο στην κορυφή) για βελτιστοποίηση της κατανομής του φορτίου και της αντίστασης στον αέρα. Το σώμα του πύργου είναι κατασκευασμένο από γαλβανισμένο δομικό χάλυβα (συμμορφούμενο με τα πρότυπα ASTM A36/S235JR) για να εξασφαλίσει αντοχή στη διάβρωση και μακροπρόθεσμη αντοχή σε εξωτερικούς χώρους. Χρησιμεύει ως βάση στήριξης για βασικά αξεσουάρ όπως σκάλες αναρρίχησης, βάσεις κεραίας και δίσκους καλωδίων και ο αρθρωτός σχεδιασμός του επιτρέπει την προσαρμογή των υψών που κυμαίνονται από 30 μέτρα έως και πάνω από 200 μέτρα, προσαρμοσμένα σε εφαρμογές όπως η μετάδοση, οι τηλεπικοινωνίες ή η μετεωρολογική παρακολούθηση.

Πώς να τοποθετήσετε την κεραία στον πύργο με καλωδίωση;

Η τοποθέτηση μιας κεραίας σε έναν πύργο με συρμάτινο σύρμα ακολουθεί μια δομημένη, συμβατή με την ασφάλεια διαδικασία που ευθυγραμμίζεται με τα πρότυπα σχεδιασμού και βιομηχανίας του πύργου:

1. Προετοιμασία προεγκατάστασης: Επαληθεύστε τη φέρουσα ικανότητα του πύργου για να βεβαιωθείτε ότι μπορεί να υποστηρίξει το βάρος της κεραίας (συμπεριλαμβανομένου του υλικού και των σχετικών καλωδίων). Επιθεωρήστε το σώμα του πύργου για διάβρωση, δομικές ζημιές ή χαλαρές συνδέσεις και επιβεβαιώστε τη συμμόρφωση με τους τοπικούς κώδικες ασφαλείας (π.χ. IEC 62305 για αντικεραυνική προστασία).
2. Εγκατάσταση βάσης κεραίας: Προσαρμόστε ειδικές βάσεις κεραίας (ενσωματωμένα εξαρτήματα του πύργου) σε προκαθορισμένα σημεία στο σώμα του πύργου. Αυτά τα στηρίγματα συνήθως στερεώνονται χρησιμοποιώντας μπουλόνια υψηλής αντοχής συμβατά με τη δομή από γαλβανισμένο χάλυβα του πύργου, εξασφαλίζοντας μια σταθερή σύνδεση που αντέχει τις δυνάμεις του ανέμου και τους κραδασμούς.
3. Ανύψωση & Τοποθέτηση Κεραίας: Χρησιμοποιήστε γερανούς ή εξειδικευμένο εξοπλισμό ανύψωσης για να ανυψώσετε την κεραία στο ύψος-στόχο (στρατηγικά επιλεγμένο για βέλτιστη κάλυψη σήματος). Ευθυγραμμίστε την κεραία με την προβλεπόμενη κατεύθυνση μετάδοσης/λήψης, χρησιμοποιώντας εργαλεία λέιζερ ή μετρητές ευθυγράμμισης για ακρίβεια.
4. Ασφάλιση της κεραίας: Στερεώστε την κεραία στις προεγκατεστημένες βάσεις χρησιμοποιώντας συμβατό υλικό, σφίγγοντας τα μπουλόνια στην καθορισμένη ροπή για να αποτρέψετε την κίνηση. Βεβαιωθείτε ότι η κεραία είναι επίπεδη και σταθερή, χωρίς ταλαντεύσεις που θα μπορούσαν να επηρεάσουν την απόδοση ή τη δομική ακεραιότητα.
5. Δρομολόγηση & Ενοποίηση καλωδίων: Περάστε τα καλώδια σήματος ή τους τροφοδότες μέσω των ενσωματωμένων συρταριών καλωδίων του πύργου για να τα προστατέψετε από περιβαλλοντική ζημιά. Συνδέστε τα καλώδια στην κεραία και περάστε τα σε επίγειο εξοπλισμό, διασφαλίζοντας τη σωστή μόνωση και αδιαβροχοποίηση στα σημεία σύνδεσης.
6. Τελική Επιθεώρηση: Πραγματοποιήστε οπτικό έλεγχο της κεραίας, των στηριγμάτων και των καλωδίων για να επιβεβαιώσετε την ασφαλή εγκατάσταση. Ελέγξτε τη μετάδοση/λήψη σήματος της κεραίας για να επαληθεύσετε τη λειτουργικότητα και βεβαιωθείτε ότι τηρούνται όλα τα πρωτόκολλα ασφαλείας (π.χ. προστασία από πτώση για τους εργαζόμενους) καθ' όλη τη διάρκεια της διαδικασίας.

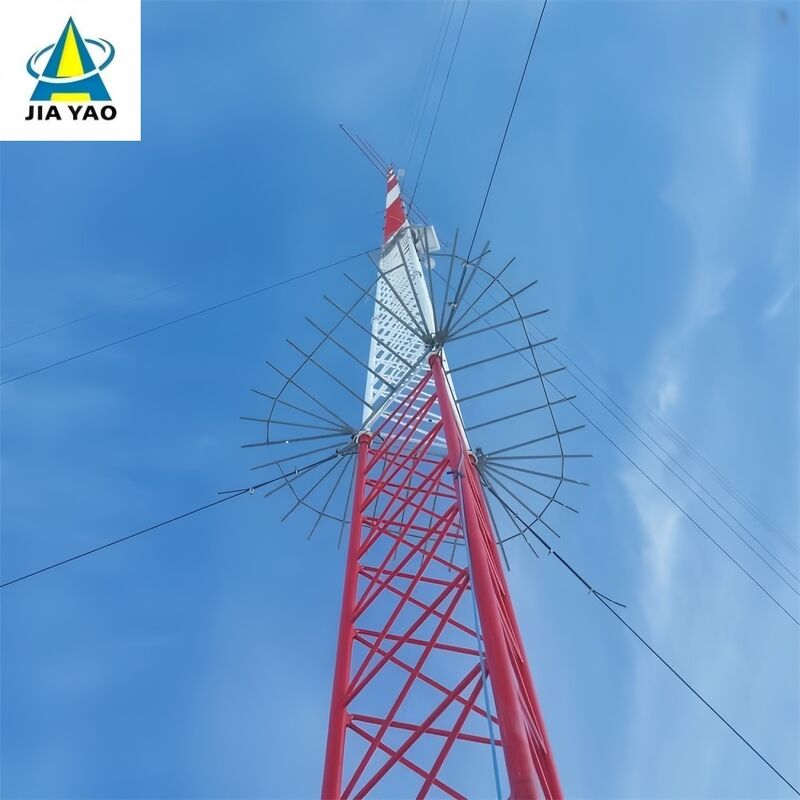

Τι είναι το Anti Climbing Device στον συρμάτινο πύργο;

Η αντι-αναρριχητική συσκευή για έναν πύργο με σύρμα είναι ένα εξειδικευμένο εξάρτημα ασφαλείας που είναι εγκατεστημένο στο σώμα του πύργου για την πρόληψη μη εξουσιοδοτημένης πρόσβασης και τη μείωση των κινδύνων πτώσης. Τα κοινά σχέδια περιλαμβάνουν:

• Γιακάς/φούστες κατά της αναρρίχησης: Κυκλικά ή κωνικά χαλύβδινα φράγματα τοποθετημένα κοντά στη βάση του πύργου (συνήθως 2–3 μέτρα πάνω από το έδαφος) για να εμποδίζουν τις προσπάθειες αναρρίχησης, αρνούμενοι τις χειρολαβές ή τα πόδια.
• Αιχμηρά ή οδοντωτά αποτρεπτικά: Μη θανατηφόρα, μυτερά εξαρτήματα από χάλυβα σε χαμηλότερα τμήματα πύργου ή σκάλες για να αποθαρρύνουν τη μη εξουσιοδοτημένη αναρρίχηση.
• Κλειδωμένη πρόσβαση: Εάν ο πύργος είναι εξοπλισμένος με πάνελ πρόσβασης στο επίπεδο του εδάφους ή σημείο εισόδου σκάλας, μια κλειδωμένη πύλη περιορίζει την πρόσβαση μόνο σε πιστοποιημένο προσωπικό.

Αυτές οι συσκευές είναι κατασκευασμένες από ανθεκτικά στη διάβρωση υλικά (π.χ. γαλβανισμένος χάλυβας, που ταιριάζει με το σώμα του πύργου) για να αντέχουν σε εξωτερικές συνθήκες. Ο πρωταρχικός σκοπός τους είναι να ενισχύσουν την ασφάλεια αποτρέποντας την τυχαία ή σκόπιμη αναρρίχηση από μη εκπαιδευμένα άτομα, ευθυγραμμίζοντας με τους τοπικούς κώδικες ασφάλειας κτιρίων και τον μετριασμό της ευθύνης για τους χειριστές πύργων.

Πώς να συνδέσετε guyed wire και guyed wire tower;

Η σύνδεση των καλωδίων τύπου σε έναν πύργο με συρματόπλεγμα περιλαμβάνει μια ασφαλή, φέρουσα διαδικασία για να διασφαλιστεί ότι τα καλώδια μπορούν να σταθεροποιήσουν αποτελεσματικά τον πύργο έναντι του ανέμου και των σεισμικών δυνάμεων:

1. Παρασκευή: Επιλέξτε συρματόσχοινα κατασκευασμένα από χαλύβδινα καλώδια υψηλής εφελκυσμού (σύμφωνα με το ASTM A475) με επικαλύψεις ψευδαργύρου ή πολυμερούς για ανθεκτικότητα. Βεβαιωθείτε ότι το σώμα του πύργου έχει προκατασκευασμένα σημεία στερέωσης (π.χ. ωτίδες, βραχίονες ή εγκάρσια βραχίονα) σε διαστήματα 20–30 μέτρων, όπως καθορίζεται στο σχέδιο του πύργου.
2. Εγκατάσταση υλικού συνημμένου: Τοποθετήστε βραχίονες ή συρμάτινες συρμάτινες βάσεις βαρέως τύπου στα προκαθορισμένα σημεία στερέωσης του πύργου χρησιμοποιώντας μπουλόνια υψηλής αντοχής (συμβατά με τη δομή από γαλβανισμένο χάλυβα του πύργου). Αυτοί οι βραχίονες έχουν σχεδιαστεί για να κατανέμουν ομοιόμορφα την τάση στο σώμα του πύργου.
3. Τερματισμός καλωδίων: Χρησιμοποιήστε επαγγελματικά εξαρτήματα τερματισμού (π.χ. μανίκια, σφιγκτήρες καλωδίων ή δακτυλήθρες) για να ασφαλίσετε το άκρο κάθε σύρματος τύπου συρματόσχοινου. Τα μανίκια Swage τσακίζονται στο σύρμα για μόνιμη, υψηλής αντοχής σύνδεση, ενώ οι σφιγκτήρες καλωδίων παρέχουν ρυθμιζόμενο τέντωμα.
4. Σύνδεση & Τάνυση: Συνδέστε το τερματικό άκρο του σύρματος τύπου στο στήριγμα του πύργου χρησιμοποιώντας ένα αγκίστρωμα ή καρφίτσα, διασφαλίζοντας ασφαλή εφαρμογή χωρίς χαλάρωση. Χρησιμοποιήστε ένα εργαλείο τάνυσης (π.χ. μια περιστρεφόμενη πόρπη ή συρόμενο) για να προσαρμόσετε την τάνυση του σύρματος σύμφωνα με τις προδιαγραφές σχεδιασμού — κρίσιμης σημασίας για την εξισορρόπηση των πλευρικών δυνάμεων στον πύργο.
5. Επαλήθευση: Βεβαιωθείτε ότι η σύνδεση είναι ευθυγραμμισμένη με την κωνική δομή του πύργου και ότι το σύρμα τεντώνεται ομοιόμορφα (αποφεύγοντας το υπερβολικό σφίξιμο, το οποίο μπορεί να πιέσει το σώμα του πύργου). Βεβαιωθείτε ότι το υλικό και τα εξαρτήματα τερματισμού είναι ανθεκτικά στη διάβρωση και συμμορφώνονται με τα πρότυπα ασφαλείας του πύργου.

Πώς να συνδέσετε το συρματόσχοινο και το μπουλόνι αγκύρωσης με guyed;

Η σύνδεση των καλωδίων τύπου σε μπουλόνια αγκύρωσης (αγκυρώσεις γείωσης) είναι ένα κρίσιμο βήμα για τη μεταφορά της τάσης του σύρματος στο έδαφος, διασφαλίζοντας τη σταθερότητα του πύργου:

1. Προετοιμασία άγκυρας: Βεβαιωθείτε ότι η αγκύρωση γείωσης (αγκύρωση από σκυρόδεμα βαρέως τύπου ή χάλυβα, σχεδιασμένη για φορτία εφελκυσμού) έχει τοποθετηθεί σωστά στο έδαφος σε γωνία 45–60° σε σχέση με το σύρμα τύπου συρμού. Η άγκυρα πρέπει να έχει σκληρυνθεί πλήρως (για σκυρόδεμα) και να είναι καλά ενσωματωμένη για να αντέχει στις δυνάμεις έλξης.
2. Έκθεση μπουλονιών αγκύρωσης: Βεβαιωθείτε ότι το επάνω μπουλόνι της αγκύρωσης (συγκεντρωμένο μπουλόνι αγκύρωσης) προεξέχει πάνω από το έδαφος και έχει σπείρωμα για να χωρέσει το υλικό σύνδεσης. Το μπουλόνι πρέπει να είναι κατασκευασμένο από χάλυβα υψηλής αντοχής για να αντέχει την τάση του σύρματος τύπου.
3. Τερματισμός καλωδίων: Τερματίστε το ελεύθερο άκρο του συρμάτινου σύρματος χρησιμοποιώντας τα ίδια εξαρτήματα υψηλής αντοχής (μανίκια, σφιγκτήρες καλωδίων ή δακτυλήθρες) που χρησιμοποιούνται για τη σύνδεση του πύργου, διασφαλίζοντας ένα ασφαλές, φέρον άκρο.
4. Συναρμολόγηση υλικού σύνδεσης: Στερεώστε μια περιστρεφόμενη αγκράφα (για ρύθμιση της τάσης) και ένα κρίκο στο τερματικό σύρμα τύπου. Η περιστρεφόμενη πόρπη συνδέεται με το κουμπωτό μπουλόνι αγκύρωσης μέσω παξιμαδιού ή ροδέλας, επιτρέποντας τη λεπτή ρύθμιση της τάσης του σύρματος.
5. Τάνυση & Ασφάλιση: Χρησιμοποιήστε την κουρτίνα για να τεντώσετε το συρματόσχοινο στην απαιτούμενη προδιαγραφή, διασφαλίζοντας ότι αντέχει στις πλευρικές δυνάμεις χωρίς να τραβήξετε την άγκυρα. Μόλις τεντωθεί, ασφαλίστε την κουρτίνα με πείρους ή παξιμάδια ασφάλισης για να αποφύγετε τη χαλάρωση με την πάροδο του χρόνου.
6. Τελικός Έλεγχος: Βεβαιωθείτε ότι η σύνδεση είναι ασφαλής, ότι η άγκυρα δεν δείχνει σημάδια κίνησης και ότι το καλώδιο τύπου είναι ευθυγραμμισμένο στη σωστή γωνία 45–60°. Επιθεωρήστε για διάβρωση στο μπουλόνι, το υλικό και τον τερματισμό του σύρματος, διασφαλίζοντας τη συμμόρφωση με το IEC 62305 και τους τοπικούς κωδικούς ασφαλείας.

Κάντε κλικ εδώ για περισσότερες πληροφορίες!!!!!!

3. Συνεργασία Πελάτες

4.Πιστοποιήσεις

5.Οι Υπηρεσίες μας

JIAYAO CO., LTD. είναι επαγγελματίας κατασκευαστής πύργων τηλεπικοινωνιών και εγκεκριμένος από το ISO9001. Δεσμευόμαστε να παρέχουμε στους πελάτες τις πιο βελτιστοποιημένες λύσεις και τον καλύτερο πύργο επικοινωνίας. Πολλά προϊόντα έχουν εξαχθεί στις ΗΠΑ, την Ευρώπη και άλλες 55 διαφορετικές κομητείες.

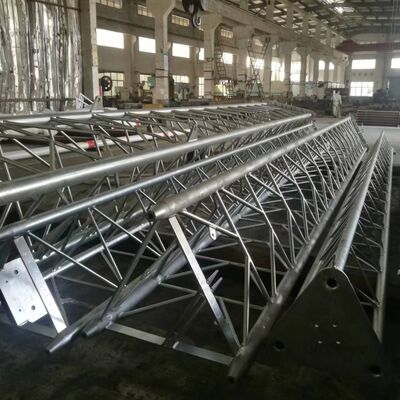

Ειδικευόμαστε στο σχεδιασμό και την κατασκευή πύργων από χάλυβα γωνίας, πύργου από χάλυβα σωλήνων, πύργου μονοπωλίου, πύργου πεύκου, πύργου με κουφώματα και πύργου φρουράς. Τα τμήματα μας περιλαμβάνουν τμήματα σχεδιασμού, Ε&Α, επιθεώρησης, εργαστηρίου, QC, γαλβανισμού και πύργων χάλυβα. Οι πρώτες ύλες μας προέρχονται από διάσημα χαλυβουργεία στην Κίνα: HBIS Group, Baowu Steel Group, Shougang Group.
