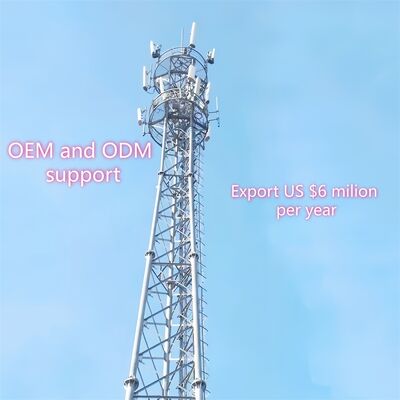

Ανθεκτικό 3 πόδια σωληνωτό ατσάλι Tower γαλβανισμένος αυτοστηριζόμενος ιστός τηλεπικοινωνιών για εφαρμογές μικροκυμάτων 5G 4G εξωτερικού χώρου

Ειδικευόμαστε στο σχεδιασμό και την κατασκευή προσαρμοσμένων χαλύβδινων πύργων για εφαρμογές τηλεπικοινωνιών, παρακολούθησης, παρατήρησης και ασφάλειας.Ακολουθούν αναλυτικές πληροφορίες για το προϊόν:

1.Βασικές λεπτομέρειες:
Τόπος καταγωγής: Hebei, Κίνα (ηπειρωτική χώρα) ; Επωνυμία: Jaoyao ή OEM ; Αριθμός μοντέλου: Telecom Tower
Επεξεργασία επιφάνειας: Γαλβανισμένο εν θερμώ ή βαμμένο.
2. Συσκευασία & Παράδοση:
Λεπτομέρειες συσκευασίας: Ο πύργος τηλεπικοινωνιών θα συνδυαστεί με γαλβανισμένο ιμάντα σύμφωνα με τις απαιτήσεις του πελάτη.
Παράδοση: Αποστέλλεται σε 20 ημέρες μετά την πληρωμή από το λιμάνι Tianjin

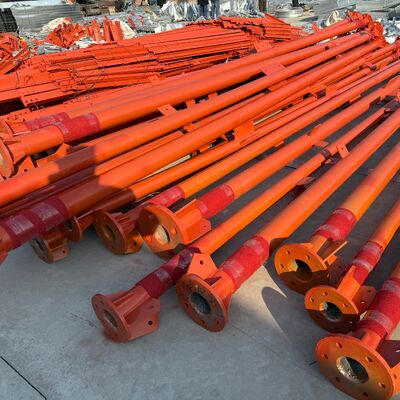

Μέλη πύργου: Ένας χαλύβδινος πύργος χωρίζεται σε πολλές δέσμες.
Μπουλόνια: Το υλικό συσκευασίας είναι στιβαρή νάιλον σακούλα ή χαλύβδινο τύμπανο.
3. Τεχνικά στοιχεία

Ποια είναι η δομή πλέγματος του σωληνοειδούς πύργου από χάλυβα με 3 πόδια;

Η δικτυωτή δομή ενός σωληνοειδούς πύργου από χάλυβα με 3 πόδια είναι ένα πλαίσιο που μοιάζει με ζευκτό που συνδέει τα τρία κατακόρυφα σωληνωτά πόδια του πύργου. Αποτελούνται από μικρότερους κοίλους χαλύβδινους σωλήνες (σύμφωνους με το υλικό του κύριου σκέλους, π.χ., χωρίς ραφή/συγκολλημένους χαλύβδινους σωλήνες), αυτά τα δικτυωτά μέλη σχηματίζουν σταυρωτές οριζόντιες και διαγώνιες συνδέσεις μεταξύ των τριών σκελών, δημιουργώντας ένα τριγωνικό μοτίβο που μοιάζει με ιστό σε όλο το ύψος του πύργου. Αυτή η δομή λειτουργεί παράλληλα με τον κωνικό σχεδιασμό του πύργου (πλατύτερη στη βάση, πιο στενή στην κορυφή) για να κατανέμει ομοιόμορφα τα κατακόρυφα φορτία (βάρος πύργου, βάρος εξοπλισμού) και τις πλευρικές δυνάμεις (άνεμος, σεισμική δραστηριότητα) στα τρία σκέλη. Το σωληνοειδές πλέγμα όχι μόνο ενισχύει τη δομική ακαμψία και σταθερότητα, αλλά και βελτιστοποιεί την αεροδυναμική απόδοση - μειώνοντας την αντίσταση του ανέμου κατά 30% σε σύγκριση με τις παραδοσιακές γωνιακές κατασκευές από χάλυβα - καθιστώντας τον πύργο εξαιρετικά προσαρμόσιμο σε σκληρά ή θυελλώδη περιβάλλοντα. Επιπλέον, η χρήση σωληνοειδών μελών διασφαλίζει ότι η κατασκευή είναι ελαφριά, διατηρώντας παράλληλα υψηλή φέρουσα ικανότητα.

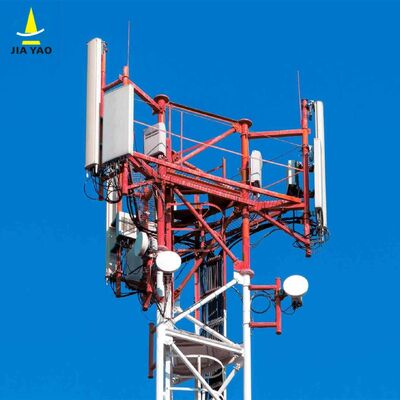

Πώς να τοποθετήσετε το πιάτο MW στον σωληνωτό χαλύβδινο πύργο με 3 πόδια;

Η τοποθέτηση ενός πιάτου μικροκυμάτων (MW) σε έναν σωληνωτό πύργο από χάλυβα με 3 πόδια ακολουθεί μια ασφαλή, τυποποιημένη διαδικασία που ευθυγραμμίζεται με τον δομικό σχεδιασμό του πύργου και τα βιομηχανικά πρότυπα:

1. Επαλήθευση προεγκατάστασης: Επιβεβαιώστε τη φέρουσα ικανότητα του πύργου (σύμφωνα με τα πρότυπα TIA-222-G και GB 50017) για να βεβαιωθείτε ότι μπορεί να υποστηρίξει το πιάτο MW, το υλικό στερέωσης και τα σχετικά φορτία. Επιθεωρήστε τα προεγκατεστημένα στηρίγματα κεραίας του πύργου (ενσωματωμένα αξεσουάρ) για δομική ακεραιότητα.
2. Προετοιμασία βραχίονα: Χρησιμοποιήστε τους ειδικούς βραχίονες κεραίας του πύργου (ή ειδικά κατασκευασμένους βραχίονες συμβατούς με το σωληνωτό πλέγμα) και στερεώστε τους στα κύρια πόδια ή στα δικτυωτά δικτυώματα του πύργου χρησιμοποιώντας μπουλόνια υψηλής αντοχής βαθμού 8.8 (ISO 898). Βεβαιωθείτε ότι οι βραχίονες είναι ευθυγραμμισμένοι με την προβλεπόμενη διαδρομή επικοινωνίας από σημείο σε σημείο και σφιγμένοι στην καθορισμένη ροπή.
3. Ανύψωση και τοποθέτηση πιάτων: Χρησιμοποιήστε γερανούς ή εξειδικευμένο εξοπλισμό ανύψωσης για να ανυψώσετε το πιάτο MW στο ύψος του στόχου (συνήθως κοντά στα ανώτερα τμήματα του πύργου ή σε μια πλατφόρμα συντήρησης). Προσαρμόστε το αζιμούθιο και την ανύψωση του πιάτου ώστε να ευθυγραμμιστεί με το τελικό σημείο λήψης/εκπομπής, χρησιμοποιώντας εργαλεία ευθυγράμμισης με λέιζερ για ακρίβεια.
4. Ασφαλής στερέωση: Προσαρμόστε το πιάτο MW στα τοποθετημένα στηρίγματα χρησιμοποιώντας συμβατό υλικό, διασφαλίζοντας μια σφιχτή, χωρίς ταλαντεύσεις σύνδεση. Ελέγξτε ξανά τη ροπή του μπουλονιού με βαθμονομημένα εργαλεία για συμμόρφωση με τα πρότυπα συγκόλλησης και στερέωσης AWS D1.1.
5. Δρομολόγηση καλωδίων: Περάστε τα καλώδια σήματος και τροφοδοσίας του πιάτου μέσω των ενσωματωμένων συστημάτων διαχείρισης καλωδίων του πύργου (ή κατά μήκος προστατευμένων μονοπατιών στη δομή του πλέγματος) για να αποφύγετε την έκθεση σε περιβαλλοντική ζημιά. Βεβαιωθείτε ότι τα καλώδια είναι σωστά μονωμένα και στεγανά στα σημεία σύνδεσης.
6. Τελική Επιθεώρηση: Πραγματοποιήστε οπτικό έλεγχο του πιάτου, των βραχιόνων και των συνδέσεων για να επιβεβαιώσετε τη σταθερότητα. Δοκιμή μετάδοσης σήματος για επαλήθευση της ευθυγράμμισης και της λειτουργικότητας. Τηρείτε τα πρωτόκολλα ασφαλείας (π.χ. προστασία από πτώση για τους εργαζόμενους) σε όλη την εγκατάσταση.

Κύρια δομή του σωληνοειδούς πύργου από χάλυβα με 3 πόδια;

Η κύρια δομή ενός σωληνοειδούς πύργου από χάλυβα με 3 πόδια είναι ένα αυτοφερόμενο σύστημα τριγωνικού πλαισίου σχεδιασμένο για σταθερότητα, φέρουσα και αεροδυναμική απόδοση, που αποτελείται από τρία βασικά στοιχεία:

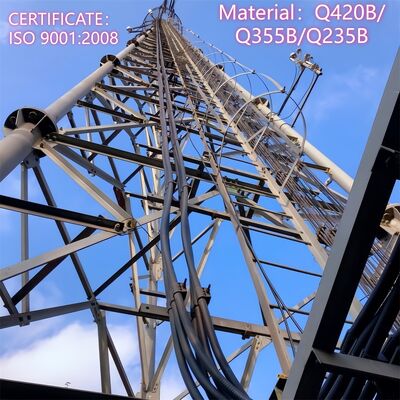

• Τρία κάθετα σωληνοειδή πόδια: Τα κύρια φέροντα στοιχεία, κατασκευασμένα από χαλύβδινους σωλήνες χωρίς ραφή ή συγκολλημένους (συμμορφώνονται με τα πρότυπα Q345B/ASTM A500). Τακτοποιημένα σε τριγωνική διαμόρφωση, αυτά τα πόδια μεταφέρουν το συνολικό βάρος του πύργου (συμπεριλαμβανομένου του εξοπλισμού και των περιβαλλοντικών φορτίων) στο θεμέλιο.
• Σωληνοειδή δικτυωτά δικτυώματα: Μικρότεροι κοίλοι σωλήνες από χάλυβα που συνδέουν τα τρία κύρια σκέλη οριζόντια και διαγώνια. Αυτό το διασταυρούμενο σύστημα ζευκτών κατανέμει ομοιόμορφα τα φορτία, ενισχύει τη δομική ακαμψία και μειώνει την αντίσταση στον αέρα, διαμορφώνοντας το χαρακτηριστικό μοτίβο πλέγματος του πύργου.

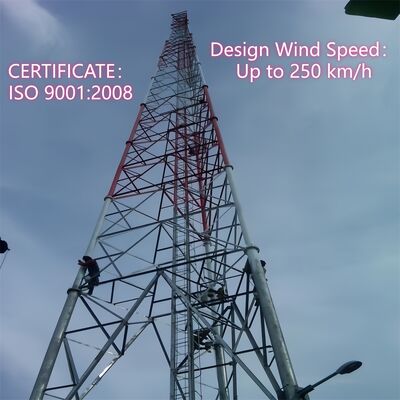

• Συνδέσεις κωνικού πλαισίου & φλάντζας: Ο πύργος στενεύει σταδιακά από τη βάση προς την κορυφή (πλατύτερη βάση, στενότερη κορυφή) για βελτιστοποίηση της αντίστασης σε ισχυρούς ανέμους (έως 200 km/h) και σεισμούς. Τα τμήματα του πύργου ενώνονται μέσω βιδωτών φλάντζες υψηλής εφελκυσμού, εξασφαλίζοντας ασφαλή συναρμολόγηση και μειώνοντας τους κινδύνους συντήρησης.

Αυτά τα εξαρτήματα αποτελούν τη δομική ραχοκοκαλιά, με ενσωματωμένα εξαρτήματα (π.χ. πλατφόρμες, σκάλες) που προσθέτουν λειτουργική υποστήριξη χωρίς να διακυβεύεται η ακεραιότητα της κύριας δομής.

Πλατφόρμα, σκάλα

Α. Πλατφόρμα

• Σκοπός: Χρησιμεύει ως σταθερός υπερυψωμένος χώρος εργασίας για εγκατάσταση, συντήρηση ή επιθεώρηση πιάτων MW, κεραιών, αισθητήρων ή άλλου εξοπλισμού. Παρέχει επίσης ένα ασφαλές σημείο ανάπαυσης για τους εργαζόμενους κατά την πρόσβαση στον πύργο.
• Χαρακτηριστικά σχεδιασμού: Κατασκευασμένο από γαλβανισμένο χάλυβα (ανά ASTM A123 για αντοχή στη διάβρωση) και ενσωματωμένο στη δομή του πλέγματος σε καθορισμένα ύψη. Εξοπλισμένο με κιγκλιδώματα ασφαλείας για την αποφυγή πτώσεων και αντιολισθητικές επιφάνειες για σταθερότητα των εργαζομένων. Σχεδιασμένο για να υποστηρίζει το βάρος των εργαζομένων, των εργαλείων και του εξοπλισμού, ευθυγραμμιζόμενο με τη συνολική φέρουσα ικανότητα του πύργου. Μπορεί να περιλαμβάνει καταπακτές πρόσβασης για εύκολη μετακίνηση μεταξύ των τμημάτων του πύργου.
• Βασικό πλεονέκτημα: Τοποθετείται στρατηγικά κοντά σε σημεία στερέωσης εξοπλισμού για τον εξορθολογισμό των εργασιών συντήρησης, βελτιώνοντας τη λειτουργική απόδοση.

Β. Σκάλα

• Σκοπός: Ένα αποκλειστικό σύστημα πρόσβασης ασφαλείας που επιτρέπει στους εργαζόμενους να σκαρφαλώνουν στον πύργο για να φτάσουν σε πλατφόρμες, εξοπλισμό ή ανώτερα τμήματα για εγκατάσταση, επιθεώρηση ή επισκευή.
• Χαρακτηριστικά σχεδιασμού: Κατασκευασμένο από γαλβανισμένο χάλυβα για ανθεκτικότητα και αντοχή στη διάβρωση, με ίσα σκαλοπάτια (ανά βιομηχανικά πρότυπα ασφαλείας) για άνετη αναρρίχηση. Εξοπλισμένο με μηχανισμούς κατά της πτώσης (π.χ. οδηγούς καλωδίων για ιμάντες ασφαλείας) για την ελαχιστοποίηση των κινδύνων πτώσης—σύμφωνα με την προδιαγραφή σχεδίασης της «σκάλας κατά της πτώσης» του πύργου. Προσαρμόζεται κάθετα στα κύρια πόδια ή στα δικτυωτά δικτυώματα, εξασφαλίζοντας μια ασφαλή, σταθερή διαδρομή.
• Συμμόρφωση: Σχεδιασμένο σύμφωνα με τους κανονισμούς ασφαλείας και τα πρότυπα σχεδιασμού πύργων (π.χ. TIA-222-G, GB 50017), δίνοντας προτεραιότητα στην προστασία των εργαζομένων κατά την κατακόρυφη πρόσβαση.

Μαζί, η πλατφόρμα και η σκάλα ενισχύουν τη χρηστικότητα του πύργου επιτρέποντας ασφαλή, αποτελεσματική πρόσβαση σε εξοπλισμό μεγάλου υψομέτρου, υποστηρίζοντας τη συνεχή λειτουργία και συντήρηση, ενώ τηρούνται οι απαιτήσεις ασφάλειας και ανθεκτικότητας της βιομηχανίας.

Κάντε κλικ εδώ για περισσότερες πληροφορίες!!!

Επισκέψεις πελατών

Συναρμολόγηση,Δοκιμή Πύργου Γαλβανισμού Χάλυβα

Πιστοποιήσεις

Κάντε κλικ εδώ για περισσότερες πληροφορίες!!!

Προσαρμοσμένοι τύποι προϊόντων και πλεονέκτημα

Αυτοστηριζόμενος Πύργος 
Ο αυτοφερόμενος πύργος είναι συνήθως πύργος 3 ποδιών και 4 ποδιών και το υλικό του είναι χαλύβδινος σωλήνας ή χάλυβας γωνίας. Όσον αφορά τη σύνδεση, ο σωληνωτός πύργος συνδέεται με φλάντζα και ο γωνιακός χαλύβδινος πύργος συνδέεται με παξιμάδια και μπουλόνια.
Χαρακτηριστικά:
1.Μικρός συντελεστής φορτίου ανέμου, ισχυρή αντίσταση ανέμου.
2.Εξοικονόμηση πόρων γης, βολική τοποθεσία.
Βολική μεταφορά και εγκατάσταση.

Pipe Steel Tower
Ο πύργος σωλήνων αναφέρεται σε μια αυτοφερόμενη κατασκευή από ψηλό χάλυβα με στήλη πύργου κατασκευασμένη από χαλύβδινους σωλήνες και τμήμα σώματος πύργου σε τριγωνικό σχήμα. Τα κύρια χαρακτηριστικά του είναι ότι η στήλη του πύργου τριών σωλήνων είναι κατασκευασμένη από χαλύβδινους σωλήνες και το τμήμα του σώματος του πύργου είναι σε τριγωνικό σχήμα, το οποίο είναι μια πολυώροφα χαλύβδινη κατασκευή διαφορετική από γωνιακό χάλυβα.

Μονόπολος Πύργος 
Ο πύργος ενός σωλήνα που ονομάζεται επίσης μονοπολικός πύργος, είναι ένας τύπος που χρησιμοποιείται συνήθως, με όμορφη εμφάνιση, που καλύπτει μια μικρή περιοχή 9 έως 18 τετραγωνικών μέτρων, οικονομικά αποδοτικός και υιοθετείται από την πλειοψηφία της κατασκευής. Το σώμα του πύργου υιοθετεί πιο λογικό τμήμα, το οποίο συνδέεται μέσω μπουλονιού υψηλής αντοχής. Έχει τα χαρακτηριστικά της εύκολης εγκατάστασης και μπορεί να προσαρμοστεί σε μια ποικιλία πολύπλοκων πεδίων.

Guyed Tower 
Ο πύργος Guyed έχει μια νέα εμφάνιση και το μεγαλύτερο χαρακτηριστικό του ενισχύεται με τη χρήση ατσάλινο σύρμα. Ο Guyed Tower είναι ένας κοινός τύπος πύργου επικοινωνίας που είναι οικονομικός και πρακτικός. Είναι πιο ελαφρύ και φθηνότερο από τα άλλα. Είναι πολύ κατάλληλο για τις ευρύτερες γεωγραφικές περιοχές.

Πύργος Φρουράς
Η σκοπιά είναι ένα πολυλειτουργικό κτίριο που χρησιμοποιείται κυρίως για την παρατήρηση του περιβάλλοντος περιβάλλοντος και παίζει σημαντικό ρόλο σε πολλαπλά πεδία. Ο σχεδιασμός του δίνει έμφαση στην αρμονία και την ενότητα με το φυσικό περιβάλλον και το αρχιτεκτονικό στυλ συνήθως συντονίζεται με το περιβάλλον. Οι πύργοι παρατήρησης συνήθως αποτελούνται από σώματα πύργων, πλατφόρμες, πύργους και σκάλες, με συμπαγείς και ανθεκτικές κατασκευές.

Καμουφλαρισμένος Πύργος Δέντρων
Το Camouflaged Tree Tower είναι επίσης ένα είδος τεχνητού δέντρου του Bionic Tree Tower, στη βάση σαν αληθινή, συν το προσεγμένο σχέδιο, όταν τοποθετηθεί ανάμεσα στα αληθινά δέντρα σε περιοχή περιήγησης, πάρκο και πλατεία, θα είναι μέρος της φύσης.
Χαρακτηριστικά:
1. Εξαιρετική δομή και υπέροχη εμφάνιση.
2. Ισχυρή δομική σταθερότητα και μεγάλη διάρκεια ζωής.
3. Μικρή έκταση και μεγάλη οικονομική επίδραση.
