17 27 37M 3 Πόδι Σωληνωτός Γαλβανισμένος Χάλυβας Πολλαπλών Ζωνών Εξωτερικός Πύργος Σήματος 5G 4G Μικροκυμάτων Τηλεόρασης Επικοινωνίας

Ειδικευόμαστε στο σχεδιασμό και την κατασκευή προσαρμοσμένων χαλύβδινων πύργων για τηλεπικοινωνίες, παρακολούθηση, παρατήρηση και εφαρμογές ασφαλείας. Παρακάτω είναι οι λεπτομερείς πληροφορίες προϊόντος:

1. Βασικές λεπτομέρειες:
Τόπος προέλευσης: Χεμπέι, Κίνα (Ηπειρωτική) ; Μάρκα: Jaoyao ή OEM ; Αριθμός μοντέλου: Πύργος Τηλεπικοινωνιών
Επεξεργασία επιφάνειας: Γαλβανισμένο εν θερμώ ή βαμμένο.
2. Συσκευασία & Παράδοση:
Λεπτομέρειες συσκευασίας: Ο πύργος τηλεπικοινωνιών θα δεθεί με γαλβανισμένη ταινία σύμφωνα με τις απαιτήσεις του πελάτη.
Παράδοση: Αποστέλλεται σε 20 ημέρες μετά την πληρωμή από το λιμάνι της Τιαντζίν
Μέλη πύργου: Ένας χαλύβδινος πύργος χωρίζεται σε πολλά πακέτα.
Βίδες: Το υλικό συσκευασίας είναι ανθεκτική νάιλον τσάντα ή ατσάλινο βαρέλι.
3. Τεχνικά Δεδομένα

Ποια είναι η δομή πλέγματος του τριποδικού σωληνωτού χαλύβδινου πύργου;

Η δομή πλέγματος ενός τριποδικού σωληνωτού χαλύβδινου πύργου είναι ένα πλαίσιο τύπου τραβέρσας που συνδέει τα τρία κάθετα σωληνωτά πόδια του πύργου. Αποτελούμενα από μικρότερους κοίλους χαλύβδινους σωλήνες (σύμφωνους με το υλικό του κύριου ποδιού, π.χ., απρόσκοπτοι/συγκολλημένοι χαλύβδινοι σωλήνες), αυτά τα μέλη πλέγματος σχηματίζουν οριζόντιες και διαγώνιες συνδέσεις μεταξύ των τριών ποδιών, δημιουργώντας ένα τριγωνικό μοτίβο σαν ιστός καθ' όλο το ύψος του πύργου. Αυτή η δομή λειτουργεί σε συνδυασμό με το κωνικό σχέδιο του πύργου (πλατύτερο στη βάση, στενότερο στην κορυφή) για να κατανείμει ομοιόμορφα τα κάθετα φορτία (βάρος πύργου, βάρος εξοπλισμού) και τις πλευρικές δυνάμεις (άνεμος, σεισμική δραστηριότητα) στα τρία πόδια. Το σωληνωτό πλέγμα όχι μόνο ενισχύει τη δομική ακαμψία και σταθερότητα, αλλά βελτιστοποιεί επίσης την αεροδυναμική απόδοση—μειώνοντας την αντίσταση του ανέμου κατά 30% σε σύγκριση με τις παραδοσιακές δομές πλέγματος από γωνιακό χάλυβα—καθιστώντας τον πύργο εξαιρετικά προσαρμόσιμο σε σκληρά ή ανεμώδη περιβάλλοντα. Επιπλέον, η χρήση σωληνωτών μελών διασφαλίζει ότι η δομή είναι ελαφριά, διατηρώντας παράλληλα υψηλή φέρουσα ικανότητα.

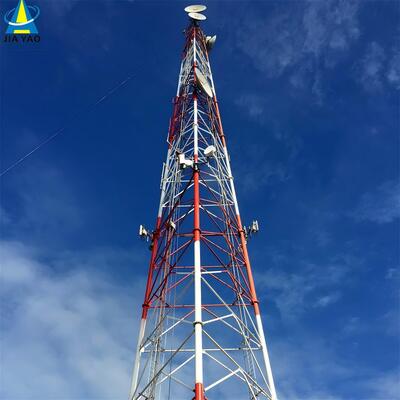

Πώς να τοποθετήσετε τον δίσκο MW στον τριποδικό σωληνωτό χαλύβδινο πύργο;

Η τοποθέτηση ενός δίσκου μικροκυμάτων (MW) σε έναν τριποδικό σωληνωτό χαλύβδινο πύργο ακολουθεί μια ασφαλή, τυποποιημένη διαδικασία ευθυγραμμισμένη με το δομικό σχέδιο του πύργου και τα πρότυπα της βιομηχανίας:

1. Προ-εγκατάσταση Επαλήθευση: Επιβεβαιώστε τη φέρουσα ικανότητα του πύργου (σύμφωνα με τα πρότυπα TIA-222-G και GB 50017) για να διασφαλίσετε ότι μπορεί να υποστηρίξει τον δίσκο MW, το υλικό στερέωσης και τα σχετικά φορτία. Επιθεωρήστε τις προ-εγκατεστημένες βάσεις κεραίας του πύργου (ενσωματωμένα αξεσουάρ) για δομική ακεραιότητα.
2. Προετοιμασία Βάσης: Χρησιμοποιήστε τις ειδικές βάσεις κεραίας του πύργου (ή προσαρμοσμένες βάσεις συμβατές με το σωληνωτό πλέγμα) και στερεώστε τις στα κύρια πόδια του πύργου ή στις τραβέρσες πλέγματος χρησιμοποιώντας βίδες υψηλής αντοχής Βαθμού 8.8 (ISO 898). Βεβαιωθείτε ότι οι βάσεις είναι ευθυγραμμισμένες με την προβλεπόμενη διαδρομή επικοινωνίας σημείο-προς-σημείο και σφιγμένες στην καθορισμένη ροπή.
3. Ανύψωση και Τοποθέτηση Δίσκου: Χρησιμοποιήστε γερανούς ή ειδικό εξοπλισμό ανύψωσης για να ανυψώσετε τον δίσκο MW στο επιθυμητό ύψος (συνήθως κοντά στα ανώτερα τμήματα του πύργου ή σε πλατφόρμα συντήρησης). Ρυθμίστε την αζιμουθιακή και την ανύψωση του δίσκου για να ευθυγραμμιστεί με το σημείο λήψης/εκπομπής, χρησιμοποιώντας εργαλεία ευθυγράμμισης λέιζερ για ακρίβεια.
4. Ασφαλής Στερέωση: Συνδέστε τον δίσκο MW στις τοποθετημένες βάσεις χρησιμοποιώντας συμβατό υλικό, εξασφαλίζοντας μια σφιχτή σύνδεση χωρίς κούνημα. Επανελέγξτε τη ροπή των βιδών με βαθμονομημένα εργαλεία για να συμμορφωθείτε με τα πρότυπα συγκόλλησης και στερέωσης AWS D1.1.
5. Δρομολόγηση Καλωδίων: Δρομολογήστε τα καλώδια σήματος και τροφοδοσίας του δίσκου μέσω των ενσωματωμένων συστημάτων διαχείρισης καλωδίων του πύργου (ή κατά μήκος προστατευμένων διαδρομών στη δομή πλέγματος) για να αποφύγετε την έκθεση σε περιβαλλοντικές ζημιές. Βεβαιωθείτε ότι τα καλώδια είναι σωστά μονωμένα και αδιάβροχα στα σημεία σύνδεσης.
6. Τελική Επιθεώρηση: Πραγματοποιήστε οπτικό έλεγχο του δίσκου, των βάσεων και των συνδέσεων για να επιβεβαιώσετε τη σταθερότητα. Δοκιμάστε τη μετάδοση σήματος για να επαληθεύσετε την ευθυγράμμιση και τη λειτουργικότητα. Τηρήστε τα πρωτόκολλα ασφαλελούς λειτουργίας (π.χ., προστασία από πτώση για τους εργαζόμενους) καθ' όλη τη διάρκεια της εγκατάστασης.

Κύρια δομή του τριποδικού σωληνωτού χαλύβδινου πύργου;

Η κύρια δομή ενός τριποδικού σωληνωτού χαλύβδινου πύργου είναι ένα αυτοφερόμενο, τριγωνικό σύστημα πλαισίου σχεδιασμένο για σταθερότητα, φέρουσα ικανότητα και αεροδυναμική απόδοση, που αποτελείται από τρία βασικά στοιχεία:

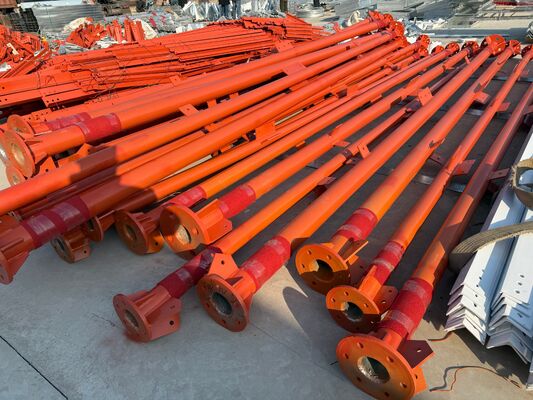

• Τρία Κάθετα Σωληνωτά Πόδια: Τα κύρια φέροντα στοιχεία, κατασκευασμένα από απρόσκοπτους ή συγκολλημένους χαλύβδινους σωλήνες (σύμφωνα με τα πρότυπα Q345B/ASTM A500). Διάταξη σε τριγωνική διαμόρφωση, αυτά τα πόδια μεταφέρουν το συνολικό βάρος του πύργου (συμπεριλαμβανομένων των φορτίων εξοπλισμού και περιβάλλοντος) στο θεμέλιο.
• Σωληνωτές Τραβέρσες Πλέγματος: Μικρότεροι κοίλοι χαλύβδινοι σωλήνες που συνδέουν τα τρία κύρια πόδια οριζόντια και διαγώνια. Αυτό το σύστημα τραβέρσας διασταυρούμενης σύνδεσης κατανέμει ομοιόμορφα τα φορτία, ενισχύει τη δομική ακαμψία και μειώνει την αντίσταση του ανέμου, σχηματίζοντας το χαρακτηριστικό μοτίβο πλέγματος του πύργου.
• Κωνικό Πλαίσιο & Συνδέσεις Φλάντζας: Ο πύργος στενεύει σταδιακά από τη βάση προς την κορυφή (πλατύτερη βάση, στενότερη κορυφή) για να βελτιστοποιήσει την αντίσταση σε ισχυρούς ανέμους (έως 200 χλμ/ώρα) και σεισμούς. Τα τμήματα του πύργου συνδέονται μέσω φλαντζών με βίδες υψηλής αντοχής, εξασφαλίζοντας ασφαλή συναρμολόγηση και μειώνοντας τους κινδύνους συντήρησης.

Αυτά τα στοιχεία σχηματίζουν τη δομική ραχοκοκαλιά, με ενσωματωμένα αξεσουάρ (π.χ., πλατφόρμες, σκάλες) που προσθέτουν λειτουργική υποστήριξη χωρίς να διακυβεύουν την ακεραιότητα της κύριας δομής.

Πλατφόρμα, σκάλα

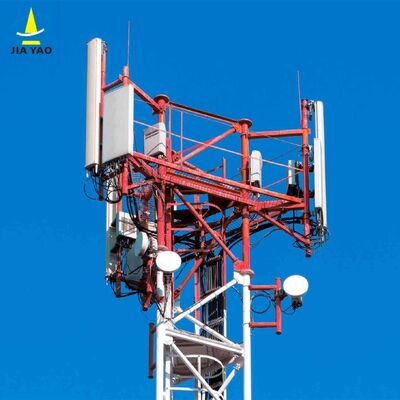

Α. Πλατφόρμα

• Σκοπός: Λειτουργεί ως σταθερός υπερυψωμένος χώρος εργασίας για την εγκατάσταση, συντήρηση ή επιθεώρηση δίσκων MW, κεραιών, αισθητήρων ή άλλου εξοπλισμού. Παρέχει επίσης ένα ασφαλές σημείο ανάπαυσης για τους εργαζόμενους κατά την πρόσβαση στον πύργο.
• Χαρακτηριστικά Σχεδιασμού: Κατασκευασμένη από γαλβανισμένο χάλυβα (σύμφωνα με το ASTM A123 για αντοχή στη διάβρωση) και ενσωματωμένη στη δομή πλέγματος σε καθορισμένα ύψη. Εξοπλισμένη με προστατευτικά κιγκλιδώματα για την αποφυγή πτώσεων και αντιολισθητικές επιφάνειες για σταθερότητα των εργαζομένων. Σχεδιασμένη για να υποστηρίζει το βάρος εργαζομένων, εργαλείων και εξοπλισμού, ευθυγραμμισμένη με τη συνολική φέρουσα ικανότητα του πύργου. Μπορεί να περιλαμβάνει καταπακτές πρόσβασης για εύκολη μετακίνηση μεταξύ των τμημάτων του πύργου.
• Βασικό Πλεονέκτημα: Τοποθετημένη στρατηγικά κοντά στα σημεία στερέωσης του εξοπλισμού για την απλοποίηση των εργασιών συντήρησης, βελτιώνοντας την επιχειρησιακή αποδοτικότητα.

Β. Σκάλα

• Σκοπός: Ένα ειδικό σύστημα πρόσβασης ασφαλείας που επιτρέπει στους εργαζόμενους να ανεβαίνουν στον πύργο για να φτάσουν σε πλατφόρμες, εξοπλισμό ή ανώτερα τμήματα για εγκατάσταση, επιθεώρηση ή επισκευές.
• Χαρακτηριστικά Σχεδιασμού: Κατασκευασμένη από γαλβανισμένο χάλυβα για ανθεκτικότητα και αντοχή στη διάβρωση, με ομοιόμορφα κατανεμημένα σκαλοπάτια (σύμφωνα με τα πρότυπα ασφαλελούς λειτουργίας) για άνετη αναρρίχηση. Εξοπλισμένη με μηχανισμούς κατά της πτώσης (π.χ., οδηγούς καλωδίων για ζώνες ασφαλείας) για την ελαχιστοποίηση των κινδύνων πτώσης—σύμφωνη με την προδιαγραφή σχεδιασμού του πύργου "σκάλα κατά της πτώσης". Συνδέεται κάθετα στα κύρια πόδια ή στις τραβέρσες πλέγματος, εξασφαλίζοντας μια ασφαλή, σταθερή διαδρομή.
• Συμμόρφωση: Σχεδιασμένη σύμφωνα με τους κανονισμούς ασφαλείας και τα πρότυπα σχεδιασμού πύργων (π.χ., TIA-222-G, GB 50017), δίνοντας προτεραιότητα στην προστασία των εργαζομένων κατά την κάθετη πρόσβαση.

Μαζί, η πλατφόρμα και η σκάλα ενισχύουν τη χρηστικότητα του πύργου, επιτρέποντας την ασφαλή, αποτελεσματική πρόσβαση σε εξοπλισμό σε μεγάλο υψόμετρο, υποστηρίζοντας τη συνεχή λειτουργία και συντήρηση, ενώ παράλληλα τηρούνται οι απαιτήσεις ασφαλείας και ανθεκτικότητας της βιομηχανίας.

Πατήστε Εδώ Για Περισσότερες Πληροφορίες!!!

Επισκέψεις πελατών

Συναρμολόγηση,Δοκιμή Γαλβανισμένου Χαλύβδινου Πύργου

Πιστοποιήσεις

Πατήστε Εδώ Για Περισσότερες Πληροφορίες!!!

Προσαρμοσμένοι τύποι προϊόντων & πλεονέκτημα

Αυτοφερόμενος Πύργος 
Ο αυτοφερόμενος πύργος είναι συνήθως 3 ή 4 πόδια, και το υλικό του είναι χαλύβδινος σωλήνας ή γωνιακός χάλυβας. Όσον αφορά τη σύνδεση, ο σωληνωτός πύργος συνδέεται με φλάντζα, και ο πύργος γωνιακού χάλυβα συνδέεται με παξιμάδια και βίδες. 
Χαρακτηριστικά: 
1. Μικρός συντελεστής φορτίου ανέμου, ισχυρή αντίσταση στον άνεμο. 
2. Εξοικονόμηση πόρων γης, βολική τοποθεσία. 
Βολική μεταφορά και εγκατάσταση. 

Πύργος από Χαλύβδινο Σωλήνα

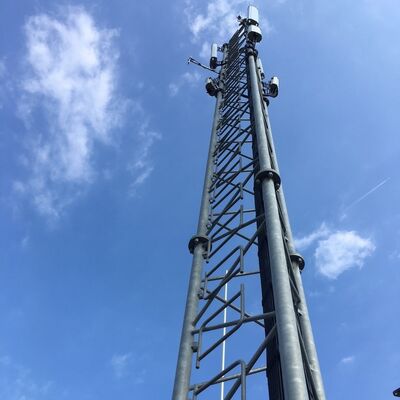

Ο σωληνωτός πύργος αναφέρεται σε μια αυτοφερόμενη χαλύβδινη κατασκευή υψηλού ύψους με στήλη πύργου από χαλύβδινους σωλήνες και τμήμα σώματος πύργου σε τριγωνικό σχήμα. Τα κύρια χαρακτηριστικά του είναι ότι η στήλη του τριπλού σωληνωτού πύργου είναι κατασκευασμένη από χαλύβδινους σωλήνες και το τμήμα του σώματος του πύργου είναι σε τριγωνικό σχήμα, το οποίο είναι μια χαλύβδινη κατασκευή υψηλού ύψους διαφορετική από τον γωνιακό χάλυβα.

Μονοπολικός Πύργος 
Ο μονοσωλήνιος πύργος, γνωστός και ως μονοπολικός πύργος, είναι ένας συχνά χρησιμοποιούμενος τύπος, με όμορφη εμφάνιση, καλύπτει μια μικρή περιοχή 9 έως 18 τετραγωνικών μέτρων, οικονομικά αποδοτικός, και υιοθετείται από την πλειοψηφία των κατασκευών. Το σώμα του πύργου υιοθετεί μια πιο λογική διατομή, η οποία συνδέεται μέσω βίδας υψηλής αντοχής. Έχει τα χαρακτηριστικά της εύκολης εγκατάστασης και μπορεί να προσαρμοστεί σε διάφορες περίπλοκες τοποθεσίες. 

Στηριζόμενος Πύργος 
Ο στηριζόμενος πύργος έχει μια νέα εμφάνιση, και το μεγαλύτερο χαρακτηριστικό του είναι η ενίσχυση με χρήση χαλύβδινου συρματόσχοινου. Ο στηριζόμενος πύργος είναι ένας κοινός τύπος πύργου επικοινωνίας που είναι οικονομικός και πρακτικός. Είναι ελαφρύτερος και φθηνότερος από τους άλλους. Είναι πολύ κατάλληλος για γεωγραφικές ευρείες περιοχές. 

Πύργος Φύλαξης
Ο πύργος παρατήρησης είναι ένα πολυλειτουργικό κτίριο που χρησιμοποιείται κυρίως για την παρατήρηση του περιβάλλοντος χώρου και παίζει σημαντικό ρόλο σε πολλαπλά πεδία. Ο σχεδιασμός του δίνει έμφαση στην αρμονία και την ενότητα με το φυσικό περιβάλλον, και το αρχιτεκτονικό στυλ συνήθως συντονίζεται με το περιβάλλον. Οι πύργοι παρατήρησης αποτελούνται συνήθως από σώμα πύργου, πλατφόρμες, πύργους και σκάλες, με συμπαγείς και ανθεκτικές κατασκευές.

Πύργος Παραλλαγής Δέντρου
Ο Πύργος Παραλλαγής Δέντρου είναι επίσης ένα είδος τεχνητού δέντρου, τύπου πύργου Bionic, με βάση σαν αληθινό, συν την προσεκτική σχεδίαση, όταν τοποθετείται ανάμεσα στα αληθινά δέντρα σε περιοχή περιπάτου, πάρκο και πλατεία, θα είναι μέρος της φύσης. 
Χαρακτηριστικά: 
1. Εξαιρετική δομή και υπέροχη εμφάνιση. 
2. Ισχυρή δομική σταθερότητα και μεγάλη διάρκεια ζωής. 
3. Μικρή κάλυψη χώρου και μεγάλο οικονομικό αποτέλεσμα.

Οι Υπηρεσίες μας

Η JIAYAO CO., LTD. είναι επαγγελματίας κατασκευαστής πύργων τηλεπικοινωνιών και εγκεκριμένη από το ISO9001. Δεσμευόμαστε να παρέχουμε στους πελάτες τις πιο βελτιστοποιημένες λύσεις και τον καλύτερο πύργο επικοινωνίας. Πολλά προϊόντα έχουν εξαχθεί στις ΗΠΑ, την Ευρώπη και άλλες 55 διαφορετικές χώρες.
Ειδικευόμαστε στο σχεδιασμό και την κατασκευή πύργων γωνιακού χάλυβα, πύργων χαλύβδινων σωλήνων, μονοπολικών πύργων, πύργων πεύκου, στηριζόμενων πύργων και πύργων φύλαξης. Τα τμήματά μας περιλαμβάνουν σχεδιασμό, έρευνα & ανάπτυξη, επιθεώρηση, εργαστήριο, QC, γαλβάνισμα και τμήματα χαλύβδινων πύργων. Οι πρώτες ύλες μας προέρχονται από διάσημα χαλυβουργεία στην Κίνα: HBIS Group, Baowu Steel Group, Shougang Group.
​
