Α36 ASTM 4 πόδια Γαλβανισμένο Telecom Steel Gratice Πύργος για την ανάπτυξη αξιόπιστων λύσεων Διαδικτύου

JIAYAO CO.,LID

Πύργος πλέγματος από γωνιακό χάλυβα 4 ποδιών είναι μια αυτόνομη, χαλύβδινη κατασκευή υψηλής αντοχής σχεδιασμένη για την υποστήριξη κρίσιμων υποδομών. Χαρακτηρίζεται από το τετράγωνο πλαίσιο τεσσάρων ποδιών και τις διασταυρούμενες συνδέσεις πλέγματος, λειτουργεί ως αξιόπιστος κορμός για επικοινωνίες, μεταφορά ενέργειας και άλλες βιομηχανικές εφαρμογές παγκοσμίως. Σε αντίθεση με τους πύργους με οπλισμό που βασίζονται σε εξωτερικά καλώδια για σταθερότητα, αυτός ο αυτόνομος σχεδιασμός στέκεται ανεξάρτητα, καθιστώντας τον προσαρμόσιμο σε ποικίλα περιβάλλοντα, από αστικές περιοχές έως απομακρυσμένες περιοχές.

Ως ακρογωνιαίος λίθος της σύγχρονης υποδομής, ο πύργος πλέγματος από γωνιακό χάλυβα 4 ποδιών συνδυάζει ανθεκτικότητα, ευελιξία και πρακτικότητα για να καλύψει τις αυξανόμενες απαιτήσεις των τομέων επικοινωνιών, ενέργειας και επιτήρησης. Ο ώριμος σχεδιασμός και η αξιόπιστη απόδοσή του τον καθιστούν προτιμώμενη επιλογή για έργα παγκοσμίως.

Περιγραφή προϊόντος

Λεπτομέρειες συσκευασίας:Ο πύργος τηλεπικοινωνιών θα δεσμεύεται με γαλβανισμένη ταινία σύμφωνα με τις απαιτήσεις του πελάτη.

Παράδοση:Αποστέλλεται σε 20 ημέρες μετά την πληρωμή από το λιμάνι της Τιαντζίν

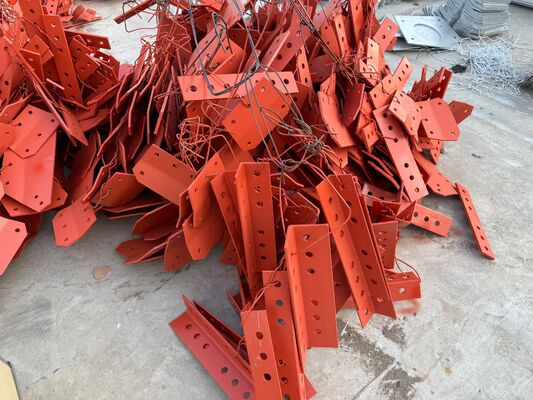

Μέλη πύργου:Ένας χαλύβδινος πύργος χωρίζεται σε διάφορες δεσμίδες.

Βίδες: Σακούλα Pacrum.lon ή χάλυβας

Ειδικευόμαστε στο σχεδιασμό και την κατασκευή προσαρμοσμένων χαλύβδινων πύργων για εφαρμογές τηλεπικοινωνιών, παρακολούθησης, παρατήρησης και ασφάλειας. Παρακάτω είναι οι λεπτομερείς πληροφορίες προϊόντος:

Ποια είναι η δομή πλέγματος του γωνιακού χαλύβδινου πύργου 4 ποδιών;

Η δομή πλέγματος ενός γωνιακού χαλύβδινου πύργου 4 ποδιών είναι ένα διασταυρούμενο, τρουσάτο πλαίσιο που συνδέει τα τέσσερα κάθετα γωνιακά χαλύβδινα πόδια του πύργου. Αποτελούμενο από διασυνδεδεμένα χαλύβδινα μέλη (συνήθως γωνιακό χάλυβα ή μπάρες πλέγματος), σχηματίζει ένα μοτίβο σαν ιστός που κατανέμει τα φορτία—συμπεριλαμβανομένου του ίδιου του βάρους του πύργου, του βάρους του εξοπλισμού, του ανέμου, των σεισμικών δυνάμεων και των φορτίων πάγου—ομοιόμορφα σε όλα τα τέσσερα πόδια. Αυτή η δομή είναι ενσωματωμένη σε όλο το ύψος του πύργου, συμπληρώνοντας το κωνικό σχέδιο του πύργου (πλατύτερο στη βάση, στενότερο στην κορυφή) για να ενισχύσει τη δομική ακεραιότητα και σταθερότητα. Η διαμόρφωση πλέγματος εξισορροπεί την υψηλή αντοχή με την ελαφριά απόδοση, ελαχιστοποιώντας τη χρήση υλικών, μεγιστοποιώντας παράλληλα την ικανότητα φόρτισης και την αντίσταση σε ακραίες περιβαλλοντικές συνθήκες. Επίσης, διευκολύνει τη ροή του αέρα, μειώνοντας την αντίσταση του ανέμου και βελτιώνοντας περαιτέρω τη συνολική σταθερότητα του πύργου.

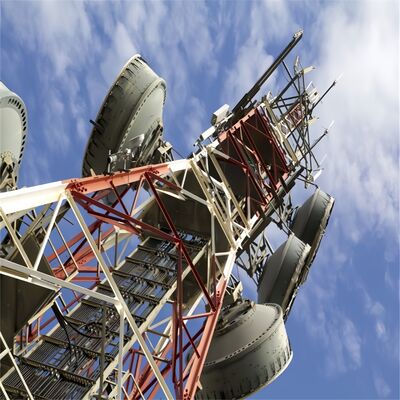

Πώς να τοποθετήσετε τον δίσκο MW στον γωνιακό χαλύβδινο πύργο 4 ποδιών;​

Η τοποθέτηση ενός δίσκου μικροκυμάτων (MW) σε έναν γωνιακό χαλύβδινο πύργο 4 ποδιών ακολουθεί μια συστηματική διαδικασία που συμμορφώνεται με τους κανόνες ασφαλείας:

1. Προετοιμασία πριν την εγκατάσταση: Επαληθεύστε την ικανότητα φόρτισης του πύργου για να διασφαλίσετε ότι μπορεί να υποστηρίξει το βάρος του δίσκου MW (συμπεριλαμβανομένου του δίσκου, του βραχίονα στήριξης και του σχετικού υλικού. Ελέγξτε ότι ο σχεδιασμός του πύργου συμμορφώνεται με τα σχετικά πρότυπα (π.χ., TIA/EIA-222-G/F) για την τοποθέτηση εξοπλισμού.
2. Εγκατάσταση Βραχίονα: Συνδέστε ειδικούς βραχίονες κεραίας/μικροκυμάτων (παρέχονται με τον πύργο ή κατασκευασμένοι κατά παραγγελία) σε προκαθορισμένα σημεία στήριξης στο σώμα του πύργου ή στην πλατφόρμα εξοπλισμού. Αυτοί οι βραχίονες ασφαλίζονται χρησιμοποιώντας βίδες υψηλής αντοχής (που συμμορφώνονται με το πρότυπο ISO 898 βαθμού 6.8/8.8) για να διασφαλιστεί μια σταθερή σύνδεση με τη δομή πλέγματος ή τα πόδια του πύργου.
3. Ανύψωση και Τοποθέτηση Δίσκου: Χρησιμοποιήστε γερανούς ή εξειδικευμένο εξοπλισμό ανύψωσης για να ανυψώσετε τον δίσκο MW στο επιθυμητό ύψος (συνήθως στα ανώτερα τμήματα του πύργου ή σε μια ειδική πλατφόρμα εξοπλισμού). Βεβαιωθείτε ότι ο δίσκος είναι ευθυγραμμισμένος με την προοριζόμενη διαδρομή επικοινωνίας σημείο προς σημείο (προσαρμόστε για αζιμούθιο και ανύψωση όπως απαιτείται).
4. Ασφάλιση Δίσκου: Στερεώστε τον δίσκο MW στους προεγκατεστημένους βραχίονες χρησιμοποιώντας συμβατό υλικό, σφίγγοντας τις βίδες στην καθορισμένη ροπή με βαθμονομημένα εργαλεία. Βεβαιωθείτε ότι ο δίσκος είναι επίπεδος και σταθερός, χωρίς κούνημα ή κίνηση.
5. Δρομολόγηση και Ενσωμάτωση Καλωδίων: Δρομολογήστε τα καλώδια σήματος του δίσκου μέσω των ενσωματωμένων αγωγών καλωδίων του πύργου για να τα προστατεύσετε από περιβαλλοντικές ζημιές. Συνδέστε τα καλώδια στον κατάλληλο εξοπλισμό (π.χ., πομπούς/δέκτες) στη βάση του πύργου ή στην ενδιάμεση πλατφόρμα, διασφαλίζοντας σωστή μόνωση και στεγανοποίηση.
6. Τελική Επιθεώρηση: Πραγματοποιήστε οπτικό έλεγχο για να επιβεβαιώσετε ότι ο δίσκος είναι ασφαλώς τοποθετημένος, οι βραχίονες είναι άθικτοι και τα καλώδια είναι σωστά οργανωμένα. Δοκιμάστε τη μετάδοση σήματος του δίσκου για να επαληθεύσετε την ευθυγράμμιση και τη λειτουργικότητα, τηρώντας τα πρωτόκολλα ασφαλείας καθ' όλη τη διάρκεια της διαδικασίας.

Ποια είναι η κύρια δομή του γωνιακού χαλύβδινου πύργου 4 ποδιών;

Η κύρια δομή ενός γωνιακού χαλύβδινου πύργου 4 ποδιών είναι ένα αυτόνομο πλαίσιο σχεδιασμένο για σταθερότητα και φόρτιση, που αποτελείται από τρία βασικά στοιχεία:

• Τέσσερα Κάθετα Γωνιακά Χαλύβδινα Πόδια: Τα κύρια στοιχεία φόρτισης, κατασκευασμένα από υψηλής ποιότητας δομικό χάλυβα (π.χ., Q235B, Q345B, Q420· συμμορφούμενα με ASTM A36/A572) και διατεταγμένα σε τετράγωνη βάση. Αυτά τα πόδια μεταφέρουν το συνολικό βάρος του πύργου (συμπεριλαμβανομένου του εξοπλισμού και των περιβαλλοντικών φορτίων) στο θεμέλιο.
• Συνδέσεις Πλέγματος Τρούσας: Διασταυρούμενα χαλύβδινα μέλη (γωνιακός χάλυβας ή μπάρες πλέγματος) που συνδέουν τα τέσσερα πόδια οριζόντια και διαγώνια. Αυτό το σύστημα τρούσας κατανέμει τα φορτία ομοιόμορφα σε όλη τη δομή, ενισχύει την ακαμψία και αντιστέκεται σε πλευρικές δυνάμεις (άνεμος, σεισμική δραστηριότητα), σχηματίζοντας το χαρακτηριστικό μοτίβο πλέγματος του πύργου.
• Κωνικό Σχέδιο Πλαισίου: Ο πύργος στενεύει σταδιακά από τη βάση προς την κορυφή (πλατύτερος στο κάτω μέρος, στενότερος στην κορυφή), βελτιστοποιώντας τη δομική ακεραιότητα συγκεντρώνοντας υλικό όπου τα φορτία είναι βαρύτερα (στη βάση) και μειώνοντας την αντίσταση του ανέμου σε υψηλότερα υψόμετρα.

Συμπληρωματικά δομικά στοιχεία (π.χ., πλατφόρμες εξοπλισμού, σκάλες αναρρίχησης και αγωγοί καλωδίων) ενσωματώνονται στο κύριο πλαίσιο για την υποστήριξη της πρακτικής λειτουργικότητας, αλλά τα τέσσερα κάθετα πόδια και οι συνδέσεις πλέγματος τρούσας αποτελούν τη δομική ραχοκοκαλιά του πύργου.

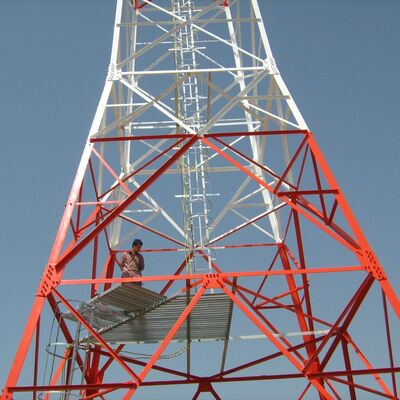

Πλατφόρμα, σκάλα γωνιακού χαλύβδινου πύργου 4 ποδιών

Α. Πλατφόρμα

• Σκοπός: Λειτουργεί ως υπερυψωμένος, σταθερός χώρος εργασίας για την εγκατάσταση, συντήρηση ή επιθεώρηση εξοπλισμού (π.χ., δίσκοι MW, κεραίες 5G, συσκευές παρακολούθησης) και εξαρτημάτων πύργου. Παρέχει επίσης ένα ασφαλές σημείο ανάπαυσης για τους εργαζόμενους κατά την αναρρίχηση.
• Χαρακτηριστικά Σχεδιασμού: Συνήθως κατασκευασμένη από γαλβανισμένο χάλυβα (που συμμορφώνεται με ASTM A123/ISO 1461 για αντοχή στη διάβρωση) και ενσωματωμένη στη δομή πλέγματος του πύργου σε καθορισμένα ύψη. Οι πλατφόρμες μπορεί να περιλαμβάνουν προστατευτικά κιγκλιδώματα, αντιολισθητικές επιφάνειες και θύρες πρόσβασης για τη διασφάλιση της ασφάλειας των εργαζομένων. Είναι σχεδιασμένες για να υποστηρίζουν το βάρος των εργαζομένων, των εργαλείων και του εξοπλισμού, σύμφωνα με τη συνολική ικανότητα φόρτισης του πύργου.
• Προσαρμογή: Μπορεί να προστεθεί σε πολλαπλά ύψη ανάλογα με τις ανάγκες του έργου (π.χ., κοντά σε σημεία στήριξης κεραίας ή στο μέσο του πύργου για συντήρηση).

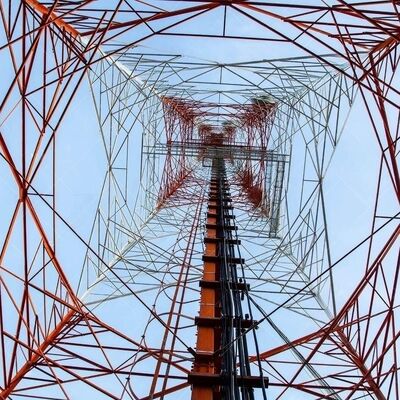

Β. Σκάλα

• Σκοπός: Ένα ειδικό σύστημα πρόσβασης ασφαλείας που επιτρέπει στους εργαζόμενους να αναρριχώνται στον πύργο για να φτάσουν σε πλατφόρμες, εξοπλισμό ή ανώτερα τμήματα για εγκατάσταση, επιθεώρηση ή επισκευές.
• Χαρακτηριστικά Σχεδιασμού: Κατασκευασμένη από γαλβανισμένο χάλυβα για ανθεκτικότητα και αντοχή στη διάβρωση, με ομοιόμορφα κατανεμημένα σκαλοπάτια (σύμφωνα με τα πρότυπα ασφαλείας της βιομηχανίας) για άνετη αναρρίχηση. Βασικά χαρακτηριστικά ασφαλείας περιλαμβάνουν χειρολαβές, συστήματα συγκράτησης πτώσης (π.χ., οδηγούς καλωδίων για ιμάντες) και μερικές φορές περιβλήματα για την αποφυγή πτώσεων. Η σκάλα είναι συνδεδεμένη κάθετα στα πόδια του πύργου ή στην τρούσα πλέγματος, διασφαλίζοντας μια ασφαλή, σταθερή διαδρομή.

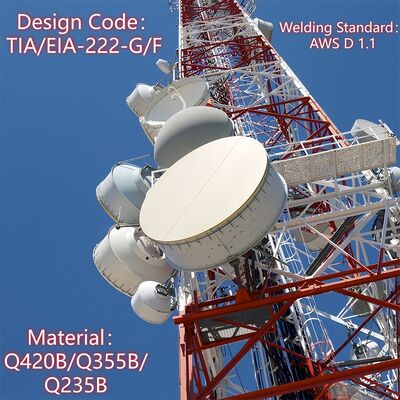

• Συμμόρφωση: Σχεδιασμένη σύμφωνα με τους κανονισμούς ασφαλείας και τα πρότυπα της βιομηχανίας (π.χ., TIA/EIA-222-G/F), δίνοντας προτεραιότητα στην προστασία των εργαζομένων κατά την κάθετη πρόσβαση.

Μαζί, η πλατφόρμα και η σκάλα ενισχύουν τη χρηστικότητα του πύργου επιτρέποντας την ασφαλή, αποτελεσματική πρόσβαση σε εξοπλισμό και εξαρτήματα σε μεγάλο υψόμετρο, υποστηρίζοντας τη συνεχή λειτουργία και συντήρηση.

​

Δοκιμή γαλβανισμένου πύργου γωνιακού χάλυβα

Ο γαλβανισμός είναι μια ζωτικής σημασίας επεξεργασία επιφάνειας για πύργους πλέγματος από γωνιακό χάλυβα 4 ποδιών, παρέχοντας μακροχρόνια αντοχή στη διάβρωση για να αντέχει σε σκληρές εξωτερικές συνθήκες και να επεκτείνει τη διάρκεια ζωής του πύργου πέραν των 20 ετών. Παρακάτω είναι μια απλοποιημένη επισκόπηση των δοκιμών γαλβανισμού του:

1. Βασικοί Στόχοι Δοκιμών

• Διασφάλιση επαρκούς πάχους επίστρωσης για ανθεκτική προστασία από τη διάβρωση.
• Επαλήθευση της ομοιόμορφης επίστρωσης ψευδαργύρου και της ισχυρής πρόσφυσης (αποφυγή ξεφλουδίσματος/αποκόλλησης).
• Έλεγχος για απουσία κρίσιμων ελλείψεων (π.χ., γυμνός χάλυβας, ρωγμές, πόροι).
• Συμμόρφωση με διεθνή πρότυπα (ASTM A123, ISO 1461).

2. Βασικές Μέθοδοι Δοκιμών (Διεξάγονται μετά το εργοστάσιο και μετά την εγκατάσταση)

• Πάχος Επίστρωσης: Χρήση μαγνητικών μετρητών πάχους (μη καταστροφικών) ή μικρομέτρων (μόνο καταστροφικών δειγμάτων)· ελάχιστο 85–120 μm (παχύτερο για σκληρά περιβάλλοντα).
• Πρόσφυση: Δοκιμή κάμψης (180°), δοκιμή σφυριού ή δοκιμή σταυρωτής τομής με μαχαίρι—δεν επιτρέπεται αποκόλληση της επίστρωσης.
• Οπτική Επιθεώρηση: Έλεγχος για γυμνό χάλυβα, ρωγμές, άνιστη συσσώρευση ψευδαργύρου ή μόλυνση· αποδεκτές είναι μικρές ατέλειες εάν δεν επηρεάζουν.
• Αντοχή στη Διάβρωση: Δοκιμή ψεκασμού αλατιού (ASTM B117/ISO 9227) για 100–500 ώρες (αντοχή σε κόκκινη σκουριά)· προαιρετική μακροχρόνια έκθεση στο πεδίο.
• Προαιρετική Χημική Ανάλυση: AAS/XRF για επιβεβαίωση καθαρότητας ψευδαργύρου ≥98% και ανίχνευση ακαθαρσιών.

3. Πρότυπα Συμμόρφωσης

Τήρηση των ASTM (A123, B117, A572), ISO (1461, 9227, 898), κωδίκων σχεδιασμού πύργων (TIA/EIA-222-G/F) και τοπικών κανονισμών.

4. Επιτόπιες Ελέγχοι μετά την Εγκατάσταση

• Επαναμέτρηση πάχους σε κρίσιμες συνδέσεις.
• Επιθεώρηση για ζημιές (γρατζουνιές, βαθουλώματα) και επιδιόρθωση με βαφή πλούσια σε ψευδάργυρο εάν χρειάζεται.
• Επαλήθευση της ακεραιότητας της επίστρωσης σε οπές βιδών και περιοχές υψηλής φθοράς.

Αυτή η δοκιμή διασφαλίζει την αξιοπιστία της γαλβανισμένης επίστρωσης, υποστηρίζοντας την απόδοση του πύργου σε εφαρμογές υποδομών.

Παρακαλώ κάντε κλικ εδώ για περισσότερες πληροφορίες!!!!!!

Συσκευασία & Αποστολή

Πιστοποιητικά

​Παρακαλώ κάντε κλικ εδώ για περισσότερες πληροφορίες!!!!!!

Προσαρμοσμένοι τύποι προϊόντων & πλεονέκτημα

Αυτόνομος Πύργος 
Ο αυτόνομος πύργος είναι συνήθως πύργος 3 ή 4 ποδιών, και το υλικό του είναι χαλύβδινος σωλήνας ή γωνιακός χάλυβας. Όσον αφορά τη σύνδεση, ο σωληνωτός πύργος συνδέεται με φλάντζα και ο πύργος γωνιακού χάλυβα συνδέεται με παξιμάδια και βίδες. 
Χαρακτηριστικά: 
1. Μικρός συντελεστής φορτίου ανέμου, ισχυρή αντίσταση στον άνεμο. 
2. Εξοικονόμηση γης, βολική τοποθεσία. 
Βολική μεταφορά και εγκατάσταση.

Πύργος από Χαλύβδινο Σωλήνα
Ο πύργος σωλήνα αναφέρεται σε μια αυτόνομη χαλύβδινη κατασκευή υψηλού ύψους με στήλη πύργου από χαλύβδινους σωλήνες και τμήμα σώματος πύργου σε τριγωνικό σχήμα. Τα κύρια χαρακτηριστικά του είναι ότι η στήλη του τριπλού πύργου σωλήνα είναι κατασκευασμένη από χαλύβδινους σωλήνες και το τμήμα του σώματος του πύργου είναι σε τριγωνικό σχήμα, το οποίο είναι μια χαλύβδινη κατασκευή υψηλού ύψους διαφορετική από τον γωνιακό χάλυβα.

Πύργος Μονοπολικός

Ο μονοπολικός πύργος, είναι ένας συχνά χρησιμοποιούμενος τύπος, με όμορφη εμφάνιση, καλύπτοντας μια μικρή περιοχή 9 έως 18 τετραγωνικών μέτρων, οικονομικά αποδοτικός, και υιοθετείται από την πλειοψηφία των κατασκευών. Το σώμα του πύργου υιοθετεί μια πιο λογική διατομή, η οποία συνδέεται μέσω βίδας υψηλής αντοχής ή επικάλυψης (σύνδεση ολίσθησης). Έχει τα χαρακτηριστικά της εύκολης εγκατάστασης και μπορεί να προσαρμοστεί σε διάφορες περίπλοκες τοποθεσίες πεδίου.

Πύργος με Οπλισμό 
Ο πύργος με οπλισμό έχει μια νέα εμφάνιση, και το μεγαλύτερο χαρακτηριστικό του είναι η ενίσχυση με χρήση χαλύβδινου συρματόσχοινου. Ο πύργος με οπλισμό είναι ένας κοινός τύπος πύργου επικοινωνίας που είναι οικονομικός και πρακτικός. Είναι ελαφρύτερος και φθηνότερος από τους άλλους. Είναι πολύ κατάλληλος για γεωγραφικές ευρείες περιοχές. 

Πύργος Φύλαξης
Ο πύργος παρατήρησης είναι ένα πολυλειτουργικό κτίριο που χρησιμοποιείται κυρίως για την παρατήρηση του περιβάλλοντος και παίζει σημαντικό ρόλο σε πολλαπλά πεδία. Ο σχεδιασμός του δίνει έμφαση στην αρμονία και την ενότητα με το φυσικό περιβάλλον, και το αρχιτεκτονικό στυλ συνήθως συντονίζεται με το περιβάλλον. Οι πύργοι παρατήρησης αποτελούνται συνήθως από σώματα πύργων, πλατφόρμες, πύργους και σκάλες, με συμπαγείς και ανθεκτικές κατασκευές.

Πύργος Δέντρου Παραλλαγής
Ο Πύργος Δέντρου Παραλλαγής είναι επίσης ένα είδος τεχνητού δέντρου πύργου Bionic, με βάση σαν πραγματικό, συν την προσεκτική σχεδίαση, όταν τοποθετείται ανάμεσα στα πραγματικά δέντρα σε περιοχή θέας, πάρκο και πλατεία, θα είναι μέρος της φύσης. 
Χαρακτηριστικά: 
1. Εξαιρετική δομή και υπέροχη εμφάνιση. 
2. Ισχυρή δομική σταθερότητα και μεγάλη διάρκεια ζωής. 
3. Μικρή κάλυψη περιοχής και μεγάλο οικονομικό αποτέλεσμα.

Οι Υπηρεσίες μας

Η JIAYAO CO., LTD. είναι επαγγελματίας κατασκευαστής πύργων τηλεπικοινωνιών και εγκεκριμένη από το ISO9001. Δεσμευόμαστε να παρέχουμε στους πελάτες τις πιο βελτιστοποιημένες λύσεις και τον καλύτερο πύργο επικοινωνίας. Πολλά προϊόντα έχουν εξαχθεί στις ΗΠΑ, την Ευρώπη και άλλες 55 διαφορετικές χώρες.
Ειδικευόμαστε στο σχεδιασμό και την κατασκευή πύργων γωνιακού χάλυβα, πύργων χαλύβδινων σωλήνων, μονοπολικών πύργων, πύργων πεύκου, πύργων με οπλισμό και πύργων φύλαξης. Τα τμήματά μας περιλαμβάνουν σχεδιασμό, Ε&Α, επιθεώρηση, εργαστήριο, QC, γαλβανισμό και τμήματα χαλύβδινων πύργων. Οι πρώτες ύλες μας προέρχονται από διάσημα χαλυβουργεία στην Κίνα: HBIS Group, Baowu Steel Group, Shougang Group.
​

Αν το χρειάζεστε, θα σας καλωσορίσουμε 24 ώρες την ημέρα!
