15m-50m Marine Grade Anti-Corosion Guyed Wire Tower for Inland Waterway Port Possel Communication

Βασικά Δομικά & Σχεδιαστικά Χαρακτηριστικά

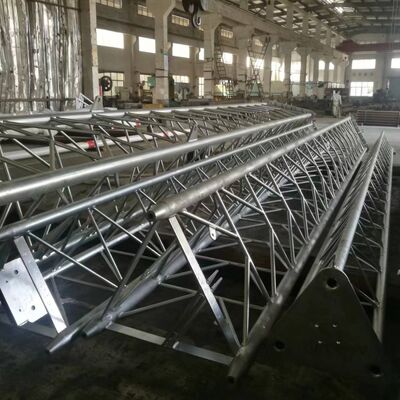

• Λεπτό Σώμα Πύργου: Κατασκευασμένο ως σωληνωτή ή πλέγμα χαλύβδινη κατασκευή (στενότερη από τους αυτόνομους πύργους), με κωνικό σχήμα για βελτιστοποίηση της κατανομής φορτίου.

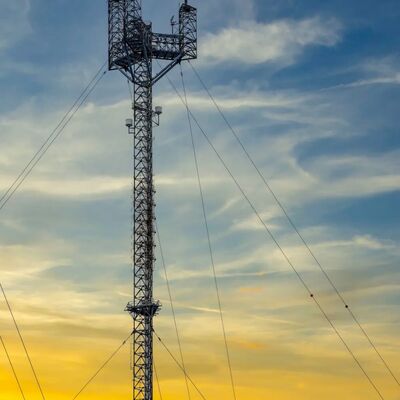

• Σύστημα Συρμάτων Αγκύρωσης: Πολλαπλά σετ χαλύβδινων καλωδίων συνδέονται στον ιστό σε διαστήματα 20–30μ, αγκυρωμένα στο έδαφος σε γωνίες 45–60° για αντίσταση σε δυνάμεις ανέμου/σεισμών.

• Εύρος Ύψους: Εκτείνεται από 30μ έως πάνω από 200μ (ψηλότερος από τους περισσότερους αυτόνομους πύργους), προσαρμόσιμος για συγκεκριμένες ανάγκες.

• Αξεσουάρ: Περιλαμβάνει σκάλες αναρρίχησης, βάσεις κεραιών, αγωγούς καλωδίων και φώτα προειδοποίησης αεροσκαφών (για ύψη >60μ).

Βασικά Υλικά & Πρότυπα

• Σώμα Πύργου: Γαλβανισμένος δομικός χάλυβας (ASTM A36/S235JR) για αντοχή στη διάβρωση και αντοχή.

• Σύρματα Αγκύρωσης: Χαλύβδινα καλώδια υψηλής αντοχής (ASTM A475) με επινικελωμένες/πολυμερικές επικαλύψεις για ανθεκτικότητα.

• Αγκύρια: Βαρέως τύπου μπετονένια/χαλύβδινα αγκύρια για ασφάλιση καλωδίων, σχεδιασμένα για φορτία τάσης.

• Συμμόρφωση: Ακολουθεί το IEC 62305 (προστασία από κεραυνούς) και τους τοπικούς κώδικες ασφαλείας κτιρίων.

Κύρια Σενάρια Εφαρμογής

• Ραδιοτηλεοπτικές/Τηλεπικοινωνίες: Υποστηρίζει κεραίες τηλεόρασης/ραδιοφώνου και πομπούς μικροκυμάτων μεγάλων αποστάσεων (μεγιστοποιεί την κάλυψη σήματος μέσω ύψους).

• Μετεωρολογική Παρακολούθηση: Φιλοξενεί αισθητήρες καιρού/ραντάρ σε μεγάλα υψόμετρα για ακριβή ατμοσφαιρικά δεδομένα.

• Αεροναυτιλία: Τοποθετεί φάρους αεροναυτιλίας σε απομακρυσμένες περιοχές (βουνά, ακτές).

• Επιστημονική Έρευνα: Αναπτύσσει ατμοσφαιρικά όργανα (μετρητές όζοντος) πάνω από παρεμβολές εδάφους.

1. Προδιαγραφές

Τι είναι το σώμα πύργου πύργου με αγκύρια;

Το σώμα πύργου πύργου με αγκύρια (ιστός πύργου με αγκύρια) είναι η κεντρική, λεπτή φέρουσα κατασκευή που υποστηρίζει κεραίες, αισθητήρες ή άλλο εξοπλισμό, βασιζόμενη σε εξωτερικά σύρματα αγκύρωσης για πλευρική σταθερότητα (αντί για αυτοφερόμενη ακαμψία). Συνήθως κατασκευάζεται ως σωληνωτό ή πλέγμα χαλύβδινο πλαίσιο, είναι στενότερο από τους αυτόνομους πύργους και διαθέτει κωνικό σχεδιασμό (πλατύτερο στη βάση, στενότερο στην κορυφή) για βελτιστοποίηση της κατανομής φορτίου και της αντίστασης στον άνεμο. Το σώμα του πύργου κατασκευάζεται από γαλβανισμένο δομικό χάλυβα (σύμφωνα με τα πρότυπα ASTM A36/S235JR) για να διασφαλιστεί η αντοχή στη διάβρωση και η μακροχρόνια ανθεκτικότητα σε εξωτερικά περιβάλλοντα. Λειτουργεί ως βάση στήριξης για βασικά αξεσουάρ όπως σκάλες αναρρίχησης, βάσεις κεραιών και αγωγούς καλωδίων, και ο αρθρωτός σχεδιασμός του επιτρέπει την προσαρμογή ύψους που κυμαίνεται από 30μ έως πάνω από 200μ, προσαρμοσμένο σε εφαρμογές όπως ραδιοτηλεοπτικές, τηλεπικοινωνίες ή μετεωρολογική παρακολούθηση.

Πώς να τοποθετήσετε κεραία στον πύργο με αγκύρια;

Η τοποθέτηση κεραίας σε πύργο με αγκύρια ακολουθεί μια δομημένη, συμβατή με την ασφάλεια διαδικασία ευθυγραμμισμένη με το σχεδιασμό του πύργου και τα βιομηχανικά πρότυπα:

1. Προετοιμασία πριν την εγκατάσταση: Επαληθεύστε τη φέρουσα ικανότητα του πύργου για να διασφαλίσετε ότι μπορεί να υποστηρίξει το βάρος της κεραίας (συμπεριλαμβανομένου του υλικού και των σχετικών καλωδίων). Επιθεωρήστε το σώμα του πύργου για διάβρωση, δομική ζημιά ή χαλαρές συνδέσεις, και επιβεβαιώστε τη συμμόρφωση με τους τοπικούς κώδικες ασφαλείας (π.χ., IEC 62305 για προστασία από κεραυνούς).
2. Εγκατάσταση Βάσης Κεραίας: Συνδέστε ειδικές βάσεις κεραιών (ενσωματωμένα αξεσουάρ του πύργου) σε προκαθορισμένα σημεία στο σώμα του πύργου. Αυτές οι βάσεις συνήθως ασφαλίζονται χρησιμοποιώντας βίδες υψηλής αντοχής συμβατές με τη γαλβανισμένη χαλύβδινη κατασκευή του πύργου, εξασφαλίζοντας σταθερή σύνδεση που αντέχει στις δυνάμεις του ανέμου και τις δονήσεις.
3. Ανύψωση & Τοποθέτηση Κεραίας: Χρησιμοποιήστε γερανούς ή εξειδικευμένο εξοπλισμό ανύψωσης για να ανυψώσετε την κεραία στο επιθυμητό ύψος (στρατηγικά επιλεγμένο για βέλτιστη κάλυψη σήματος). Ευθυγραμμίστε την κεραία με την επιθυμητή κατεύθυνση μετάδοσης/λήψης, χρησιμοποιώντας εργαλεία λέιζερ ή μετρητές ευθυγράμμισης για ακρίβεια.
4. Ασφάλιση της Κεραίας: Στερεώστε την κεραία στις προεγκατεστημένες βάσεις χρησιμοποιώντας συμβατό υλικό, σφίγγοντας τις βίδες στην καθορισμένη ροπή για να αποτρέψετε την κίνηση. Βεβαιωθείτε ότι η κεραία είναι επίπεδη και σταθερή, χωρίς κούνημα που θα μπορούσε να επηρεάσει την απόδοση ή τη δομική ακεραιότητα.
5. Δρομολόγηση & Ενσωμάτωση Καλωδίων: Δρομολογήστε καλώδια σήματος ή τροφοδοσίας μέσω των ενσωματωμένων αγωγών καλωδίων του πύργου για να τα προστατεύσετε από περιβαλλοντικές ζημιές. Συνδέστε τα καλώδια στην κεραία και κατεβάστε τα στον εξοπλισμό εδάφους, διασφαλίζοντας σωστή μόνωση και στεγανοποίηση στα σημεία σύνδεσης.
6. Τελική Επιθεώρηση: Πραγματοποιήστε οπτικό έλεγχο της κεραίας, των βάσεων και των καλωδίων για να επιβεβαιώσετε την ασφαλή εγκατάσταση. Δοκιμάστε τη μετάδοση/λήψη σήματος της κεραίας για να επαληθεύσετε τη λειτουργικότητα και βεβαιωθείτε ότι όλα τα πρωτόκολλα ασφαλείας (π.χ., προστασία από πτώση για τους εργαζόμενους) ακολουθούνται καθ' όλη τη διάρκεια της διαδικασίας.

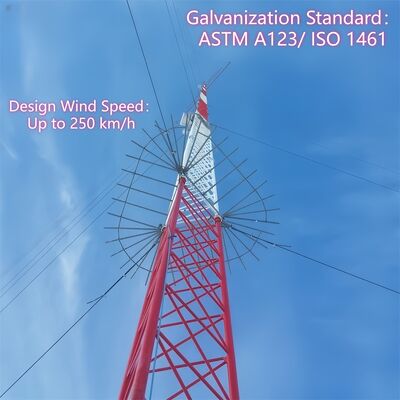

Τι είναι η Συσκευή Αντι-αναρρίχησης στον πύργο με αγκύρια;

Η συσκευή αντι-αναρρίχησης για έναν πύργο με αγκύρια είναι ένα εξειδικευμένο εξάρτημα ασφαλείας που εγκαθίσταται στο σώμα του πύργου για την αποτροπή μη εξουσιοδοτημένης πρόσβασης και τη μείωση των κινδύνων πτώσης. Κοινά σχέδια περιλαμβάνουν:

• Κολάρα/φούστες αντι-αναρρίχησης: Κυκλικές ή κωνικές χαλύβδινες μπάρες τοποθετημένες κοντά στη βάση του πύργου (συνήθως 2–3μ πάνω από το έδαφος) για να εμποδίζουν τις προσπάθειες αναρρίχησης, αρνούμενες λαβές ή πατήματα.
• Αγκιστρωτές ή αιχμηρές αποτρεπτικές συσκευές: Μη θανατηφόρες, αιχμηρές χαλύβδινες προσαρτήσεις σε χαμηλότερα τμήματα πύργου ή σκάλες για να αποθαρρύνουν τη μη εξουσιοδοτημένη αναρρίχηση.
• Κλειδωμένη πρόσβαση: Εάν ο πύργος είναι εξοπλισμένος με πάνελ πρόσβασης στο επίπεδο του εδάφους ή είσοδο σκάλας, μια κλειδωμένη πύλη περιορίζει την πρόσβαση μόνο σε πιστοποιημένο προσωπικό.

Αυτές οι συσκευές κατασκευάζονται από ανθεκτικά στη διάβρωση υλικά (π.χ., γαλβανισμένος χάλυβας, ίδιος με το σώμα του πύργου) για να αντέχουν σε εξωτερικές συνθήκες. Ο κύριος σκοπός τους είναι η ενίσχυση της ασφάλειας, αποτρέποντας την ακούσια ή σκόπιμη αναρρίχηση από μη εκπαιδευμένα άτομα, ευθυγραμμισμένοι με τους τοπικούς κώδικες ασφαλείας κτιρίων και τη μείωση της ευθύνης για τους χειριστές πύργων.

Πώς να συνδέσετε σύρμα αγκύρωσης και πύργο με αγκύρια;

Η σύνδεση συρμάτων αγκύρωσης σε έναν πύργο με αγκύρια περιλαμβάνει μια ασφαλή, φέρουσα διαδικασία για να διασφαλιστεί ότι τα σύρματα μπορούν να σταθεροποιήσουν αποτελεσματικά τον πύργο έναντι δυνάμεων ανέμου και σεισμών:

1. Προετοιμασία: Επιλέξτε σύρματα αγκύρωσης από χαλύβδινα καλώδια υψηλής αντοχής (σύμφωνα με το ASTM A475) με επινικελωμένες ή πολυμερικές επικαλύψεις για ανθεκτικότητα. Βεβαιωθείτε ότι το σώμα του πύργου διαθέτει προκατασκευασμένα σημεία σύνδεσης (π.χ., ωτίδες, βραχίονες ή εγκάρσιες δοκούς) σε διαστήματα 20–30μ, όπως ορίζεται στο σχεδιασμό του πύργου.
2. Εγκατάσταση Υλικού Σύνδεσης: Τοποθετήστε βραχίονες ή ωτίδες συρμάτων αγκύρωσης βαρέως τύπου στα προκαθορισμένα σημεία σύνδεσης του πύργου χρησιμοποιώντας βίδες υψηλής αντοχής (συμβατές με τη γαλβανισμένη χαλύβδινη κατασκευή του πύργου). Αυτοί οι βραχίονες είναι σχεδιασμένοι για να κατανέμουν την τάση ομοιόμορφα στο σώμα του πύργου.
3. Τερματισμός Καλωδίου: Χρησιμοποιήστε επαγγελματικά εξαρτήματα τερματισμού (π.χ., μανίκια συρρίκνωσης, σφιγκτήρες καλωδίων ή δακτυλίους) για να ασφαλίσετε το άκρο κάθε σύρματος αγκύρωσης. Τα μανίκια συρρίκνωσης πρεσάρονται στο καλώδιο για μια μόνιμη, υψηλής αντοχής σύνδεση, ενώ οι σφιγκτήρες καλωδίων παρέχουν ρυθμιζόμενη τάση.
4. Σύνδεση & Τέντωμα: Συνδέστε το τερματισμένο άκρο του σύρματος αγκύρωσης στον βραχίονα του πύργου χρησιμοποιώντας έναν κρίκο ή πείρο, εξασφαλίζοντας ασφαλή εφαρμογή χωρίς χαλαρότητα. Χρησιμοποιήστε ένα εργαλείο τεντώματος (π.χ., τεντωτήρα ή γρύλο) για να ρυθμίσετε την τάση του καλωδίου στην προδιαγραφή σχεδιασμού—κρίσιμο για την εξισορρόπηση των πλευρικών δυνάμεων στον πύργο.
5. Επαλήθευση: Ελέγξτε ότι η σύνδεση είναι ευθυγραμμισμένη με τον κωνικό σχεδιασμό του πύργου και ότι το καλώδιο είναι τεντωμένο ομοιόμορφα (αποφεύγοντας την υπερβολική τάση, η οποία θα μπορούσε να καταπονήσει το σώμα του πύργου). Επιβεβαιώστε ότι το υλικό και τα εξαρτήματα τερματισμού είναι ανθεκτικά στη διάβρωση και συμμορφώνονται με τα πρότυπα ασφαλείας του πύργου.

Πώς να συνδέσετε σύρμα αγκύρωσης και μπουλόνι αγκύρωσης;

Η σύνδεση συρμάτων αγκύρωσης σε μπουλόνια αγκύρωσης (αγκύρια εδάφους) είναι ένα κρίσιμο βήμα για τη μεταφορά της τάσης του καλωδίου στο έδαφος, διασφαλίζοντας τη σταθερότητα του πύργου:

1. Προετοιμασία Αγκύριου: Βεβαιωθείτε ότι το αγκύριο εδάφους (βαρέως τύπου μπετονένιο ή χαλύβδινο αγκύριο, σχεδιασμένο για φορτία τάσης) είναι σωστά εγκατεστημένο στο έδαφος σε γωνία 45–60° σε σχέση με το σύρμα αγκύρωσης. Το αγκύριο πρέπει να έχει πλήρως σκληρυνθεί (για μπετόν) και να είναι ασφαλώς ενσωματωμένο για να αντιστέκεται στις δυνάμεις εξαγωγής.
2. Έκθεση Μπουλονιού Αγκύριου: Βεβαιωθείτε ότι το επάνω μπουλόνι του αγκύριου (μπουλόνι αγκύριου) προεξέχει πάνω από το έδαφος και είναι σπειρωμένο για να δέχεται υλικό σύνδεσης. Το μπουλόνι πρέπει να είναι κατασκευασμένο από χάλυβα υψηλής αντοχής για να αντέχει την τάση του σύρματος αγκύρωσης.
3. Τερματισμός Καλωδίου: Τερματίστε το ελεύθερο άκρο του σύρματος αγκύρωσης χρησιμοποιώντας τα ίδια εξαρτήματα υψηλής αντοχής (μανίκια συρρίκνωσης, σφιγκτήρες καλωδίων ή δακτυλίους) που χρησιμοποιήθηκαν για τη σύνδεση του πύργου, εξασφαλίζοντας ένα ασφαλές, φέρον άκρο.
4. Συναρμολόγηση Υλικού Σύνδεσης: Συνδέστε έναν τεντωτήρα (για ρύθμιση τάσης) και έναν κρίκο στο τερματισμένο σύρμα αγκύρωσης. Ο τεντωτήρας συνδέεται στο μπουλόνι αγκύριου μέσω ενός παξιμαδιού ή ροδέλας, επιτρέποντας τη λεπτομερή ρύθμιση της τάσης του καλωδίου.
5. Τέντωμα & Ασφάλιση: Χρησιμοποιήστε τον τεντωτήρα για να τεντώσετε το σύρμα αγκύρωσης στην απαιτούμενη προδιαγραφή, διασφαλίζοντας ότι αντιστέκεται στις πλευρικές δυνάμεις χωρίς να τραβάει το αγκύριο. Μόλις τεντωθεί, ασφαλίστε τον τεντωτήρα με πείρους ή παξιμάδια ασφαλείας για να αποτρέψετε τη χαλάρωση με την πάροδο του χρόνου.
6. Τελικός Έλεγχος: Επαληθεύστε ότι η σύνδεση είναι ασφαλής, το αγκύριο δεν δείχνει σημάδια κίνησης και το σύρμα αγκύρωσης είναι ευθυγραμμισμένο στην σωστή γωνία 45–60°. Επιθεωρήστε για διάβρωση στο μπουλόνι, το υλικό και τον τερματισμό του καλωδίου, διασφαλίζοντας τη συμμόρφωση με το IEC 62305 και τους τοπικούς κώδικες ασφαλείας.
