Πύργος ιστού μέτρησης ανέμου γαλβανισμένος εν θερμώ υψηλής ακρίβειας 10m-150m με αγκύρια για μετεωρολογική παρακολούθηση αιολικών πάρκων

1. Προδιαγραφές

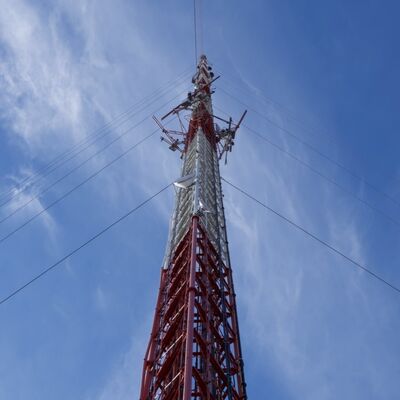

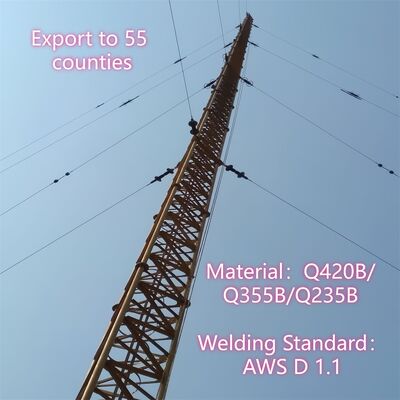

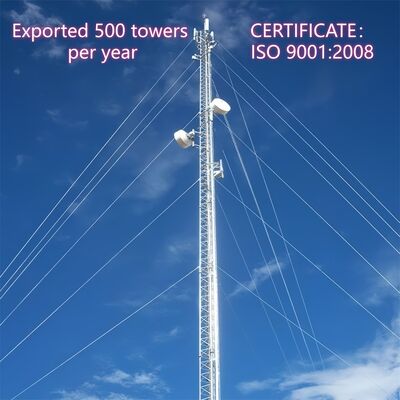

Τι είναι το σώμα του πύργου του πύργου με αγκύρια;

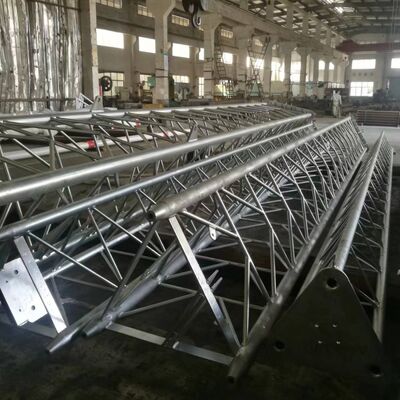

Το σώμα ενός πύργου με αγκύρια (ιστός με αγκύρια) είναι η κεντρική, λεπτή φέρουσα κατασκευή που υποστηρίζει κεραίες, αισθητήρες ή άλλο εξοπλισμό, βασιζόμενη σε εξωτερικά σύρματα αγκύρωσης για πλευρική σταθερότητα (αντί για αυτοφερόμενη ακαμψία). Συνήθως κατασκευασμένο ως σωληνωτό ή πλέγμα χαλύβδινο πλαίσιο, είναι στενότερο από τους αυτοφερόμενους πύργους και διαθέτει κωνικό σχεδιασμό (πλατύτερο στη βάση, στενότερο στην κορυφή) για τη βελτιστοποίηση της κατανομής φορτίου και της αντίστασης στον άνεμο. Το σώμα του πύργου κατασκευάζεται από γαλβανισμένο δομικό χάλυβα (σύμφωνα με τα πρότυπα ASTM A36/S235JR) για να διασφαλιστεί η αντοχή στη διάβρωση και η μακροχρόνια ανθεκτικότητα σε εξωτερικά περιβάλλοντα. Λειτουργεί ως βάση στήριξης για βασικά αξεσουάρ όπως σκάλες αναρρίχησης, βάσεις κεραιών και κανάλια καλωδίων, και ο αρθρωτός σχεδιασμός του επιτρέπει την προσαρμογή ύψους που κυμαίνεται από 30μ έως πάνω από 200μ, προσαρμοσμένο σε εφαρμογές όπως ραδιοτηλεοπτικές εκπομπές, τηλεπικοινωνίες ή μετεωρολογική παρακολούθηση.

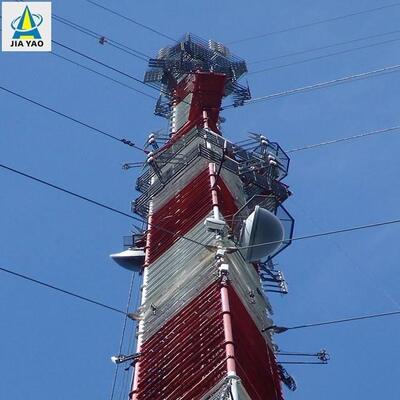

Πώς να τοποθετήσετε κεραία στον πύργο με αγκύρια;

Η τοποθέτηση κεραίας σε πύργο με αγκύρια ακολουθεί μια δομημένη, συμβατή με την ασφάλεια διαδικασία, ευθυγραμμισμένη με το σχεδιασμό του πύργου και τα βιομηχανικά πρότυπα:

1. Προετοιμασία πριν την εγκατάσταση: Επαληθεύστε τη φέρουσα ικανότητα του πύργου για να διασφαλίσετε ότι μπορεί να υποστηρίξει το βάρος της κεραίας (συμπεριλαμβανομένου του υλικού και των σχετικών καλωδίων). Επιθεωρήστε το σώμα του πύργου για διάβρωση, δομική ζημιά ή χαλαρές συνδέσεις, και επιβεβαιώστε τη συμμόρφωση με τους τοπικούς κώδικες ασφαλείας (π.χ., IEC 62305 για προστασία από κεραυνούς).
2. Εγκατάσταση Βάσης Κεραίας: Συνδέστε ειδικές βάσεις κεραιών (ενσωματωμένα αξεσουάρ του πύργου) σε προκαθορισμένα σημεία στο σώμα του πύργου. Αυτές οι βάσεις συνήθως ασφαλίζονται χρησιμοποιώντας βίδες υψηλής αντοχής συμβατές με τη γαλβανισμένη χαλύβδινη κατασκευή του πύργου, εξασφαλίζοντας σταθερή σύνδεση που αντέχει στις δυνάμεις του ανέμου και τις δονήσεις.
3. Ανύψωση & Τοποθέτηση Κεραίας: Χρησιμοποιήστε γερανούς ή εξειδικευμένο εξοπλισμό ανύψωσης για να ανυψώσετε την κεραία στο επιθυμητό ύψος (στρατηγικά επιλεγμένο για βέλτιστη κάλυψη σήματος). Ευθυγραμμίστε την κεραία με την επιθυμητή κατεύθυνση μετάδοσης/λήψης, χρησιμοποιώντας εργαλεία λέιζερ ή μετρητές ευθυγράμμισης για ακρίβεια.
4. Ασφάλιση της Κεραίας: Στερεώστε την κεραία στις προεγκατεστημένες βάσεις χρησιμοποιώντας συμβατό υλικό, σφίγγοντας τις βίδες στην καθορισμένη ροπή για να αποτρέψετε την κίνηση. Βεβαιωθείτε ότι η κεραία είναι επίπεδη και σταθερή, χωρίς κούνημα που θα μπορούσε να επηρεάσει την απόδοση ή τη δομική ακεραιότητα.
5. Δρομολόγηση & Ενσωμάτωση Καλωδίων: Δρομολογήστε καλώδια σήματος ή τροφοδοσίας μέσω των ενσωματωμένων καναλιών καλωδίων του πύργου για να τα προστατεύσετε από περιβαλλοντικές ζημιές. Συνδέστε τα καλώδια στην κεραία και δρομολογήστε τα προς τον εξοπλισμό εδάφους, εξασφαλίζοντας σωστή μόνωση και στεγανότητα στα σημεία σύνδεσης.
6. Τελική Επιθεώρηση: Πραγματοποιήστε οπτικό έλεγχο της κεραίας, των βάσεων και των καλωδίων για να επιβεβαιώσετε την ασφαλή εγκατάσταση. Δοκιμάστε τη μετάδοση/λήψη σήματος της κεραίας για να επαληθεύσετε τη λειτουργικότητα και διασφαλίστε ότι όλα τα πρωτόκολλα ασφαλείας (π.χ., προστασία από πτώσεις για τους εργαζομένους) τηρούνται καθ' όλη τη διάρκεια της διαδικασίας.

Τι είναι η Συσκευή Αντι-αναρρίχησης στον πύργο με αγκύρια;

Η συσκευή αντι-αναρρίχησης για έναν πύργο με αγκύρια είναι ένα εξειδικευμένο εξάρτημα ασφαλείας που εγκαθίσταται στο σώμα του πύργου για την αποτροπή μη εξουσιοδοτημένης πρόσβασης και τη μείωση των κινδύνων πτώσης. Κοινά σχέδια περιλαμβάνουν:

• Κολάρα/ποδιές αντι-αναρρίχησης: Κυκλικοί ή κωνικοί χαλύβδινοι φραγμοί τοποθετημένοι κοντά στη βάση του πύργου (συνήθως 2-3μ πάνω από το έδαφος) για να εμποδίζουν τις προσπάθειες αναρρίχησης, αρνούμενοι σημεία στήριξης για χέρια ή πόδια.
• Αγκιστρωτές ή ακανθώδεις αποτρεπτικοί μηχανισμοί: Μη θανατηφόρες, μυτερές χαλύβδινες προσαρμογές στα κάτω τμήματα του πύργου ή στις σκάλες για να αποθαρρύνουν την μη εξουσιοδοτημένη αναρρίχηση.
• Κλειδωμένη πρόσβαση: Εάν ο πύργος είναι εξοπλισμένος με πάνελ πρόσβασης στο επίπεδο του εδάφους ή είσοδο σκάλας, μια κλειδωμένη πύλη περιορίζει την πρόσβαση μόνο σε πιστοποιημένο προσωπικό.

Αυτές οι συσκευές κατασκευάζονται από ανθεκτικά στη διάβρωση υλικά (π.χ., γαλβανισμένος χάλυβας, ίδιος με το σώμα του πύργου) για να αντέχουν σε εξωτερικές συνθήκες. Ο κύριος σκοπός τους είναι η ενίσχυση της ασφάλειας, αποτρέποντας την ακούσια ή σκόπιμη αναρρίχηση από μη εκπαιδευμένα άτομα, σύμφωνα με τους τοπικούς κώδικες ασφαλείας κτιρίων και τη μείωση της ευθύνης για τους χειριστές πύργων.

Πώς να συνδέσετε το σύρμα αγκύρωσης και τον πύργο με αγκύρια;

Η σύνδεση των συρμάτων αγκύρωσης σε έναν πύργο με αγκύρια περιλαμβάνει μια ασφαλή, φέρουσα διαδικασία για να διασφαλιστεί ότι τα σύρματα μπορούν να σταθεροποιήσουν αποτελεσματικά τον πύργο έναντι δυνάμεων ανέμου και σεισμών:

1. Προετοιμασία: Επιλέξτε σύρματα αγκύρωσης από χαλύβδινα καλώδια υψηλής αντοχής (σύμφωνα με το ASTM A475) με επικάλυψη ψευδαργύρου ή πολυμερούς για ανθεκτικότητα. Βεβαιωθείτε ότι το σώμα του πύργου διαθέτει προκατασκευασμένα σημεία σύνδεσης (π.χ., ωτίδες, βραχίονες ή εγκάρσιες δοκούς) σε διαστήματα 20-30μ, όπως ορίζεται στο σχεδιασμό του πύργου.
2. Εγκατάσταση Υλικού Σύνδεσης Σύρματος: Τοποθετήστε βαρέως τύπου βραχίονες ή ωτίδες σύρματος αγκύρωσης στα προκαθορισμένα σημεία σύνδεσης του πύργου χρησιμοποιώντας βίδες υψηλής αντοχής (συμβατές με τη γαλβανισμένη χαλύβδινη κατασκευή του πύργου). Αυτοί οι βραχίονες είναι σχεδιασμένοι για να κατανέμουν την τάση ομοιόμορφα στο σώμα του πύργου.
3. Τερματισμός Σύρματος: Χρησιμοποιήστε επαγγελματικά εξαρτήματα τερματισμού (π.χ., μανίκια συγκόλλησης, σφιγκτήρες καλωδίων ή δακτυλίους) για να ασφαλίσετε το άκρο κάθε σύρματος αγκύρωσης. Τα μανίκια συγκόλλησης πρεσάρονται στο σύρμα για μια μόνιμη, υψηλής αντοχής σύνδεση, ενώ οι σφιγκτήρες καλωδίων παρέχουν ρυθμιζόμενη τάση.
4. Σύνδεση & Τάνυση: Συνδέστε το τερματισμένο άκρο του σύρματος αγκύρωσης στον βραχίονα του πύργου χρησιμοποιώντας έναν κρίκο ή πείρο, εξασφαλίζοντας ασφαλή εφαρμογή χωρίς χαλαρότητα. Χρησιμοποιήστε ένα εργαλείο τάνυσης (π.χ., τεντωτήρα ή γρύλο) για να ρυθμίσετε την τάση του σύρματος στην προδιαγραφή σχεδιασμού - κρίσιμο για την εξισορρόπηση των πλευρικών δυνάμεων στον πύργο.
5. Επαλήθευση: Ελέγξτε ότι η σύνδεση είναι ευθυγραμμισμένη με τον κωνικό σχεδιασμό του πύργου και ότι το σύρμα είναι ομοιόμορφα τεντωμένο (αποφεύγοντας την υπερβολική τάση, η οποία θα μπορούσε να καταπονήσει το σώμα του πύργου). Επιβεβαιώστε ότι το υλικό και τα εξαρτήματα τερματισμού είναι ανθεκτικά στη διάβρωση και συμμορφώνονται με τα πρότυπα ασφαλείας του πύργου.

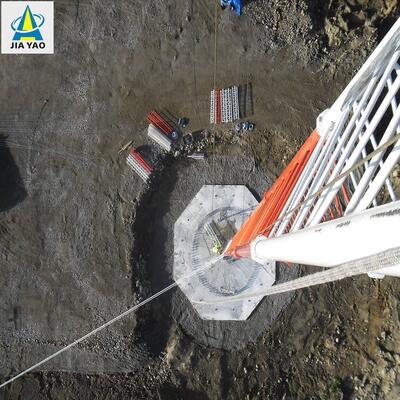

Πώς να συνδέσετε το σύρμα αγκύρωσης και την άγκυρα μπουλονιού αγκύρωσης;

Η σύνδεση των συρμάτων αγκύρωσης με τις άγκυρες μπουλονιών αγκύρωσης (άγκυρες εδάφους) είναι ένα κρίσιμο βήμα για τη μεταφορά της τάσης του σύρματος στο έδαφος, διασφαλίζοντας τη σταθερότητα του πύργου:

1. Προετοιμασία Άγκυρας: Βεβαιωθείτε ότι η άγκυρα εδάφους (βαρέως τύπου άγκυρα από σκυρόδεμα ή χάλυβα, σχεδιασμένη για φορτία εφελκυσμού) είναι σωστά εγκατεστημένη στο έδαφος σε γωνία 45-60° σε σχέση με το σύρμα αγκύρωσης. Η άγκυρα πρέπει να έχει ωριμάσει πλήρως (για σκυρόδεμα) και να είναι ασφαλώς ενσωματωμένη για να αντιστέκεται στις δυνάμεις εξαγωγής.
2. Έκθεση Μπουλονιού Άγκυρας: Βεβαιωθείτε ότι το επάνω μπουλόνι της άγκυρας (μπουλόνι αγκύρωσης) προεξέχει πάνω από το έδαφος και είναι σπειρωμένο για να φιλοξενήσει το υλικό σύνδεσης. Το μπουλόνι πρέπει να είναι κατασκευασμένο από χάλυβα υψηλής αντοχής για να αντέχει την τάση του σύρματος αγκύρωσης.
3. Τερματισμός Σύρματος: Τερματίστε το ελεύθερο άκρο του σύρματος αγκύρωσης χρησιμοποιώντας τα ίδια εξαρτήματα υψηλής αντοχής (μανίκια συγκόλλησης, σφιγκτήρες καλωδίων ή δακτυλίους) που χρησιμοποιούνται για τη σύνδεση στον πύργο, εξασφαλίζοντας ένα ασφαλές, φέρον άκρο.
4. Συναρμολόγηση Υλικού Σύνδεσης: Συνδέστε έναν τεντωτήρα (για ρύθμιση τάσης) και έναν κρίκο στο τερματισμένο σύρμα αγκύρωσης. Ο τεντωτήρας συνδέεται στο μπουλόνι αγκύρωσης μέσω ενός παξιμαδιού ή ροδέλας, επιτρέποντας τη λεπτομερή ρύθμιση της τάσης του σύρματος.
5. Τάνυση & Ασφάλιση: Χρησιμοποιήστε τον τεντωτήρα για να τεντώσετε το σύρμα αγκύρωσης στην απαιτούμενη προδιαγραφή, διασφαλίζοντας ότι αντιστέκεται στις πλευρικές δυνάμεις χωρίς να τραβάει την άγκυρα. Μόλις τεντωθεί, ασφαλίστε τον τεντωτήρα με πείρους ή παξιμάδια ασφαλείας για να αποτρέψετε τη χαλάρωση με την πάροδο του χρόνου.
6. Τελικός Έλεγχος: Επαληθεύστε ότι η σύνδεση είναι ασφαλής, η άγκυρα δεν παρουσιάζει σημάδια κίνησης και το σύρμα αγκύρωσης είναι ευθυγραμμισμένο στη σωστή γωνία 45-60°. Επιθεωρήστε για διάβρωση στο μπουλόνι, το υλικό και τον τερματισμό του σύρματος, διασφαλίζοντας τη συμμόρφωση με το IEC 62305 και τους τοπικούς κώδικες ασφαλείας.

Παρακαλώ Κάντε Κλικ Εδώ Για Περισσότερες Πληροφορίες!!!!!!

3. Συνεργαζόμενοι Πελάτες

4. Πιστοποιήσεις

5. Οι Υπηρεσίες μας

Η JIAYAO CO., LTD. είναι επαγγελματίας κατασκευαστής πύργων τηλεπικοινωνιών και εγκεκριμένη από το ISO9001. Δεσμευόμαστε να παρέχουμε στους πελάτες τις πιο βελτιστοποιημένες λύσεις και τους καλύτερους πύργους επικοινωνίας. Πολλά προϊόντα έχουν εξαχθεί στις ΗΠΑ, την Ευρώπη και άλλες 55 διαφορετικές χώρες.
Ειδικευόμαστε στο σχεδιασμό και την κατασκευή πύργων από γωνιακό χάλυβα, πύργων από χαλύβδινο σωλήνα, πύργων μονόπολων, πύργων πεύκου, πύργων με αγκύρια και πύργων φρουράς. Τα τμήματά μας περιλαμβάνουν σχεδιασμό, Ε&Α, επιθεώρηση, εργαστήριο, QC, γαλβανισμό και τμήματα χαλύβδινων πύργων. Οι πρώτες ύλες μας προέρχονται από διάσημα χαλυβουργεία στην Κίνα: HBIS Group, Baowu Steel Group, Shougang Group.

Αν το χρειάζεστε, θα σας καλωσορίσουμε 24 ώρες την ημέρα!
