Μονοπολική κεραία μονής στήλης, σχεδιασμένη για περιοχές με ευαισθησία στην αισθητική και περιορισμένο χώρο σε αστικές περιοχές

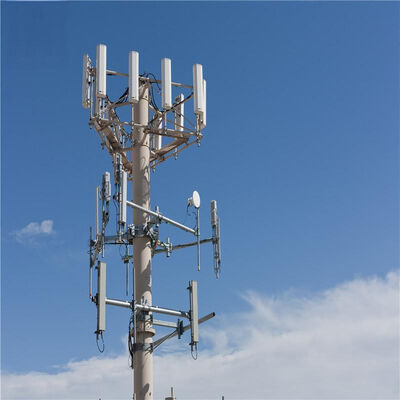

Η μονοπολική κεραία (συχνά αναφερόμενη ως μονοπολική τηλεπικοινωνιακή κεραία) είναι μια αυτοφερόμενη κατασκευή μονής στήλης, προσαρμοσμένη για αστικές και πυκνοκατοικημένες περιοχές, που χαρακτηρίζεται από το συμπαγές κυλινδρικό ή πολυγωνικό της σχήμα. Σε αντίθεση με τις ανοιχτές πλεγμένες κεραίες, αυτή η κεραία διαθέτει συμπαγή/ημι-συμπαγή μονή στήλη – καθιστώντας την οπτικά ανεπαίσθητη και ιδανική για χώρους με περιορισμένο χώρο και ευαισθησία στην αισθητική.

Περιγραφή προϊόντος

1. Βασικές λεπτομέρειες:
Τόπος προέλευσης: Χεμπέι, Κίνα (Ηπειρωτική χώρα) ; Μάρκα: Jaoyao ή OEM ; Αριθμός μοντέλου: Τηλεπικοινωνιακή Κεραία

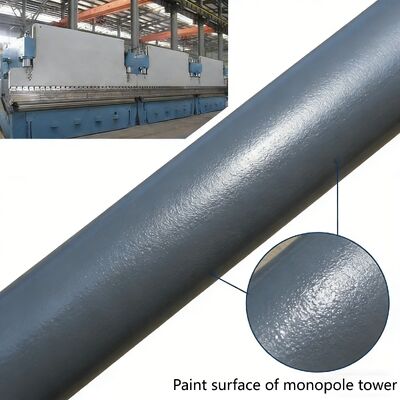

Επεξεργασία επιφάνειας: Γαλβανισμός εν θερμώ ή βαφή.
2. Συσκευασία & Παράδοση:
Λεπτομέρειες συσκευασίας: Η τηλεπικοινωνιακή κεραία θα δεματοποιηθεί με γαλβανισμένη ταινία σύμφωνα με τις απαιτήσεις του πελάτη.
Παράδοση: Αποστέλλεται σε 20 ημέρες μετά την πληρωμή από το λιμάνι της Τιαντζίν
Μέλη κεραίας: Μια χαλύβδινη κεραία χωρίζεται σε πολλά δέματα.
Βίδες: Το υλικό συσκευασίας είναι ανθεκτική νάιλον σακούλα ή ατσάλινο βαρέλι.

Βασικά Δομικά & Σχεδιαστικά Χαρακτηριστικά

• Σχήμα μονής στήλης: Συνήθως κυλινδρικές (ή συγκολλητές πολυγωνικές) στήλες από ελασματοποιημένο χάλυβα, με διαμέτρους που κυμαίνονται από 0,5 έως 2 μέτρα (κλιμακωτές ανάλογα με το ύψος της κεραίας).

• Εύρος ύψους: 10–60 μέτρα (προσαρμόσιμο για μικροσταθμούς 5G ή αστικούς κόμβους επικοινωνίας).

• Ενσωματωμένα εξαρτήματα: Ενσωματωμένες εσωτερικές σκάλες αναρρίχησης (με συστήματα συγκράτησης πτώσης), εξωτερικές βάσεις κεραιών και προαιρετική κάλυψη (π.χ. περιτυλίγματα πινακίδων).

• Κωνικό σχέδιο: Ελαφρώς στενότερο στην κορυφή για βελτιστοποίηση της αντίστασης στο φορτίο του ανέμου (κατάλληλο για αστικές συνθήκες ανέμου έως 180 χλμ/ώρα).

⇔Τι είναι το κύριο σώμα της μονοπολικής κεραίας;

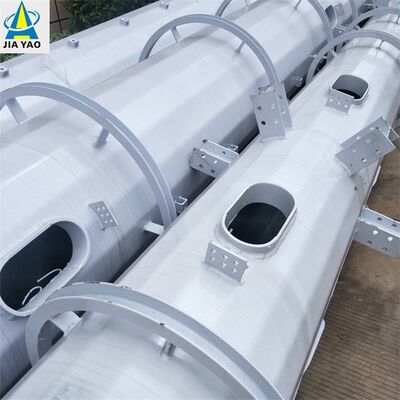

Το κύριο σώμα μιας μονοπολικής κεραίας είναι μια μονή, αυτοφερόμενη συμπαγής/ημι-συμπαγής στήλη που αποτελεί τον πυρήνα της φέρουσας κατασκευής της κεραίας, προσαρμοσμένη για αστική χρήση. Συνήθως κατασκευάζεται από χαλύβδινες πλάκες υψηλής αντοχής (Q345B/ASTM A500 Grade B) και διαθέτει κυλινδρικό ή συγκολλητό πολυγωνικό σχήμα(διαμέτρους 0,5–2 μέτρα, κλιμακωτές ανάλογα με το ύψος της κεραίας) με κωνικό σχέδιο (ελαφρώς στενότερο στην κορυφή) για βελτιστοποίηση της αντίστασης στο φορτίο του ανέμου (έως 180 χλμ/ώρα). Το ύψος της κυμαίνεται από 10 έως 60 μέτρα (προσαρμόσιμο για μικροσταθμούς 5G ή αστικούς κόμβους επικοινωνίας) και χρησιμεύει ως το θεμελιώδες πλαίσιο για την ενσωμάτωση όλων των βοηθητικών εξαρτημάτων της μονοπολικής κεραίας.

⇔Τι είναι η κάτω φλάντζα, η σκάλα και η πλατφόρμα της μονοπολικής κεραίας;

1. Κάτω Φλάντζα: Είναι ένα βαρέως τύπου χαλύβδινο εξάρτημα συγκολλημένο στη βάση της κύριας στήλης της μονοπολικής κεραίας, λειτουργώντας ως κρίσιμη σύνδεση μεταξύ του σώματος της κεραίας και του σκυροδέματος θεμελίωσης. Κατασκευασμένη από χάλυβα υψηλής αντοχής (που ταιριάζει με το κύριο σώμα) και επεξεργασμένη με αντιδιαβρωτικές διαδικασίες, ευθυγραμμίζεται με τις βίδες αγκύρωσης της θεμελίωσης για να ασφαλίσει την κεραία κάθετα και να μεταφέρει ολόκληρο το φορτίο της κατασκευής και του εξοπλισμού στο έδαφος, διασφαλίζοντας τη συνολική σταθερότητα της κεραίας.

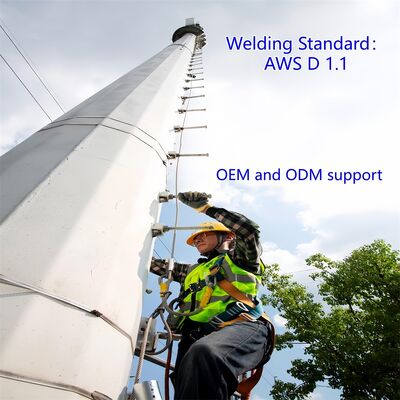

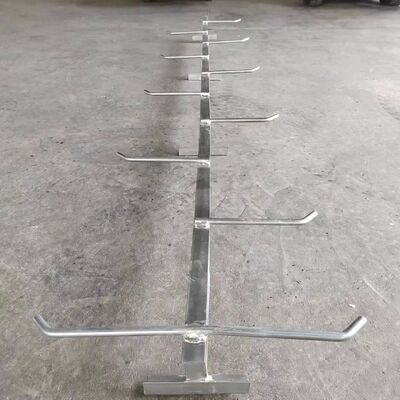

2. Σκάλα: Είναι μια ενσωματωμένη εσωτερική σκάλα αναρρίχησης ενσωματωμένη στην κύρια στήλη της μονοπολικής κεραίας, κατασκευασμένη από ανθεκτικό στη διάβρωση γαλβανισμένο χάλυβα και εξοπλισμένη με επαγγελματικό σύστημα συγκράτησης πτώσης. Αποκλειστικά για πιστοποιημένο προσωπικό συντήρησης, παρέχει μια ασφαλή κάθετη διαδρομή πρόσβασης για επιθεώρηση της κεραίας, εγκατάσταση και επισκευή εξοπλισμού, και η ακεραιότητά της αποτελεί βασικό σημείο εστίασης της τακτικής συντήρησης της κεραίας.

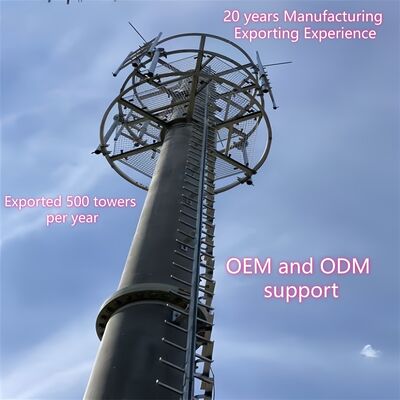

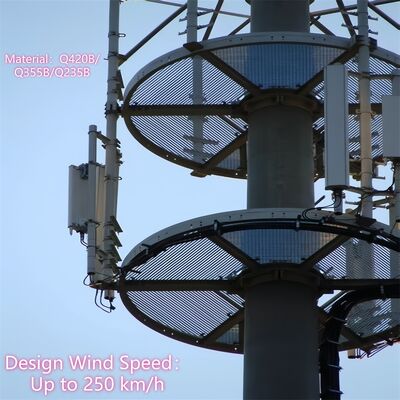

3. Πλατφόρμα: Η μονοπολική κεραία είναι εξοπλισμένη με συμπαγείς, ενσωματωμένες χαλύβδινες πλατφόρμες (προσαρμοσμένες ανάλογα με τις ανάγκες του έργου) τοποθετημένες στην κύρια στήλη σε καθορισμένα ύψη. Κατασκευασμένες από γαλβανισμένο χάλυβα για ανθεκτικότητα, αυτές οι πλατφόρμες χρησιμεύουν ως σταθεροί χώροι εργασίας για την εγκατάσταση, συντήρηση και επιθεώρηση τηλεπικοινωνιακού εξοπλισμού (π.χ. κεραίες 5G, συσκευές μικροκυμάτων) και εξοπλισμού παρακολούθησης. Σχεδιασμένες να ταιριάζουν στην εξαιρετικά συμπαγή διάταξη της μονοπολικής κεραίας, μεγιστοποιούν την ευκολία λειτουργίας χωρίς να διακυβεύουν την κομψή, ανεπαίσθητη αστική σχεδίαση της κεραίας.

⇔Τι είναι το κύριο σώμα της μονοπολικής κεραίας μετά από γαλβάνισμα εν θερμώ;

Μετά το γαλβάνισμα εν θερμώ, το κύριο σώμα της μονοπολικής κεραίας παραμένει ο πυρήνας της μονής κυλινδρικής/πολυγωνικής χαλύβδινης στήλης (κατασκευασμένης από χαλύβδινες πλάκες υψηλής αντοχής Q345B/ASTM A500 Grade B) με κωνικό σχέδιο, και το δομικό της σχήμα, οι διαστάσεις και η φέρουσα ικανότητά της διατηρούνται πλήρως. Η βασική αλλαγή είναι ότι ολόκληρη η χαλύβδινη επιφάνειά της καλύπτεται με μια ομοιόμορφη, πυκνή επίστρωση ψευδαργύρου σύμφωνα με το πρότυπο ASTM A123. Αυτό το γαλβανισμένο στρώμα σχηματίζει ένα αντιδιαβρωτικό φράγμα που προστατεύει αποτελεσματικά το χαλύβδινο υπόστρωμα από αστικούς ρύπους, υγρασία και διάβρωση από το εξωτερικό περιβάλλον, επεκτείνοντας τη διάρκεια ζωής του κύριου σώματος σε πάνω από 25 χρόνια. Το γαλβανισμένο κύριο σώμα διατηρεί επίσης τη δομική ακαμψία της αρχικής χαλύβδινης στήλης, και όλες οι συγκολλητές ενώσεις (σύμφωνα με το AWS D1.1) γαλβανίζονται εξίσου για να διασφαλιστεί σταθερή αντιδιαβρωτική απόδοση και συνολική δομική ακεραιότητα του σώματος της κεραίας.
