Πύργος συρματόπλεγματος κατασκευασμένος από ατσάλι που εξασφαλίζει υψηλές τιμές αντοχής κατά την πρόσκρουση KV σε διάφορες θερμοκρασίες στο εξωτερικό

JIAYAO CO., LTD.

1. Προδιαγραφές

Τι είναι το σώμα πύργου καλωδίου στήριξης;

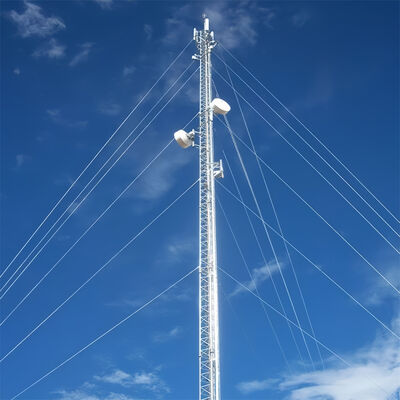

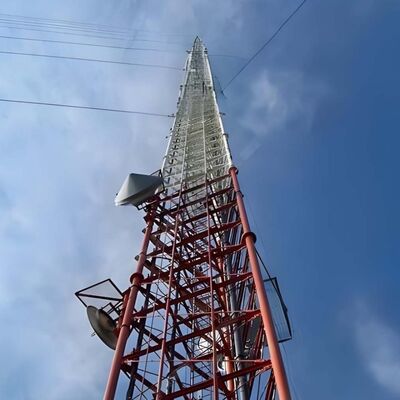

Το σώμα πύργου καλωδίου στήριξης (ιστός στήριξης) είναι η κεντρική, λεπτή φέρουσα δομή που υποστηρίζει κεραίες, αισθητήρες ή άλλο εξοπλισμό, βασιζόμενη σε εξωτερικά καλώδια στήριξης για πλευρική σταθερότητα (αντί για αυτοφερόμενη ακαμψία). Συνήθως κατασκευάζεται ως σωληνωτό ή πλέγμα χαλύβδινο πλαίσιο, είναι στενότερο από τους αυτοφερόμενους πύργους και διαθέτει κωνικό σχεδιασμό (πλατύτερο στη βάση, στενότερο στην κορυφή) για βελτιστοποίηση της κατανομής φορτίου και της αντίστασης στον άνεμο. Το σώμα του πύργου κατασκευάζεται από γαλβανισμένο δομικό χάλυβα (σύμφωνα με τα πρότυπα ASTM A36/S235JR) για να διασφαλιστεί η αντοχή στη διάβρωση και η μακροχρόνια ανθεκτικότητα σε εξωτερικά περιβάλλοντα. Λειτουργεί ως βάση στήριξης για βασικά αξεσουάρ όπως σκάλες αναρρίχησης, βάσεις κεραιών και κανάλια καλωδίων, και ο αρθρωτός σχεδιασμός του επιτρέπει την προσαρμογή ύψους από 30μ έως πάνω από 200μ, προσαρμοσμένο σε εφαρμογές όπως ραδιοτηλεοπτικές εκπομπές, τηλεπικοινωνίες ή μετεωρολογική παρακολούθηση.

Πώς να τοποθετήσετε την κεραία στον πύργο καλωδίου στήριξης;

Η τοποθέτηση μιας κεραίας σε πύργο καλωδίου στήριξης ακολουθεί μια δομημένη, συμβατή με την ασφάλεια διαδικασία, ευθυγραμμισμένη με το σχεδιασμό του πύργου και τα βιομηχανικά πρότυπα:

1. Προετοιμασία πριν την εγκατάσταση: Επαληθεύστε τη φέρουσα ικανότητα του πύργου για να διασφαλίσετε ότι μπορεί να υποστηρίξει το βάρος της κεραίας (συμπεριλαμβανομένου του υλικού και των σχετικών καλωδίων). Επιθεωρήστε το σώμα του πύργου για διάβρωση, δομική ζημιά ή χαλαρές συνδέσεις, και επιβεβαιώστε τη συμμόρφωση με τους τοπικούς κώδικες ασφαλείας (π.χ., IEC 62305 για προστασία από κεραυνούς).
2. Εγκατάσταση Βάσης Κεραίας: Συνδέστε ειδικές βάσεις κεραιών (ενσωματωμένα αξεσουάρ του πύργου) σε προκαθορισμένα σημεία στο σώμα του πύργου. Αυτές οι βάσεις συνήθως ασφαλίζονται χρησιμοποιώντας βίδες υψηλής αντοχής συμβατές με τη γαλβανισμένη χαλύβδινη δομή του πύργου, εξασφαλίζοντας μια σταθερή σύνδεση που αντέχει στις δυνάμεις του ανέμου και τις δονήσεις.
3. Ανύψωση & Τοποθέτηση Κεραίας: Χρησιμοποιήστε γερανούς ή εξειδικευμένο εξοπλισμό ανύψωσης για να ανυψώσετε την κεραία στο επιθυμητό ύψος (στρατηγικά επιλεγμένο για βέλτιστη κάλυψη σήματος). Ευθυγραμμίστε την κεραία με την προοριζόμενη κατεύθυνση μετάδοσης/λήψης, χρησιμοποιώντας εργαλεία λέιζερ ή μετρητές ευθυγράμμισης για ακρίβεια.
4. Ασφάλιση της Κεραίας: Στερεώστε την κεραία στις προεγκατεστημένες βάσεις χρησιμοποιώντας συμβατό υλικό, σφίγγοντας τις βίδες στην καθορισμένη ροπή για να αποτρέψετε την κίνηση. Βεβαιωθείτε ότι η κεραία είναι επίπεδη και σταθερή, χωρίς κούνημα που θα μπορούσε να επηρεάσει την απόδοση ή τη δομική ακεραιότητα.
5. Δρομολόγηση & Ενσωμάτωση Καλωδίων: Δρομολογήστε καλώδια σήματος ή τροφοδοσίας μέσω των ενσωματωμένων καναλιών καλωδίων του πύργου για να τα προστατεύσετε από περιβαλλοντικές ζημιές. Συνδέστε τα καλώδια στην κεραία και δρομολογήστε τα προς τον εξοπλισμό εδάφους, διασφαλίζοντας σωστή μόνωση και στεγανοποίηση στα σημεία σύνδεσης.
6. Τελική Επιθεώρηση: Πραγματοποιήστε οπτικό έλεγχο της κεραίας, των βάσεων και των καλωδίων για να επιβεβαιώσετε την ασφαλή εγκατάσταση. Δοκιμάστε τη μετάδοση/λήψη σήματος της κεραίας για να επαληθεύσετε τη λειτουργικότητα και βεβαιωθείτε ότι όλα τα πρωτόκολλα ασφαλείας (π.χ., προστασία από πτώσεις για τους εργαζόμενους) ακολουθούνται καθ' όλη τη διάρκεια της διαδικασίας.

Τι είναι η Συσκευή Αντι-αναρρίχησης στον πύργο καλωδίου στήριξης;

Η συσκευή αντι-αναρρίχησης για έναν πύργο καλωδίου στήριξης είναι ένα εξειδικευμένο εξάρτημα ασφαλείας που εγκαθίσταται στο σώμα του πύργου για την αποτροπή μη εξουσιοδοτημένης πρόσβασης και τη μείωση των κινδύνων πτώσης. Κοινά σχέδια περιλαμβάνουν:

• Κολάρα/φούστες αντι-αναρρίχησης: Κυκλικοί ή κωνικοί χαλύβδινοι φραγμοί τοποθετημένοι κοντά στη βάση του πύργου (συνήθως 2-3μ πάνω από το έδαφος) για να εμποδίσουν τις προσπάθειες αναρρίχησης, αρνούμενοι λαβές ή πατήματα.
• Αγκιστρωτές ή ακανθώδεις αποτρεπτικοί μηχανισμοί: Μη θανατηφόρα, μυτερά χαλύβδινα εξαρτήματα σε χαμηλότερα τμήματα του πύργου ή σκάλες για να αποθαρρύνουν την μη εξουσιοδοτημένη αναρρίχηση.
• Κλειδωμένη πρόσβαση: Εάν ο πύργος είναι εξοπλισμένος με πάνελ πρόσβασης στο επίπεδο του εδάφους ή είσοδο σκάλας, μια κλειδωμένη πύλη περιορίζει την πρόσβαση μόνο σε πιστοποιημένο προσωπικό.

Αυτές οι συσκευές κατασκευάζονται από ανθεκτικά στη διάβρωση υλικά (π.χ., γαλβανισμένος χάλυβας, ίδιος με το σώμα του πύργου) για να αντέχουν σε εξωτερικές συνθήκες. Ο κύριος σκοπός τους είναι η ενίσχυση της ασφάλειας, αποτρέποντας την ακούσια ή σκόπιμη αναρρίχηση από μη εκπαιδευμένα άτομα, ευθυγραμμισμένοι με τους τοπικούς κώδικες ασφαλείας κτιρίων και τη μείωση της ευθύνης για τους χειριστές πύργων.

Πώς να συνδέσετε το καλώδιο στήριξης και τον πύργο καλωδίου στήριξης;

Η σύνδεση των καλωδίων στήριξης σε έναν πύργο καλωδίου στήριξης περιλαμβάνει μια ασφαλή, φέρουσα διαδικασία για να διασφαλιστεί ότι τα καλώδια μπορούν να σταθεροποιήσουν αποτελεσματικά τον πύργο έναντι του ανέμου και των σεισμικών δυνάμεων:

1. Προετοιμασία: Επιλέξτε καλώδια στήριξης από χαλύβδινα συρματόσχοινα υψηλής αντοχής (σύμφωνα με το ASTM A475) με επικάλυψη ψευδαργύρου ή πολυμερούς για ανθεκτικότητα. Βεβαιωθείτε ότι το σώμα του πύργου διαθέτει προκατασκευασμένα σημεία σύνδεσης (π.χ., ωτίδες, βραχίονες ή εγκάρσιες δοκούς) σε διαστήματα 20-30μ, όπως ορίζεται στο σχεδιασμό του πύργου.
2. Εγκατάσταση Υλικού Σύνδεσης Καλωδίου: Τοποθετήστε βαρέως τύπου βραχίονες καλωδίου στήριξης ή ωτίδες στα προκαθορισμένα σημεία σύνδεσης του πύργου χρησιμοποιώντας βίδες υψηλής αντοχής (συμβατές με τη γαλβανισμένη χαλύβδινη δομή του πύργου). Αυτοί οι βραχίονες είναι σχεδιασμένοι για να κατανέμουν την τάση ομοιόμορφα σε όλο το σώμα του πύργου.
3. Τερματισμός Καλωδίου: Χρησιμοποιήστε επαγγελματικά εξαρτήματα τερματισμού (π.χ., μανίκια πρεσαρίσματος, σφιγκτήρες καλωδίων ή δακτυλίους) για να ασφαλίσετε το άκρο κάθε καλωδίου στήριξης. Τα μανίκια πρεσαρίσματος πρεσάρονται στο καλώδιο για μια μόνιμη, υψηλής αντοχής σύνδεση, ενώ οι σφιγκτήρες καλωδίων παρέχουν ρυθμιζόμενη τάση.
4. Σύνδεση & Τάνυση: Συνδέστε το τερματισμένο άκρο του καλωδίου στήριξης στον βραχίονα του πύργου χρησιμοποιώντας έναν κρίκο ή πείρο, εξασφαλίζοντας μια ασφαλή εφαρμογή χωρίς χαλαρότητα. Χρησιμοποιήστε ένα εργαλείο τάνυσης (π.χ., τεντωτήρα ή συρματόσχοινο) για να ρυθμίσετε την τάση του καλωδίου στις προδιαγραφές σχεδιασμού - κρίσιμο για την εξισορρόπηση των πλευρικών δυνάμεων στον πύργο.
5. Επαλήθευση: Ελέγξτε ότι η σύνδεση είναι ευθυγραμμισμένη με τον κωνικό σχεδιασμό του πύργου και ότι το καλώδιο είναι τεντωμένο ομοιόμορφα (αποφεύγοντας την υπερβολική τάνυση, η οποία θα μπορούσε να καταπονήσει το σώμα του πύργου). Επιβεβαιώστε ότι το υλικό και τα εξαρτήματα τερματισμού είναι ανθεκτικά στη διάβρωση και συμμορφώνονται με τα πρότυπα ασφαλείας του πύργου.

Πώς να συνδέσετε το καλώδιο στήριξης και την άγκυρα καλωδίου στήριξης;

Η σύνδεση των καλωδίων στήριξης με τις άγκυρες καλωδίου στήριξης (άγκυρες εδάφους) είναι ένα κρίσιμο βήμα για τη μεταφορά της τάσης του καλωδίου στο έδαφος, διασφαλίζοντας τη σταθερότητα του πύργου:

1. Προετοιμασία Άγκυρας: Βεβαιωθείτε ότι η άγκυρα εδάφους (βαρέως τύπου άγκυρα από σκυρόδεμα ή χάλυβα, σχεδιασμένη για φορτία τάσης) είναι σωστά εγκατεστημένη στο έδαφος σε γωνία 45-60° σε σχέση με το καλώδιο στήριξης. Η άγκυρα πρέπει να έχει ωριμάσει πλήρως (για σκυρόδεμα) και να είναι ασφαλώς ενσωματωμένη για να αντιστέκεται στις δυνάμεις εξαγωγής.
2. Έκθεση Μπουλονιού Άγκυρας: Βεβαιωθείτε ότι το επάνω μπουλόνι της άγκυρας (άγκυρα καλωδίου στήριξης) προεξέχει πάνω από το έδαφος και είναι σπειρωμένο για να φιλοξενήσει το υλικό σύνδεσης. Το μπουλόνι πρέπει να είναι κατασκευασμένο από χάλυβα υψηλής αντοχής για να αντέχει την τάση του καλωδίου στήριξης.
3. Τερματισμός Καλωδίου: Τερματίστε το ελεύθερο άκρο του καλωδίου στήριξης χρησιμοποιώντας τα ίδια εξαρτήματα υψηλής αντοχής (μανίκια πρεσαρίσματος, σφιγκτήρες καλωδίων ή δακτυλίους) που χρησιμοποιούνται για τη σύνδεση στον πύργο, εξασφαλίζοντας ένα ασφαλές, φέρον άκρο.
4. Συναρμολόγηση Υλικού Σύνδεσης: Συνδέστε έναν τεντωτήρα (για ρύθμιση τάσης) και έναν κρίκο στο τερματισμένο καλώδιο στήριξης. Ο τεντωτήρας συνδέεται με την άγκυρα καλωδίου στήριξης μέσω ενός παξιμαδιού ή ροδέλας, επιτρέποντας τη λεπτομερή ρύθμιση της τάσης του καλωδίου.
5. Τάνυση & Ασφάλιση: Χρησιμοποιήστε τον τεντωτήρα για να τεντώσετε το καλώδιο στήριξης στην απαιτούμενη προδιαγραφή, διασφαλίζοντας ότι αντιστέκεται στις πλευρικές δυνάμεις χωρίς να τραβάει την άγκυρα. Μόλις τεντωθεί, ασφαλίστε τον τεντωτήρα με πείρους ή παξιμάδια ασφαλείας για να αποτρέψετε τη χαλάρωση με την πάροδο του χρόνου.
6. Τελικός Έλεγχος: Επαληθεύστε ότι η σύνδεση είναι ασφαλής, η άγκυρα δεν παρουσιάζει σημάδια κίνησης και το καλώδιο στήριξης είναι ευθυγραμμισμένο στη σωστή γωνία 45-60°. Επιθεωρήστε για διάβρωση στο μπουλόνι, το υλικό και τον τερματισμό του καλωδίου, διασφαλίζοντας τη συμμόρφωση με το IEC 62305 και τους τοπικούς κώδικες ασφαλείας.
