Πύργος από χάλυβα με τετραπόδαρα πλέγματα για τηλεπικοινωνίες και ραδιοτηλεοπτικές κεραίες

JIAYAO CO., ΚΑΠΑΚΙ

Πύργος με γωνιακό χάλυβα με 4 πόδιαείναι μια ανεξάρτητη κατασκευή από χάλυβα υψηλής αντοχής σχεδιασμένη για υποστήριξη ζωτικής σημασίας υποδομής. Χαρακτηρίζεται από το τετράγωνο πλαίσιο τετράποδων και τις διασταυρούμενες δικτυωμένες συνδέσεις, χρησιμεύει ως αξιόπιστη ραχοκοκαλιά για επικοινωνία, μετάδοση ισχύος και άλλες βιομηχανικές εφαρμογές παγκοσμίως. Σε αντίθεση με τους πύργους που βασίζονται σε εξωτερικά καλώδια για σταθερότητα, αυτός ο αυτοφερόμενος σχεδιασμός στέκεται ανεξάρτητα, καθιστώντας τον προσαρμόσιμο σε διαφορετικά περιβάλλοντα από αστικές περιοχές έως απομακρυσμένες περιοχές.

Ως ακρογωνιαίος λίθος της σύγχρονης υποδομής, ο γωνιακός πύργος από χάλυβα με 4 πόδια συνδυάζει ανθεκτικότητα, ευελιξία και πρακτικότητα για να καλύψει τις αυξανόμενες απαιτήσεις των τομέων επικοινωνίας, ενέργειας και επιτήρησης. Ο ώριμος σχεδιασμός και η αξιόπιστη απόδοσή του το καθιστούν μια προτιμώμενη επιλογή για έργα σε όλο τον κόσμο.

Περιγραφή προϊόντος

Λεπτομέρειες συσκευασίας:Ο πύργος τηλεπικοινωνιών θα συνδυαστεί με γαλβανισμένο λουράκι σύμφωνα με τις απαιτήσεις του πελάτη.

Παραδίδω:Αποστέλλεται σε 20 ημέρες μετά την πληρωμή από το λιμάνι Tianjin

Μέλη του Πύργου:Ένας πύργος από χάλυβα χωρίζεται σε πολλές δέσμες.

Μπουλόνια:Τσάντα Pacrum.lon ή ατσάλι

Ειδικευόμαστε στο σχεδιασμό και την κατασκευή προσαρμοσμένων χαλύβδινων πύργων για εφαρμογές τηλεπικοινωνιών, παρακολούθησης, παρατήρησης και ασφάλειας.Ακολουθούν αναλυτικές πληροφορίες για το προϊόν:

Ποια είναι η δομή πλέγματος του γωνιακού χαλύβδινου πύργου με 4 πόδια;

Η δικτυωτή δομή ενός γωνιακού χαλύβδινου πύργου με 4 πόδια είναι ένα σταυρωτό πλαίσιο που μοιάζει με ζευκτό που συνδέει τα τέσσερα χαλύβδινα πόδια κάθετης γωνίας του πύργου. Αποτελείται από διασυνδεδεμένα χαλύβδινα μέλη (συνήθως γωνιακές ράβδους από χάλυβα ή δικτυωτές ράβδους), σχηματίζει ένα μοτίβο που μοιάζει με ιστό που κατανέμει τα φορτία - συμπεριλαμβανομένου του ίδιου του βάρους του πύργου, του βάρους του εξοπλισμού, του ανέμου, των σεισμικών δυνάμεων και των φορτίων πάγου - ομοιόμορφα και στα τέσσερα σκέλη. Αυτή η δομή είναι ενσωματωμένη σε όλο το ύψος του πύργου, συμπληρώνοντας το κωνικό σχέδιο του πύργου (πιο φαρδύ στη βάση, στενότερο στην κορυφή) για ενίσχυση της δομικής ακεραιότητας και σταθερότητας. Η διαμόρφωση του πλέγματος εξισορροπεί την υψηλή αντοχή με την ελαφριά απόδοση, ελαχιστοποιώντας τη χρήση υλικού, μεγιστοποιώντας παράλληλα τη φέρουσα ικανότητα και την αντοχή σε ακραίες περιβαλλοντικές συνθήκες. Διευκολύνει επίσης τη ροή του αέρα, μειώνοντας την αντίσταση στον αέρα και βελτιώνοντας περαιτέρω τη συνολική σταθερότητα του πύργου.

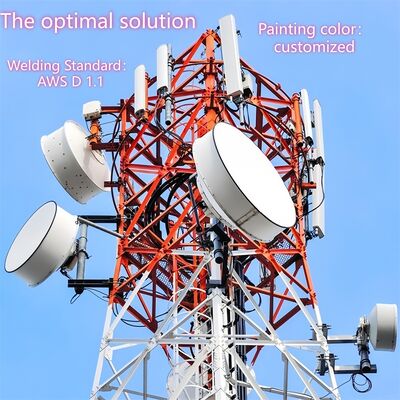

Πώς να τοποθετήσετε το πιάτο MW στον γωνιακό ατσάλινο πύργο με 4 πόδια;,

Η τοποθέτηση ενός πιάτου μικροκυμάτων (MW) σε έναν γωνιακό χαλύβδινο πύργο με 4 πόδια ακολουθεί μια συστηματική, συμβατή με την ασφάλεια διαδικασία:

1. Προετοιμασία προεγκατάστασης: Επαληθεύστε τη φέρουσα ικανότητα του πύργου για να βεβαιωθείτε ότι μπορεί να υποστηρίξει το βάρος του πιάτου MW (συμπεριλαμβανομένου του πιάτου, του βραχίονα στήριξης και του σχετικού υλικού). Ελέγξτε ότι η σχεδίαση του πύργου συμμορφώνεται με τα σχετικά πρότυπα (π.χ. TIA/EIA-222-G/F) για την τοποθέτηση εξοπλισμού.
2. Εγκατάσταση βραχίονα: Προσαρμόστε ειδικούς βραχίονες κεραίας/φούρνου μικροκυμάτων (παρέχονται με τον πύργο ή κατασκευάζονται κατά παραγγελία) σε προκαθορισμένα σημεία στερέωσης στο σώμα ή την πλατφόρμα εξοπλισμού του πύργου. Αυτοί οι βραχίονες στερεώνονται με μπουλόνια υψηλής αντοχής (συμμορφώνονται με το ISO 898 βαθμού 6.8/8.8) για να διασφαλιστεί μια σταθερή σύνδεση με τη δομή του πλέγματος ή τα πόδια του πύργου.
3. Ανύψωση και τοποθέτηση πιάτων: Χρησιμοποιήστε γερανούς ή εξειδικευμένο εξοπλισμό ανύψωσης για να ανυψώσετε το πιάτο MW στο ύψος του στόχου (συνήθως στα ανώτερα τμήματα του πύργου ή σε μια ειδική πλατφόρμα εξοπλισμού). Βεβαιωθείτε ότι το πιάτο είναι ευθυγραμμισμένο με την προβλεπόμενη διαδρομή επικοινωνίας από σημείο σε σημείο (προσαρμόστε για αζιμούθιο και υψόμετρο όπως απαιτείται).
4. Ασφάλιση του πιάτου: Στερεώστε το πιάτο MW στα προεγκατεστημένα στηρίγματα χρησιμοποιώντας συμβατό υλικό, σφίγγοντας τα μπουλόνια στην καθορισμένη ροπή με βαθμονομημένα εργαλεία. Βεβαιωθείτε ότι το πιάτο είναι επίπεδο και σταθερό, χωρίς ταλαντεύσεις ή κινήσεις.
5. Δρομολόγηση και ενσωμάτωση καλωδίων: Περάστε τα καλώδια σήματος του πιάτου μέσα από τους ενσωματωμένους δίσκους καλωδίων του πύργου για να τα προστατέψετε από περιβαλλοντική ζημιά. Συνδέστε τα καλώδια με τον κατάλληλο εξοπλισμό (π.χ. πομπούς/δέκτες) στη βάση του πύργου ή στην ενδιάμεση πλατφόρμα, διασφαλίζοντας τη σωστή μόνωση και στεγανοποίηση.
6. Τελική Επιθεώρηση: Πραγματοποιήστε οπτικό έλεγχο για να επιβεβαιώσετε ότι το πιάτο έχει τοποθετηθεί καλά, οι βραχίονες είναι άθικτοι και τα καλώδια είναι σωστά οργανωμένα. Ελέγξτε τη μετάδοση σήματος του πιάτου για να επαληθεύσετε την ευθυγράμμιση και τη λειτουργικότητα, τηρώντας τα πρωτόκολλα ασφαλείας καθ' όλη τη διάρκεια της διαδικασίας.

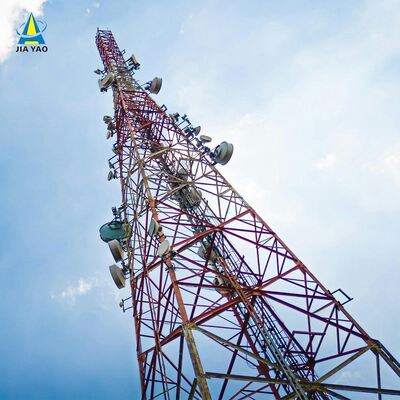

Ποια είναι η κύρια δομή του γωνιακού χαλύβδινου πύργου με 4 πόδια;

Η κύρια δομή ενός γωνιακού χαλύβδινου πύργου με 4 πόδια είναι ένα αυτοφερόμενο πλαίσιο σχεδιασμένο για σταθερότητα και αντοχή, που αποτελείται από τρία βασικά στοιχεία:

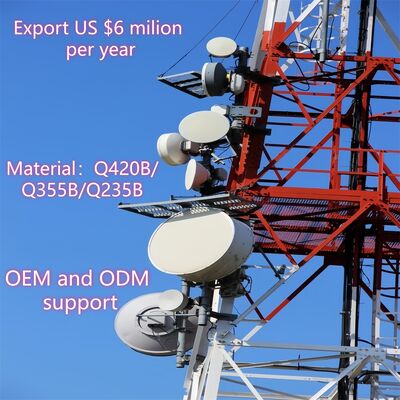

• Τέσσερα ατσάλινα πόδια κάθετης γωνίας: Τα κύρια φέροντα στοιχεία, κατασκευασμένα από υψηλής ποιότητας δομικό χάλυβα (π.χ. Q235B, Q345B, Q420, συμβατά με το ASTM A36/A572) και διατεταγμένα σε διαμόρφωση τετράγωνης βάσης. Αυτά τα σκέλη μεταφέρουν το συνολικό βάρος του πύργου (συμπεριλαμβανομένου του εξοπλισμού και των περιβαλλοντικών φορτίων) στο θεμέλιο.
• Συνδέσεις δικτυωτών δικτυωμάτων: Σταυρωτά χαλύβδινα μέλη (γωνιακοί χάλυβας ή δικτυωτές ράβδοι) που συνδέουν τα τέσσερα σκέλη οριζόντια και διαγώνια. Αυτό το σύστημα ζευκτών κατανέμει ομοιόμορφα τα φορτία σε όλη τη δομή, ενισχύει την ακαμψία και αντιστέκεται στις πλευρικές δυνάμεις (άνεμος, σεισμική δραστηριότητα), σχηματίζοντας το χαρακτηριστικό πλέγμα του πύργου.
• Σχεδίαση κωνικού πλαισίου: Ο πύργος στενεύει σταδιακά από τη βάση προς την κορυφή (πλατυύτερος στο κάτω μέρος, στενότερος στην κορυφή), βελτιστοποιώντας τη δομική ακεραιότητα συγκεντρώνοντας το υλικό όπου τα φορτία είναι πιο βαριά (στη βάση) και μειώνοντας την αντίσταση στον αέρα σε υψηλότερα υψόμετρα.

Συμπληρωματικά δομικά στοιχεία (π.χ. πλατφόρμες εξοπλισμού, σκάλες αναρρίχησης και δίσκοι καλωδίων) ενσωματώνονται στο κύριο πλαίσιο για να υποστηρίξουν την πρακτική λειτουργικότητα, αλλά τα τέσσερα κάθετα πόδια και οι δικτυωτές συνδέσεις δικτυωμάτων αποτελούν τη δομική ραχοκοκαλιά του πύργου.

Πλατφόρμα, σκάλα από γωνιακό ατσάλινο πύργο με 4 πόδια

Α. Πλατφόρμα

• Σκοπός: Χρησιμεύει ως ανυψωμένος, σταθερός χώρος εργασίας για την εγκατάσταση, τη συντήρηση ή την επιθεώρηση εξοπλισμού (π.χ. πιάτα MW, κεραίες 5G, συσκευές επιτήρησης) και εξαρτημάτων πύργου. Παρέχει επίσης ένα ασφαλές σημείο ανάπαυσης για τους εργαζόμενους κατά την αναρρίχηση.
• Χαρακτηριστικά σχεδιασμού: Τυπικά κατασκευασμένο από γαλβανισμένο χάλυβα (συμμορφώνεται με το ASTM A123/ISO 1461 για αντοχή στη διάβρωση) και ενσωματωμένο στη δομή του πλέγματος του πύργου σε καθορισμένα ύψη. Οι πλατφόρμες μπορεί να περιλαμβάνουν κιγκλιδώματα ασφαλείας, αντιολισθητικές επιφάνειες και καταπακτές πρόσβασης για τη διασφάλιση της ασφάλειας των εργαζομένων. Είναι κατασκευασμένα για να υποστηρίζουν το βάρος των εργαζομένων, των εργαλείων και του εξοπλισμού, ευθυγραμμίζοντας με τη συνολική φέρουσα ικανότητα του πύργου.
• Προσαρμογή: Μπορεί να προστεθεί σε πολλαπλά ύψη βάσει των αναγκών του έργου (π.χ. κοντά σε σημεία στήριξης κεραίας ή στο κέντρο του πύργου για συντήρηση).

Β. Σκάλα

• Σκοπός: Ένα αποκλειστικό σύστημα πρόσβασης ασφαλείας που επιτρέπει στους εργαζόμενους να σκαρφαλώνουν στον πύργο για να φτάσουν σε πλατφόρμες, εξοπλισμό ή ανώτερα τμήματα για εγκατάσταση, επιθεώρηση ή επισκευή.
• Χαρακτηριστικά σχεδιασμού: Κατασκευασμένο από γαλβανισμένο χάλυβα για ανθεκτικότητα και αντοχή στη διάβρωση, με ίσα σκαλοπάτια (ανά βιομηχανικά πρότυπα ασφαλείας) για άνετη αναρρίχηση. Τα βασικά χαρακτηριστικά ασφαλείας περιλαμβάνουν χειρολισθήρες, συστήματα αναστολής πτώσης (π.χ. οδηγοί καλωδίων για ιμάντες) και μερικές φορές περιβλήματα κλουβιών για την αποφυγή πτώσεων. Η σκάλα προσαρμόζεται κάθετα στα πόδια του πύργου ή στα δικτυωτά δικτυώματα, εξασφαλίζοντας μια ασφαλή, σταθερή διαδρομή.
• Συμμόρφωση: Σχεδιασμένο σύμφωνα με τους κανονισμούς ασφαλείας και τα βιομηχανικά πρότυπα (π.χ. TIA/EIA-222-G/F), δίνοντας προτεραιότητα στην προστασία των εργαζομένων κατά την κάθετη πρόσβαση.

Μαζί, η πλατφόρμα και η σκάλα ενισχύουν τη χρηστικότητα του πύργου επιτρέποντας ασφαλή, αποτελεσματική πρόσβαση σε εξοπλισμό και εξαρτήματα μεγάλου υψομέτρου, υποστηρίζοντας τη συνεχή λειτουργία και συντήρηση.

,

Δοκιμή πύργου γαλβανισμού γωνιακού χάλυβα

Ο γαλβανισμός είναι μια ζωτικής σημασίας επεξεργασία επιφάνειας για γωνιακούς πύργους από χάλυβα με 4 πόδια, παρέχοντας μακροπρόθεσμη αντοχή στη διάβρωση για να αντέχει σε σκληρές εξωτερικές συνθήκες και να παρατείνει τη διάρκεια ζωής του πύργου πέρα ​​από 20 χρόνια. Παρακάτω είναι μια απλοποιημένη επισκόπηση των δοκιμών γαλβανισμού:

1. Βασικοί στόχοι δοκιμής

• Εξασφαλίστε επαρκές πάχος επίστρωσης για ανθεκτική αντιδιαβρωτική προστασία.
• Επαληθεύστε την ομοιομορφία της επίστρωσης ψευδαργύρου και την ισχυρή πρόσφυση (αποτρέψτε το ξεφλούδισμα/ξεφλούδισμα).
• Ελέγξτε για τυχόν κρίσιμα ελαττώματα (π.χ. γυμνός χάλυβας, ρωγμές, κοιλώματα).
• Συμμορφωθείτε με τα διεθνή πρότυπα (ASTM A123, ISO 1461).

2. Βασικές μέθοδοι δοκιμής (Διεξήχθη μετά το εργοστάσιο και μετά την εγκατάσταση)

• Πάχος επίστρωσης: Χρησιμοποιήστε μαγνητικά μετρητές πάχους (μη καταστροφικά) ή μικρόμετρα (καταστροφικά μόνο για δείγματα). τουλάχιστον 85–120 μm (παχύτερο για σκληρά περιβάλλοντα).
• Προσκόλληση: Δοκιμή κάμψης (180°), δοκιμή με σφυρί ή δοκιμή εγκάρσιας καταπακτής με μαχαίρι—δεν επιτρέπεται η αποκόλληση της επίστρωσης.
• Οπτική Επιθεώρηση: Ελέγξτε για γυμνό χάλυβα, ρωγμές, ανομοιόμορφη συσσώρευση ψευδαργύρου ή μόλυνση. μικρές παρατυπίες είναι αποδεκτές εάν δεν επηρεάζουν.
• Αντοχή στη διάβρωση: Δοκιμή ψεκασμού αλατιού (ASTM B117/ISO 9227) για 100–500 ώρες (αντοχή στην κόκκινη σκουριά). προαιρετική μακροχρόνια έκθεση στο πεδίο.
• Προαιρετική Χημική Ανάλυση: AAS/XRF για επιβεβαίωση ≥98% καθαρότητας ψευδαργύρου και ανίχνευση ακαθαρσιών.

3. Πρότυπα Συμμόρφωσης

Τηρείτε το ASTM (A123, B117, A572), το ISO (1461, 9227, 898), τους κώδικες σχεδιασμού πύργων (TIA/EIA-222-G/F) και τους τοπικούς κανονισμούς.

4. Επιτόπιοι έλεγχοι μετά την εγκατάσταση

• Επαναμετρήστε το πάχος σε κρίσιμους αρμούς.
• Επιθεωρήστε για ζημιές (γρατσουνιές, βαθουλώματα) και εφαρμόστε χρώμα πλούσιο σε ψευδάργυρο εάν χρειάζεται.
• Επαληθεύστε την ακεραιότητα της επίστρωσης στις οπές των μπουλονιών και στις περιοχές με υψηλή φθορά.

Αυτή η δοκιμή διασφαλίζει την αξιοπιστία της γαλβανισμένης επίστρωσης, υποστηρίζοντας την απόδοση του πύργου σε εφαρμογές υποδομής.

Κάντε κλικ εδώ για περισσότερες πληροφορίες!!!!!!

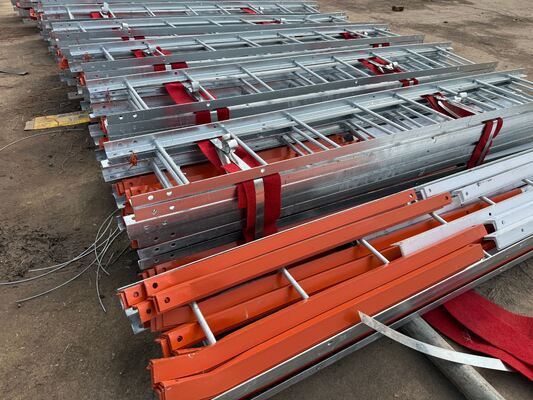

Συσκευασία & Αποστολή

Πιστοποιητικά

,Κάντε κλικ εδώ για περισσότερες πληροφορίες!!!!!!

Προσαρμοσμένοι τύποι προϊόντων και πλεονέκτημα

Αυτοστηριζόμενος Πύργος 
Ο αυτοφερόμενος πύργος είναι συνήθως πύργος 3 ποδιών ή 4 ποδιών και το υλικό του είναι χαλύβδινος σωλήνας ή χάλυβας γωνίας. Όσον αφορά τη σύνδεση, ο σωληνωτός πύργος συνδέεται με φλάντζα και ο γωνιακός χαλύβδινος πύργος συνδέεται με παξιμάδια και μπουλόνια.
Χαρακτηριστικά:
1.Μικρός συντελεστής φορτίου ανέμου, ισχυρή αντίσταση ανέμου.
2.Εξοικονόμηση πόρων γης, βολική τοποθεσία.
Βολική μεταφορά και εγκατάσταση.

Pipe Steel Tower
Ο πύργος σωλήνων αναφέρεται σε μια αυτοφερόμενη κατασκευή από ψηλό χάλυβα με στήλη πύργου κατασκευασμένη από χαλύβδινους σωλήνες και τμήμα σώματος πύργου σε τριγωνικό σχήμα. Τα κύρια χαρακτηριστικά του είναι ότι η στήλη του πύργου τριών σωλήνων είναι κατασκευασμένη από χαλύβδινους σωλήνες και το τμήμα του σώματος του πύργου είναι σε τριγωνικό σχήμα, το οποίο είναι μια πολυώροφα χαλύβδινη κατασκευή διαφορετική από γωνιακό χάλυβα.

Μονόπολος Πύργος

Ο μονόπολος πύργος, είναι ένας συνηθισμένος τύπος, με όμορφη εμφάνιση, που καλύπτει μια μικρή έκταση 9 έως 18 τετραγωνικών μέτρων, οικονομικά αποδοτικός και υιοθετείται από την πλειοψηφία της κατασκευής. Το σώμα του πύργου υιοθετεί πιο λογικό τμήμα, το οποίο συνδέεται μέσω μπουλονιού υψηλής αντοχής ή επικάλυψης (σύνδεση ολίσθησης). Έχει τα χαρακτηριστικά της εύκολης εγκατάστασης και μπορεί να προσαρμοστεί σε μια ποικιλία πολύπλοκων πεδίων.

Guyed Tower 
Ο πύργος Guyed έχει μια νέα εμφάνιση και το μεγαλύτερο χαρακτηριστικό του ενισχύεται με τη χρήση ατσάλινο σύρμα. Ο Guyed Tower είναι ένας κοινός τύπος πύργου επικοινωνίας που είναι οικονομικός και πρακτικός. Είναι πιο ελαφρύ και φθηνότερο από τα άλλα. Είναι πολύ κατάλληλο για τις ευρύτερες γεωγραφικές περιοχές.

Πύργος Φρουράς
Η σκοπιά είναι ένα πολυλειτουργικό κτίριο που χρησιμοποιείται κυρίως για την παρατήρηση του περιβάλλοντος και παίζει σημαντικό ρόλο σε πολλαπλά πεδία. Ο σχεδιασμός του δίνει έμφαση στην αρμονία και την ενότητα με το φυσικό περιβάλλον και το αρχιτεκτονικό στυλ συνήθως συντονίζεται με το περιβάλλον. Οι πύργοι παρατήρησης συνήθως αποτελούνται από σώματα πύργων, πλατφόρμες, πύργους και σκάλες, με συμπαγείς και ανθεκτικές κατασκευές.

Καμουφλαρισμένος Πύργος Δέντρων
Το Camouflaged Tree Tower είναι επίσης ένα είδος τεχνητού δέντρου του Bionic Tree Tower, στη βάση σαν αληθινή, συν το προσεγμένο σχέδιο, όταν τοποθετηθεί ανάμεσα στα αληθινά δέντρα σε περιοχή περιήγησης, πάρκο και πλατεία, θα είναι μέρος της φύσης.
Χαρακτηριστικά:
1. Εξαιρετική δομή και υπέροχη εμφάνιση.
2. Ισχυρή δομική σταθερότητα και μεγάλη διάρκεια ζωής.
3. Μικρή έκταση και μεγάλη οικονομική επίδραση.
