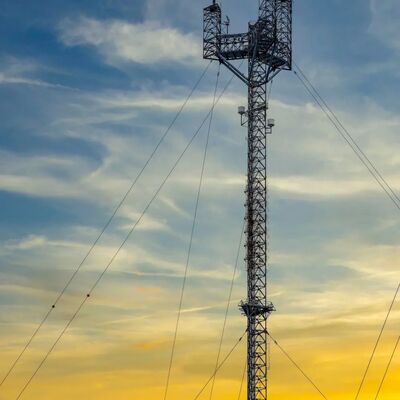

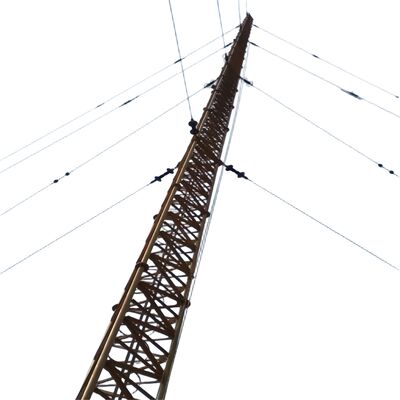

Ένας πύργος με καλώδιο(που ονομάζεται επίσης πύργος με τύπους) είναι μια ψηλή, λεπτή δομή που βασίζεται σε εξωτερικά καλώδια τύπων (υψηλής αντοχής χάλυβα καλώδια) για τη σταθερότητα, σε αντίθεση με τους αυτό-υποστηριζόμενους πύργους που στέκονται ανεξάρτητα.Αυτό το σχέδιο του επιτρέπει να φτάνει σε μεγαλύτερα ύψη με λιγότερο δομικό υλικό, καθιστώντας την οικονομικά αποδοτική επιλογή για εφαρμογές που απαιτούν εκτεταμένη κάλυψη ή υψόμετρο.

1Προδιαγραφές

Ποιος είναι ο πύργος του καλωδίου;

Το σώμα του πύργου ενός πύργου συρματόπλεγματος (πύργος συρματόπλεγματος) είναι η κεντρική, λεπτή δομή υποστήριξης φορτίου που υποστηρίζει κεραίες, αισθητήρες ή άλλο εξοπλισμό,βασίζεται σε εξωτερικά καλώδια για πλευρική σταθερότητα (αντί για αυτο-υποστηριζόμενη ακαμψία)Συνήθως κατασκευάζεται ωςσωλήνα ή σχάρα από χάλυβα, είναι στενότερη από τους αυτοφορετικούς πύργους και διαθέτει ένα κωνικό σχεδιασμό (ευρύτερο στη βάση, στενότερο στην κορυφή) για τη βελτιστοποίηση της κατανομής φορτίου και της αντίστασης στον άνεμο.Το σώμα του πύργου κατασκευάζεται από γαλβανισμένο δομικό χάλυβα (συμμορφούμενο με τα πρότυπα ASTM A36/S235JR) για να εξασφαλιστεί αντοχή στη διάβρωση και μακροχρόνια αντοχή σε εξωτερικά περιβάλλονταΧρησιμοποιείται ως βάση για την τοποθέτηση βασικών εξαρτημάτων, όπως σκαλοπάτια αναρρίχησης, στερέωμα κεραίας και καλωδιακά δίσκια.και το μοντελοποιημένο σχεδιασμό του επιτρέπει την προσαρμογή ύψους που κυμαίνονται από 30m έως πάνω από 200m, προσαρμοσμένα σε εφαρμογές όπως η ραδιοτηλεόραση, οι τηλεπικοινωνίες ή η μετεωρολογική παρακολούθηση.

Πώς να τοποθετήσετε την κεραία στον πύργο με τα καλώδια;

Η τοποθέτηση μιας κεραίας σε έναν πύργο καλωδίου με σωλήνες ακολουθεί μια δομημένη, διαδικασία συμμόρφωσης με την ασφάλεια που ευθυγραμμίζεται με το σχεδιασμό του πύργου και τα πρότυπα της βιομηχανίας:

1. Προετοιμασία πριν από την εγκατάσταση: Ελέγξτε την αντοχή του πύργου για να βεβαιωθείτε ότι μπορεί να αντέξει το βάρος της κεραίας (συμπεριλαμβανομένου του υλικού και των συναφών καλωδίων).ή χαλαρές συνδέσεις, και να επιβεβαιώσει τη συμμόρφωση με τους τοπικούς κώδικες ασφάλειας (π.χ. IEC 62305 για την προστασία από κεραυνές).
2. Εγκατάσταση κεραίας: Να τοποθετούνται ειδικά στερεόστρωμα κεραίας (ενσωματωμένα εξαρτήματα του πύργου) σε προκαθορισμένα σημεία του σώματος του πύργου.Αυτά τα στερέωμα είναι συνήθως ασφαλισμένα με τη χρήση υψηλής αντοχής βίδες συμβατές με το πύργο της γαλβανισμένης δομής χάλυβα, εξασφαλίζοντας μια σταθερή σύνδεση που αντέχει στις δυνάμεις του ανέμου και τις δονήσεις.
3. Ανύψωση και τοποθέτηση κεραίας: Χρησιμοποιήστε γερανούς ή ειδικό εξοπλισμό ανύψωσης για να ανυψώσετε την κεραία στο στόχο ύψος (στρατηγικά επιλεγμένο για τη βέλτιστη κάλυψη σήματος).Προσαρμογή της κεραίας με την προβλεπόμενη κατεύθυνση μετάδοσης/αποδοχής, χρησιμοποιώντας εργαλεία λέιζερ ή μετρητές ευθυγράμμισης για ακρίβεια.
4. Ασφάλιση της κεραίαςΗ αντενάδα πρέπει να στερεώνεται σε προεγκατεστημένη στερέωση με συμβατό υλικό, σφίγγοντας τις βίδες στην καθορισμένη ροπή για να αποφευχθεί η κίνηση.χωρίς ταλαντώσεις που θα μπορούσαν να επηρεάσουν τις επιδόσεις ή τη δομική ακεραιότητα.
5. Δρομολόγηση και ενσωμάτωση καλωδίων: Διαδρομή καλωδίων σήματος ή τροφοδοτών μέσω των ενσωματωμένων δοχείων καλωδίων του πύργου για την προστασία τους από περιβαλλοντικές βλάβες.διασφάλιση της κατάλληλης μόνωσης και υδροφράκτησης στα σημεία σύνδεσης.
6. Τελική επιθεώρησηΔοκιμάστε τη μετάδοση/αποδοχή σήματος της κεραίας για να επαληθεύσετε τη λειτουργικότητα,και να διασφαλίσει όλα τα πρωτόκολλα ασφαλείας (e(π.χ. προστασία των εργαζομένων από πτώσεις) τηρούνται καθ' όλη τη διάρκεια της διαδικασίας.

Τι είναι η συσκευή κατά της αναρρίχησης στον πύργο;

Η συσκευή κατά της αναρρίχησης για έναν πύργο συρματόπλεγματος είναι ένα εξειδικευμένο συστατικό ασφαλείας τοποθετημένο στο σώμα του πύργου για την πρόληψη μη εξουσιοδοτημένης πρόσβασης και τη μείωση των κινδύνων πτώσης.

• Προστατευτικά κολάρα/στριγγάλια: Στρογγυλοί ή κωνικοί φραγμοί από χάλυβα που τοποθετούνται κοντά στη βάση του πύργου (συνήθως 2 ̇ 3 m πάνω από το έδαφος) για να εμποδίζουν τις προσπάθειες αναρρίχησης, αρνούμενοι χειροπέδες ή υποστήριξη.
• Σφιχτά ή τσακωμένα αποτρεπτικά: Μη θανατηφόρα, αιχμηρά ατσάλινα στερεώματα στα κατώτερα τμήματα του πύργου ή στις σκάλες για την αποθάρρυνση μη εξουσιοδοτημένης αναρρίχησης.
• Κλειδωμένη πρόσβαση: Εάν ο πύργος είναι εξοπλισμένος με πίνακα πρόσβασης στο επίπεδο του εδάφους ή σημείο εισόδου από σκάλα, μια κλειδωμένη πύλη περιορίζει την πρόσβαση μόνο σε πιστοποιημένο προσωπικό.

Αυτές οι συσκευές κατασκευάζονται από ανθεκτικά στην διάβρωση υλικά (π.χ. γαλβανισμένο χάλυβα, που ταιριάζει με το σώμα του πύργου) για να αντέχουν σε εξωτερικές συνθήκες.Ο κύριος σκοπός τους είναι να αυξήσουν την ασφάλεια αποτρέποντας την τυχαία ή σκόπιμη αναρρίχηση από άψογα άτομα, ευθυγραμμίζοντας με τους τοπικούς κώδικες ασφάλειας των κτιρίων και μετριασμό της ευθύνης για τους φορείς εκμετάλλευσης πύργων.

Πώς να συνδέσω το καλώδιο και τον πύργο καλωδίων;

Η σύνδεση των καλωδίων σε έναν πύργο καλωδίων περιλαμβάνει μια ασφαλή, φορτωτική διαδικασία για να διασφαλιστεί ότι τα καλώδια μπορούν να σταθεροποιήσουν αποτελεσματικά τον πύργο ενάντια στον άνεμο και τις σεισμικές δυνάμεις:

1. Προετοιμασία: Επιλέξτε καλώδια τύπου κατασκευασμένα από καλώδια χάλυβα υψηλής αντοχής (συμμορφούμενα με το ASTM A475) με επικαλύψεις ψευδαργύρου ή πολυμερούς για αντοχή.Κράτες, ή σταυροφόρους) σε διαστήματα 20-30 μέτρων, όπως ορίζεται στο σχέδιο του πύργου.
2. Εγκατάσταση υλικού προσαρμογής: Εγκατάσταση βαρέων τύπων συρματόσχοινων ή διαχωρισμάτων σε προδιαγεγραμμένα σημεία στερέωσης του πύργου με τη χρήση στροφών υψηλής αντοχής (συμβατών με τη δομή γαλβανισμένου χάλυβα του πύργου).Αυτές οι αγκάλες είναι σχεδιασμένες για να διανέμουν την ένταση ομοιόμορφα σε όλο το σώμα του πύργου.
3. Τερματισμός καλωδίου: Χρησιμοποιήστε επαγγελματικά εξαρτήματα τερματισμού (π.χ., swage μανίκες, καλωδιακές σφραγίδες, ή δαχτυλίδια) για να εξασφαλίσει το τέλος κάθε καλωδίου guy.σύνδεση υψηλής αντοχής, ενώ οι λαβές καλωδίων παρέχουν ρυθμιζόμενη ένταση.
4. Σύνδεση και ένταση: Εναρμονίστε το τερματισμένο άκρο του καλωδίου στο στήριγμα του πύργου χρησιμοποιώντας μια αλυσίδα ή μια καρφίτσα, εξασφαλίζοντας μια ασφαλή τοποθέτηση χωρίς χαλάρωση.Το σιδηροδρομικό σχοινί είναι ένα σιδηροδρομικό σχοινί (ή ένα σχοινί στροφής) για την προσαρμογή της έντασης του καλωδίου στις προδιαγραφές σχεδιασμού..
5. Επαλήθευση: Ελέγξτε ότι η σύνδεση είναι ευθυγραμμισμένη με την κωνική δομή του πύργου και ότι το καλώδιο είναι ομοιόμορφα τεντωμένο (αποφεύγοντας την υπερβολική σύσφιξη, η οποία θα μπορούσε να προκαλέσει άγχος στο σώμα του πύργου).Επιβεβαιώστε ότι το υλικό και τα εξαρτήματα τερματισμού είναι ανθεκτικά στη διάβρωση και συμμορφώνονται με τα πρότυπα ασφάλειας του πύργου.

Πώς συνδέεις το καλώδιο και την άγκυρα;

Η σύνδεση των καλωδίων με τις γωνιακές άγκυρες είναι ένα κρίσιμο βήμα για τη μεταφορά της έντασης του καλωδίου στο έδαφος, εξασφαλίζοντας τη σταθερότητα του πύργου:

1. Προετοιμασία άγκυρας: Βεβαιωθείτε ότι η άγκυρα εδάφους (βαρύχρονη άγκυρα από σκυρόδεμα ή χάλυβα, σχεδιασμένη για φορτία έντασης) είναι κατάλληλα εγκατεστημένη στο έδαφος σε γωνία 45°60° σε σχέση με το καλώδιο.Η άγκυρα πρέπει να είναι πλήρως στερεωμένη (για το σκυρόδεμα) και σταθερά ενσωματωμένη για να αντιστέκεται στις δυνάμεις έλξης.
2. Εκτίμηση της ακμής της ακμής: Βεβαιωθείτε ότι ο ανώτερος βρόχος της άγκυρας (οδηγούμενος βρόχος άγκυρας) προεξέχει πάνω από το έδαφος και είναι στριφογυρισμένος για να χωρέσει το υλικό σύνδεσης.Το μπουλόνι πρέπει να είναι φτιαγμένο από υψηλής αντοχής χάλυβα για να αντέξει την ένταση του καλωδίου guy.
3. Τερματισμός καλωδίου: Τερματίστε το ελεύθερο άκρο του καλωδίου χρησιμοποιώντας τα ίδια υψηλής αντοχής εξαρτήματα (φουσκωτά μανίκια, σφιγκτήρες καλωδίων ή δαχτυλάκια) που χρησιμοποιούνται για τη σύνδεση του πύργου, εξασφαλίζοντας ένα ασφαλές, ανθεκτικό άκρο.
4. Συγκρότηση υλικού σύνδεσηςΤο σχοινί συνδέεται με το βρόχο άγκυρας μέσω ενός νάτρου ή πλέγματος, το σχοινί συνδέεται με το σχοινί άγκυρας, το σχοινί συνδέεται με το σχοινί άγκυρας και το σχοινί συνδέεται με το σχοινί άγκυρας.επιτρέποντας την λεπτή ρύθμιση της τάσης του καλωδίου.
5. Τεντώνοντας και ασφαλίζονταςΧρησιμοποιήστε το σχοινί για να σφίξετε το καλώδιο του τύπου στις απαιτούμενες προδιαγραφές, διασφαλίζοντας ότι αντιστέκεται στις πλευρικές δυνάμεις χωρίς να τραβήξετε την άγκυρα.Κλείδωμα του στρογγυλοδέκτη με καρφίτσες ή καρφιά κλειδώματος για να αποφευχθεί η χαλάρωση με την πάροδο του χρόνου.
6. Τελικός έλεγχοςΒεβαιωθείτε ότι η σύνδεση είναι ασφαλής, η άγκυρα δεν δείχνει σημάδια κίνησης και το καλώδιο είναι ευθυγραμμισμένο με τη σωστή γωνία 45-60°.και τερματισμός καλωδίου, διασφαλίζοντας τη συμμόρφωση με τους κώδικες IEC 62305 και τους τοπικούς κώδικες ασφάλειας.
