Ανθεκτικός πύργος με συρματόσχοινα, σχεδιασμένος να αντέχει σε ακραίες συνθήκες ανέμου, με χάλυβα υψηλής αντοχής και βίδες και παξιμάδια πιστοποιημένα κατά ISO

JIAYAO CO., LTD.

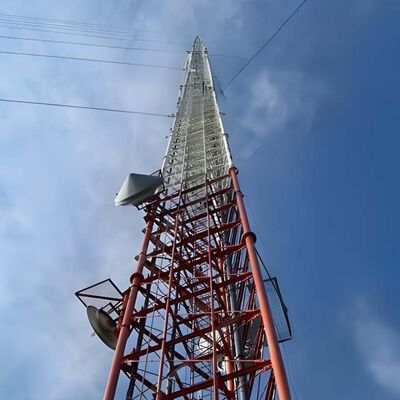

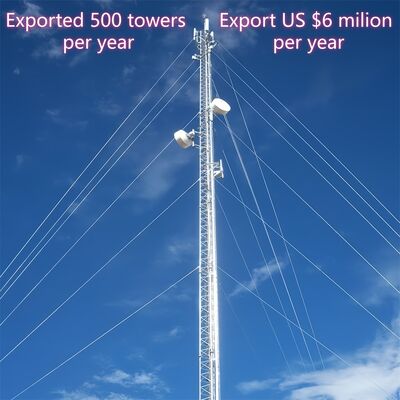

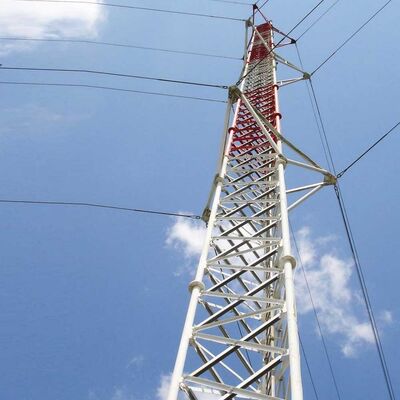

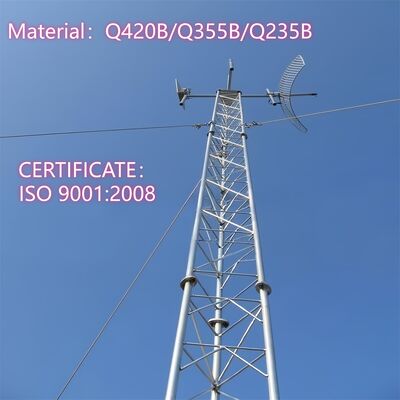

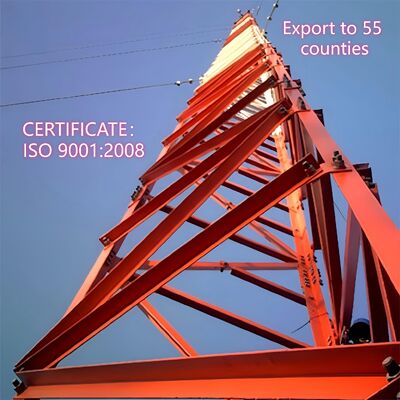

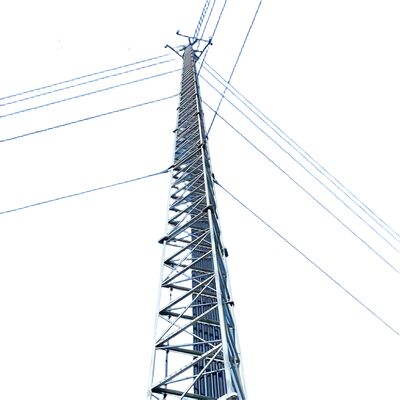

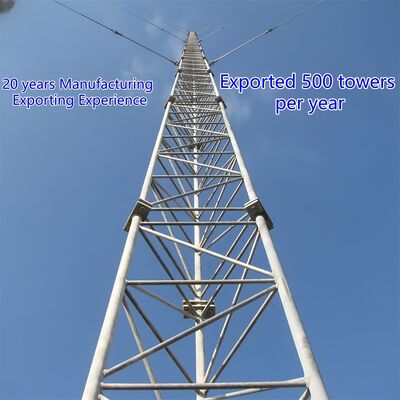

Ένα πύργος με συρματόσχοινα (επίσης γνωστός ως πύργος με συρματόσχοινα) είναι μια ψηλή, λεπτή κατασκευή που βασίζεται σε εξωτερικά συρματόσχοινα (καλώδια χάλυβα υψηλής αντοχής) για σταθερότητα—σε αντίθεση με τους αυτοφερόμενους πύργους που στέκονται αυτόνομα. Αυτός ο σχεδιασμός του επιτρέπει να φτάσει σε μεγαλύτερα ύψη με λιγότερο δομικό υλικό, καθιστώντας τον μια οικονομικά αποδοτική επιλογή για εφαρμογές που χρειάζονται εκτεταμένη κάλυψη ή ανύψωση.

1. Προδιαγραφές

Τι είναι το σώμα του πύργου του πύργου με συρματόσχοινα;

Το σώμα του πύργου ενός πύργου με συρματόσχοινα (πύργος με ιστό με συρματόσχοινα) είναι η κεντρική, λεπτή φέρουσα κατασκευή που υποστηρίζει κεραίες, αισθητήρες ή άλλο εξοπλισμό, βασιζόμενη σε εξωτερικά συρματόσχοινα για πλευρική σταθερότητα (αντί για αυτοφερόμενη ακαμψία). Κατασκευάζεται συνήθως ως ένα σωληνωτό ή πλέγμα χάλυβα, είναι στενότερο από τους αυτοφερόμενους πύργους και διαθέτει κωνικό σχεδιασμό (πιο φαρδύ στη βάση, πιο στενό στην κορυφή) για βελτιστοποίηση της κατανομής φορτίου και της αντοχής στον άνεμο. Το σώμα του πύργου κατασκευάζεται από γαλβανισμένο δομικό χάλυβα (σύμφωνα με τα πρότυπα ASTM A36/S235JR) για να εξασφαλιστεί η αντοχή στη διάβρωση και η μακροχρόνια ανθεκτικότητα σε εξωτερικά περιβάλλοντα. Λειτουργεί ως βάση στήριξης για βασικά αξεσουάρ όπως σκάλες αναρρίχησης, βάσεις κεραίας και δίσκους καλωδίων, και ο αρθρωτός σχεδιασμός του επιτρέπει την προσαρμογή υψών που κυμαίνονται από 30m έως πάνω από 200m, προσαρμοσμένα σε εφαρμογές όπως ραδιοτηλεόραση, τηλεπικοινωνίες ή μετεωρολογική παρακολούθηση.

Πώς να τοποθετήσετε την κεραία στον πύργο με συρματόσχοινα;

Η τοποθέτηση μιας κεραίας σε έναν πύργο με συρματόσχοινα ακολουθεί μια δομημένη, συμμορφούμενη με την ασφάλεια διαδικασία που ευθυγραμμίζεται με το σχεδιασμό του πύργου και τα βιομηχανικά πρότυπα:

1. Προετοιμασία πριν την εγκατάσταση: Επαληθεύστε την ικανότητα φόρτισης του πύργου για να διασφαλίσετε ότι μπορεί να υποστηρίξει το βάρος της κεραίας (συμπεριλαμβανομένου του υλικού και των σχετικών καλωδίων). Επιθεωρήστε το σώμα του πύργου για διάβρωση, δομικές ζημιές ή χαλαρές συνδέσεις και επιβεβαιώστε τη συμμόρφωση με τους τοπικούς κώδικες ασφαλείας (π.χ., IEC 62305 για προστασία από κεραυνούς).
2. Εγκατάσταση βάσης κεραίας: Συνδέστε ειδικές βάσεις κεραίας (ενσωματωμένα αξεσουάρ του πύργου) σε προκαθορισμένα σημεία στο σώμα του πύργου. Αυτές οι βάσεις ασφαλίζονται συνήθως χρησιμοποιώντας μπουλόνια υψηλής αντοχής συμβατά με τη γαλβανισμένη χαλύβδινη κατασκευή του πύργου, εξασφαλίζοντας μια σταθερή σύνδεση που αντέχει στις δυνάμεις του ανέμου και τους κραδασμούς.
3. Ανύψωση & Τοποθέτηση κεραίας: Χρησιμοποιήστε γερανούς ή εξειδικευμένο εξοπλισμό ανύψωσης για να ανυψώσετε την κεραία στο στόχο ύψος (επιλεγμένο στρατηγικά για βέλτιστη κάλυψη σήματος). Ευθυγραμμίστε την κεραία με την προβλεπόμενη κατεύθυνση μετάδοσης/λήψης, χρησιμοποιώντας εργαλεία λέιζερ ή μετρητές ευθυγράμμισης για ακρίβεια.
4. Ασφάλιση της κεραίας: Στερεώστε την κεραία στις προεγκατεστημένες βάσεις χρησιμοποιώντας συμβατό υλικό, σφίγγοντας τα μπουλόνια στη καθορισμένη ροπή για να αποτρέψετε την κίνηση. Βεβαιωθείτε ότι η κεραία είναι επίπεδη και σταθερή, χωρίς ταλάντευση που θα μπορούσε να επηρεάσει την απόδοση ή τη δομική ακεραιότητα.
5. Δρομολόγηση & Ενσωμάτωση καλωδίων: Δρομολογήστε καλώδια σήματος ή τροφοδότες μέσω των ενσωματωμένων δίσκων καλωδίων του πύργου για να τα προστατεύσετε από περιβαλλοντικές ζημιές. Συνδέστε τα καλώδια στην κεραία και κατεβάστε τα στον εξοπλισμό που είναι εγκατεστημένος στο έδαφος, εξασφαλίζοντας σωστή μόνωση και στεγανοποίηση στα σημεία σύνδεσης.
6. Τελική επιθεώρηση: Διεξαγάγετε έναν οπτικό έλεγχο της κεραίας, των βάσεων και των καλωδίων για να επιβεβαιώσετε την ασφαλή εγκατάσταση. Δοκιμάστε τη μετάδοση/λήψη σήματος της κεραίας για να επαληθεύσετε τη λειτουργικότητα και βεβαιωθείτε ότι ακολουθούνται όλα τα πρωτόκολλα ασφαλείας (π.χ., προστασία από πτώσεις για τους εργαζομένους) καθ' όλη τη διάρκεια της διαδικασίας.

Τι είναι η συσκευή κατά της αναρρίχησης στον πύργο με συρματόσχοινα;

Η συσκευή κατά της αναρρίχησης για έναν πύργο με συρματόσχοινα είναι ένα εξειδικευμένο εξάρτημα ασφαλείας που είναι εγκατεστημένο στο σώμα του πύργου για να αποτρέψει μη εξουσιοδοτημένη πρόσβαση και να μειώσει τους κινδύνους πτώσης. Τα κοινά σχέδια περιλαμβάνουν:

• Κολάρα/φούστες κατά της αναρρίχησης: Κυκλικά ή κωνικά χαλύβδινα φράγματα τοποθετημένα κοντά στη βάση του πύργου (συνήθως 2–3m πάνω από το έδαφος) για να εμποδίσουν τις προσπάθειες αναρρίχησης αρνούμενοι λαβές ή πατήματα.
• Αιχμηρά ή οδοντωτά αποτρεπτικά: Μη θανατηφόρα, μυτερά χαλύβδινα εξαρτήματα σε χαμηλότερα τμήματα του πύργου ή σκάλες για να αποθαρρύνουν την μη εξουσιοδοτημένη αναρρίχηση.
• Κλειδωμένη πρόσβαση: Εάν ο πύργος είναι εξοπλισμένος με ένα πάνελ πρόσβασης στο επίπεδο του εδάφους ή ένα σημείο εισόδου σκάλας, μια κλειδωμένη πύλη περιορίζει την πρόσβαση μόνο σε πιστοποιημένο προσωπικό.

Αυτές οι συσκευές είναι κατασκευασμένες από υλικά ανθεκτικά στη διάβρωση (π.χ., γαλβανισμένο χάλυβα, που ταιριάζει με το σώμα του πύργου) για να αντέχουν σε εξωτερικές συνθήκες. Ο κύριος σκοπός τους είναι να ενισχύσουν την ασφάλεια αποτρέποντας την τυχαία ή σκόπιμη αναρρίχηση από μη εκπαιδευμένα άτομα, ευθυγραμμίζοντας με τους τοπικούς κώδικες ασφαλείας κτιρίων και μετριασμό της ευθύνης για τους χειριστές πύργων.

Πώς να συνδέσετε το συρματόσχοινο και τον πύργο με συρματόσχοινα;

Η σύνδεση συρματόσχοινων σε έναν πύργο με συρματόσχοινα περιλαμβάνει μια ασφαλή, φέρουσα φορτίο διαδικασία για να διασφαλιστεί ότι τα σύρματα μπορούν να σταθεροποιήσουν αποτελεσματικά τον πύργο έναντι των δυνάμεων του ανέμου και των σεισμικών δυνάμεων:

1. Προετοιμασία: Επιλέξτε συρματόσχοινα κατασκευασμένα από χαλύβδινα καλώδια υψηλής αντοχής (σύμφωνα με το ASTM A475) με επικαλύψεις ψευδαργύρου ή πολυμερούς για ανθεκτικότητα. Βεβαιωθείτε ότι το σώμα του πύργου έχει προκατασκευασμένα σημεία στερέωσης (π.χ., ωτίδες, βραχίονες ή εγκάρσιες δοκούς) σε διαστήματα 20–30m, όπως καθορίζεται στο σχεδιασμό του πύργου.
2. Εγκατάσταση υλικού στερέωσης: Τοποθετήστε βραχίονες συρματόσχοινων βαρέως τύπου ή κρίκους στα προκαθορισμένα σημεία στερέωσης του πύργου χρησιμοποιώντας μπουλόνια υψηλής αντοχής (συμβατά με τη γαλβανισμένη χαλύβδινη κατασκευή του πύργου). Αυτοί οι βραχίονες έχουν σχεδιαστεί για να κατανέμουν την τάση ομοιόμορφα σε όλο το σώμα του πύργου.
3. Τερματισμός καλωδίου: Χρησιμοποιήστε επαγγελματικά εξαρτήματα τερματισμού (π.χ., μανίκια συγκόλλησης, σφιγκτήρες καλωδίων ή θηλιές) για να ασφαλίσετε το άκρο κάθε συρματόσχοινου. Τα μανίκια συγκόλλησης συσφίγγονται στο σύρμα για μια μόνιμη σύνδεση υψηλής αντοχής, ενώ οι σφιγκτήρες καλωδίων παρέχουν ρυθμιζόμενη τάση.
4. Σύνδεση & Τέντωμα: Συνδέστε το τερματισμένο άκρο του συρματόσχοινου στον βραχίονα του πύργου χρησιμοποιώντας ένα κρίκο ή πείρο, εξασφαλίζοντας μια ασφαλή εφαρμογή χωρίς χαλάρωση. Χρησιμοποιήστε ένα εργαλείο τάνυσης (π.χ., ένα ρακόρ ή ένα come-along) για να ρυθμίσετε την τάση του σύρματος στις προδιαγραφές σχεδιασμού—κρίσιμη για την εξισορρόπηση των πλευρικών δυνάμεων στον πύργο.
5. Επαλήθευση: Ελέγξτε ότι η σύνδεση είναι ευθυγραμμισμένη με την κωνική δομή του πύργου και ότι το σύρμα είναι τεντωμένο ομοιόμορφα (αποφεύγοντας την υπερβολική σύσφιξη, η οποία θα μπορούσε να καταπονήσει το σώμα του πύργου). Επιβεβαιώστε ότι το υλικό και τα εξαρτήματα τερματισμού είναι ανθεκτικά στη διάβρωση και συμμορφώνονται με τα πρότυπα ασφαλείας του πύργου.

Πώς να συνδέσετε το συρματόσχοινο και το μπουλόνι αγκύρωσης με συρματόσχοινο;

Η σύνδεση συρματόσχοινων σε μπουλόνια αγκύρωσης με συρματόσχοινα (αγκύρια εδάφους) είναι ένα κρίσιμο βήμα για τη μεταφορά της τάσης του σύρματος στο έδαφος, εξασφαλίζοντας τη σταθερότητα του πύργου:

1. Προετοιμασία αγκύρωσης: Βεβαιωθείτε ότι το αγκύριο εδάφους (αγκύριο από σκυρόδεμα ή χάλυβα βαρέως τύπου, σχεδιασμένο για φορτία τάσης) είναι σωστά εγκατεστημένο στο έδαφος σε γωνία 45–60° σε σχέση με το συρματόσχοινο. Το αγκύριο πρέπει να είναι πλήρως σκληρυμένο (για σκυρόδεμα) και ασφαλώς ενσωματωμένο για να αντιστέκεται στις δυνάμεις τραβήγματος.
2. Έκθεση μπουλονιού αγκύρωσης: Βεβαιωθείτε ότι το επάνω μπουλόνι του αγκυρίου (μπουλόνι αγκύρωσης με συρματόσχοινο) προεξέχει πάνω από το έδαφος και είναι σπειρωμένο για να φιλοξενήσει το υλικό σύνδεσης. Το μπουλόνι πρέπει να είναι κατασκευασμένο από χάλυβα υψηλής αντοχής για να αντέχει στην τάση του συρματόσχοινου.
3. Τερματισμός καλωδίου: Τερματίστε το ελεύθερο άκρο του συρματόσχοινου χρησιμοποιώντας τα ίδια εξαρτήματα υψηλής αντοχής (μανίκια συγκόλλησης, σφιγκτήρες καλωδίων ή θηλιές) που χρησιμοποιούνται για τη σύνδεση του πύργου, εξασφαλίζοντας ένα ασφαλές, φέρον φορτίο άκρο.
4. Συναρμολόγηση υλικού σύνδεσης: Συνδέστε ένα ρακόρ (για ρύθμιση τάσης) και ένα κρίκο στο τερματισμένο συρματόσχοινο. Το ρακόρ συνδέεται με το μπουλόνι αγκύρωσης με συρματόσχοινο μέσω ενός παξιμαδιού ή ροδέλας, επιτρέποντας τη λεπτή ρύθμιση της τάσης του σύρματος.
5. Τέντωμα & Ασφάλιση: Χρησιμοποιήστε το ρακόρ για να τεντώσετε το συρματόσχοινο στην απαιτούμενη προδιαγραφή, διασφαλίζοντας ότι αντιστέκεται στις πλευρικές δυνάμεις χωρίς να τραβάει το αγκύριο. Μόλις τεντωθεί, κλειδώστε το ρακόρ με πείρους ασφαλείας ή παξιμάδια ασφαλείας για να αποτρέψετε τη χαλάρωση με την πάροδο του χρόνου.
6. Τελικός έλεγχος: Επαληθεύστε ότι η σύνδεση είναι ασφαλής, το αγκύριο δεν παρουσιάζει σημάδια κίνησης και το συρματόσχοινο είναι ευθυγραμμισμένο στη σωστή γωνία 45–60°. Επιθεωρήστε για διάβρωση στο μπουλόνι, το υλικό και τον τερματισμό του σύρματος, διασφαλίζοντας τη συμμόρφωση με το IEC 62305 και τους τοπικούς κώδικες ασφαλείας.
