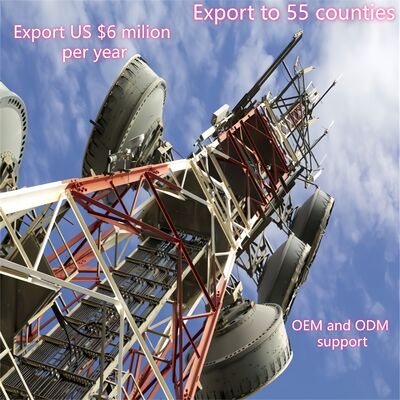

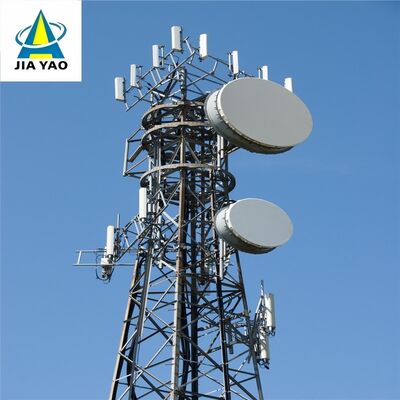

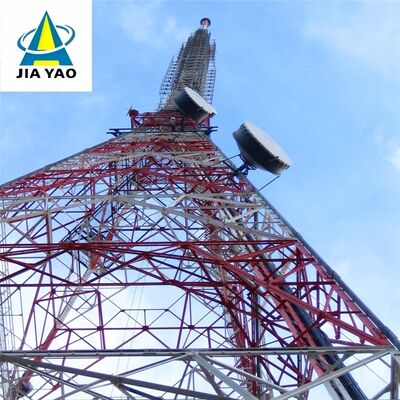

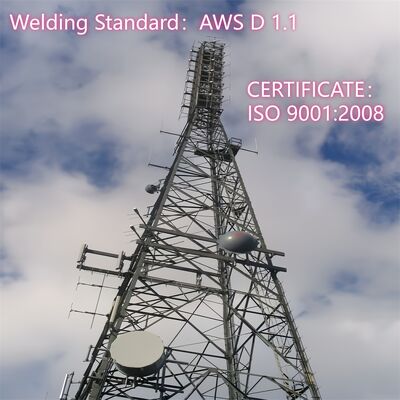

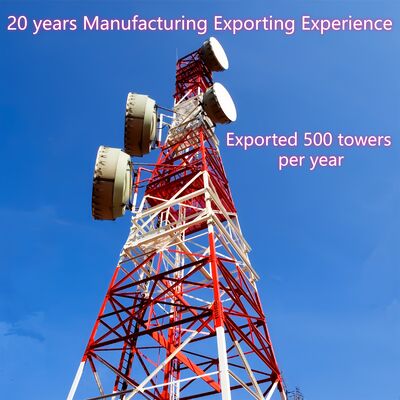

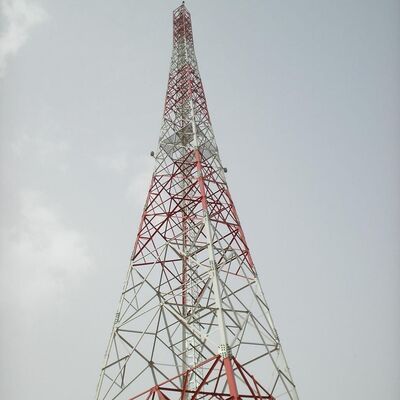

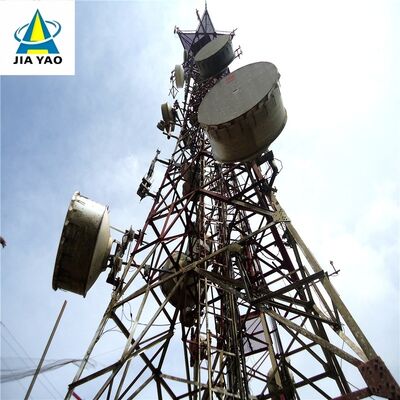

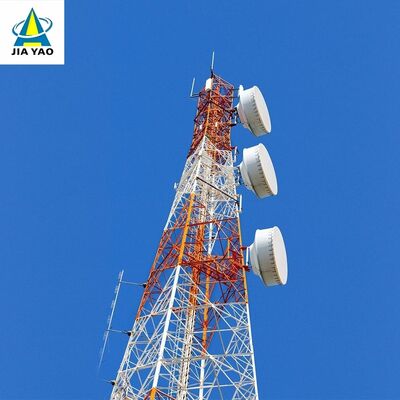

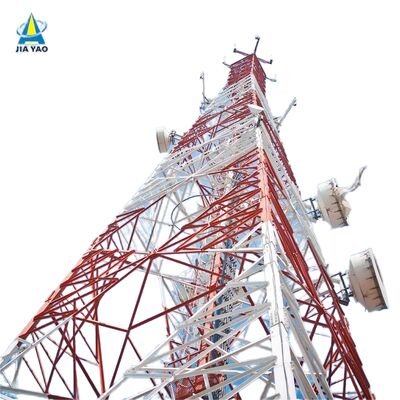

Τετράποδος Γωνιακός Ατσάλινος Πύργος σχεδιασμένος για να πληροί τα πρότυπα ANSI TIA και EN, προσφέροντας υποστήριξη για έργα τηλεπικοινωνιών και υποδομών ενέργειας

JIAYAO CO., LID

Περιγραφή του προϊόντος

Πληροφορίες συσκευασίας:Ο πύργος τηλεπικοινωνιών θα είναι συνδεδεμένος με καλωδιωμένες ταινίες σύμφωνα με τις απαιτήσεις του πελάτη.

Παραδώστε:Αποστέλλεται σε 20 ημέρες μετά την πληρωμή από το λιμάνι της Tianjin

Μέλη του πύργου:Ένας χάλυβα πύργος χωρίζεται σε διάφορα δέματα.

Στροφές:Πακρ.μ. τσάντα ή ατσάλι

Ειδικεύουμε στο σχεδιασμό και κατασκευή προσαρμοσμένων χάλυβα πύργων για τηλεπικοινωνίες, παρακολούθηση, παρατήρηση και εφαρμογές ασφαλείας.Παρακάτω είναι οι λεπτομερείς πληροφορίες για το προϊόν:

Ποια είναι η τελευταία δομή ενός τετράποδου γωνιακού ατσάλινου πύργου;

Η δομή πλέγματος ενός τετράποδου γωνιακού ατσάλινου πύργου είναι ένα διασταυρούμενο, σιδηροτροφικό πλαίσιο που συνδέει τα τέσσερα κάθετα γωνιακά ατσάλινα πόδια του πύργου.Συσκευασμένα από ατσάλινα στοιχεία που συνδέονται μεταξύ τους (συνήθως γωνιακά ατσάλινα ή πλέγματα), σχηματίζει ένα σχήμα σαν ιστό που κατανέμει φορτία, συμπεριλαμβανομένου του ίδιου του βάρους του πύργου, του βάρους του εξοπλισμού, του ανέμου, των σεισμικών δυνάμεων και των φορτίων πάγου, ομοιόμορφα σε όλα τα τέσσερα πόδια.Αυτή η δομή είναι ενσωματωμένη σε όλο το ύψος του πύργου., συμπληρώνει το κωνικό σχέδιο του πύργου (ευρύτερο στη βάση, στενότερο στην κορυφή) για να ενισχύσει τη δομική ακεραιότητα και τη σταθερότητα.Η διαμόρφωση πλέγματος εξισορροπεί την υψηλή αντοχή με ελαφριά απόδοση, ελαχιστοποιώντας τη χρήση υλικών με παράλληλη μεγιστοποίηση της αντοχής φορτίου και της αντοχής σε ακραίες περιβαλλοντικές συνθήκες.μείωση της αντίστασης του ανέμου και περαιτέρω βελτίωση της συνολικής σταθερότητας του πύργου.

Πώς να τοποθετήσετε το πιάτο MW στον τετράποδο γωνιακό χάλυβα πύργο;- Δεν ξέρω.

Η τοποθέτηση ενός πιάτου μικροκυμάτων (MW) σε έναν τετράποδο γωνιακό χάλυβα πύργο ακολουθεί μια συστηματική διαδικασία που συμμορφώνεται με την ασφάλεια:

1. Προετοιμασία πριν από την εγκατάσταση: Ελέγξτε την ανθεκτική ικανότητα του πύργου για να βεβαιωθείτε ότι μπορεί να υποστηρίξει το βάρος του δίσκου MW (συμπεριλαμβανομένου του δίσκου, του στηριγμού τοποθέτησης και του σχετικού υλικού).Ελέγξτε ότι ο σχεδιασμός του πύργου συμμορφώνεται με τα σχετικά πρότυπα.g., TIA/EIA-222-G/F) για την τοποθέτηση εξοπλισμού.
2. Εγκατάσταση στηρίγματος: Να τοποθετούνται ειδικές θύρες κεραίας/μικροκυμάτων (που παρέχονται με τον πύργο ή κατασκευάζονται κατά παραγγελία) σε προκαθορισμένα σημεία τοποθέτησης στο σώμα του πύργου ή στην πλατφόρμα εξοπλισμού.Οι θύρες αυτές στερεώνονται με βίδες υψηλής αντοχής (συμμορφούμενες με την ISO 898 βαθμός 6.8/8.8) για να εξασφαλίζεται σταθερή σύνδεση με τη δομή πλέγματος ή τα πόδια του πύργου.
3. Ανύψωση και τοποθέτηση πιάτων: Χρησιμοποιήστε γερανούς ή ειδικό ανυψωτικό εξοπλισμό για να ανυψώσετε το πιάτο MW στο στόχο ύψος (συνήθως στα άνω τμήματα του πύργου ή σε ειδική πλατφόρμα εξοπλισμού).Βεβαιωθείτε ότι το πιάτο είναι ευθυγραμμισμένο με την προβλεπόμενη διαδρομή επικοινωνίας σημείο-σημείο (προσαρμόστε για τον αζιμούθο και το ύψος, όπως απαιτείται).
4. Η Ασφάλιση του Δίσκου: Εγκαταστήστε το δίσκο MW στα προεγκατεστημένα στηρίγματα χρησιμοποιώντας συμβατό υλικό, σφίγγοντας τους βρόχους στην καθορισμένη ροπή με βαθμολογημένα εργαλεία.Χωρίς κούνημα ή κίνηση.
5. Δρομολόγηση και ενσωμάτωση καλωδίων: Διαδρομή των καλωδίων σήματος των πιάτων μέσω των ενσωματωμένων δοχείων καλωδίων του πύργου για την προστασία τους από περιβαλλοντικές βλάβες.μεταβιβαστές/αποδέκτες) στη βάση του πύργου ή στη μεσαία πλατφόρμα, εξασφαλίζοντας την κατάλληλη μόνωση και υδροστασία.
6. Τελική επιθεώρησηΔοκιμάστε τη μετάδοση σήματος του δίσκου για να επαληθεύσετε την ευθυγράμμιση και τη λειτουργικότητα.τήρηση των πρωτοκόλλων ασφάλειας καθ' όλη τη διάρκεια της διαδικασίας.

Ποια είναι η κύρια δομή του τετράποδου γωνιακού ατσάλινου πύργου;

Η κύρια δομή ενός τετράποδου γωνιακού ατσάλινου πύργου είναι ένα αυτόνομο πλαίσιο σχεδιασμένο για σταθερότητα και αντοχή φορτίου, που αποτελείται από τρία βασικά στοιχεία:

• Τέσσερα κατακόρυφα ατσάλινα πόδια γωνίας: Τα κύρια ανθεκτικά στοιχεία, κατασκευασμένα από δομικό χάλυβα υψηλής ποιότητας (π.χ. Q235B, Q345B, Q420· σύμφωνα με την ASTM A36/A572) και διατεταγμένα σε τετραγωνική διαμόρφωση βάσης.Τα πόδια αυτά μεταφέρουν το συνολικό βάρος του πύργου (συμπεριλαμβανομένων του εξοπλισμού και των περιβαλλοντικών φορτίων) στα θεμέλια.
• Σύνδεση πλέγματοςΤο σύστημα αυτό διανέμει τα φορτία ομοιόμορφα σε ολόκληρη τη δομή, αυξάνει την ακαμψία,και αντιστέκεται στις πλευρικές δυνάμεις (αέρας, σεισμική δραστηριότητα), σχηματίζοντας το χαρακτηριστικό μοτίβο πλέγματος του πύργου.
• Σχεδιασμός σιδερωμένου πλαισίου: Ο πύργος στενεύει σταδιακά από τη βάση προς την κορυφή (ευρύτερος στο κάτω μέρος, στενότερος στην κορυφή),βελτιστοποίηση της δομικής ακεραιότητας με τη συγκέντρωση υλικού εκεί όπου τα φορτία είναι βαρύτερα (στη βάση) και τη μείωση της αντίστασης του ανέμου σε υψηλότερα υψόμετρα.

Συμπληρωματικά δομικά στοιχεία (π.χ. πλατφόρμες εξοπλισμού, σκαλοπάτια αναρρίχησης και δοχεία καλωδίων) ενσωματώνονται στο κύριο πλαίσιο για την υποστήριξη της πρακτικής λειτουργικότητας,αλλά τα τέσσερα κατακόρυφα πόδια και οι συνδέσεις των πλέκων σιδηροτροχιάς σχηματίζουν τη δομική ραχοκοκαλιά του πύργου.

Πλατφόρμα, σκάλα τετράποδου γωνιακού χάλυβα πύργου

Α. Πλατφόρμα

• Σκοπός: χρησιμεύει ως ανυψωμένος, σταθερός χώρος εργασίας για την εγκατάσταση, συντήρηση ή επιθεώρηση εξοπλισμού (π.χ. πιάτα MW, κεραίες 5G, συσκευές παρακολούθησης) και συστατικών του πύργου.Παρέχει επίσης ένα ασφαλές σημείο ανάπαυσης για τους εργαζόμενους κατά τη διάρκεια της αναρρίχησης.
• Χαρακτηριστικά σχεδιασμού: Συνήθως κατασκευασμένο από γαλβανισμένο χάλυβα (συμμορφούμενο με την ASTM A123/ISO 1461 για την αντοχή στη διάβρωση) και ενσωματωμένο στη δομή πλέγματος του πύργου σε καθορισμένα ύψη.Οι πλατφόρμες μπορούν να περιλαμβάνουν περίστροφα ασφαλείαςΟι πύργοι είναι σχεδιασμένοι για να υποστηρίζουν το βάρος των εργαζομένων, των εργαλείων και του εξοπλισμού, ευθυγραμμίζοντας με τη συνολική αντοχή του πύργου.
• Προσαρμογή: Μπορεί να προστεθεί σε πολλαπλά ύψη με βάση τις ανάγκες του έργου (π.χ. κοντά σε σημεία τοποθέτησης κεραίας ή στη μέση του πύργου για συντήρηση).

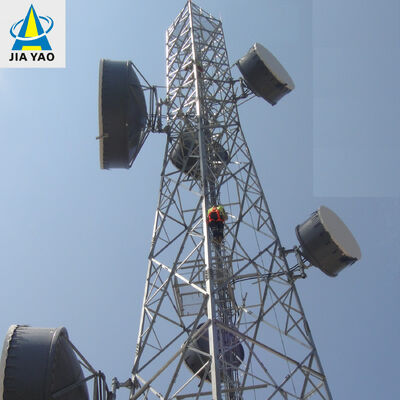

Β. Κλίμακα

• Σκοπός: Ένα ειδικό σύστημα πρόσβασης ασφαλείας που επιτρέπει στους εργαζόμενους να ανεβαίνουν στον πύργο για να φτάσουν σε πλατφόρμες, εξοπλισμό ή ανώτερα τμήματα για εγκατάσταση, επιθεώρηση ή επισκευή.
• Χαρακτηριστικά σχεδιασμού: Κατασκευασμένο από γαλβανισμένο χάλυβα για αντοχή στην αντοχή και τη διάβρωση, με ομοιόμορφα διαχωρισμένα σκαλιά (ανάλογα με τα πρότυπα ασφάλειας της βιομηχανίας) για άνετη αναρρίχηση.συστήματα στάσης πτώσης (e)Η σκάλα συνδέεται κατακόρυφα με τα πόδια του πύργου ή το πλέγμα του πύργου, εξασφαλίζοντας ένα ασφαλές, σταθερό μονοπάτι.
• Συμμόρφωση: Σχεδιασμένο σύμφωνα με τους κανονισμούς ασφάλειας και τα βιομηχανικά πρότυπα (π.χ. TIA/EIA-222-G/F), δίνοντας προτεραιότητα στην προστασία των εργαζομένων κατά την κάθετη πρόσβαση.

Μαζί, η πλατφόρμα και η σκάλα βελτιώνουν τη χρησιμότητα του πύργου, επιτρέποντας ασφαλή και αποτελεσματική πρόσβαση σε εξοπλισμό και εξαρτήματα σε μεγάλο υψόμετρο, υποστηρίζοντας τη συνεχή λειτουργία και συντήρηση.

- Δεν ξέρω.

Δοκιμές γωνιακών πύργων από χάλυβα

Η γαλβάνωση είναι μια ζωτικής σημασίας επεξεργασία επιφάνειας για τετράποδες γωνιακούς πύργους ατσάλινου πλέγματος,παρέχει μακροχρόνια αντοχή στη διάβρωση για να αντέξει τις σκληρές εξωτερικές συνθήκες και να παρατείνει τη διάρκεια ζωής του πύργου πέρα από τα 20 έτηΠαρακάτω παρουσιάζεται μια απλουστευμένη επισκόπηση των δοκιμών του:

1Βασικοί στόχοι δοκιμών

• Να εξασφαλίζεται επαρκές πάχος της επικάλυψης για ανθεκτική προστασία από τη διάβρωση.
• Ελέγχεται η ομοιομορφία της επικάλυψης από ψευδάργυρο και η ισχυρή προσκόλληση (προλαμβάνεται η αποφλούδιση).
• Ελέγξτε αν δεν υπάρχουν κρίσιμα ελαττώματα (π.χ. γυμνό χάλυβα, ρωγμές, λάκκοι).
• Συμμορφώνονται με τα διεθνή πρότυπα (ASTM A123, ISO 1461).

2Βασικές μεθόδους δοκιμών (εξάγονται μετά την κατασκευή και την εγκατάσταση)

• Δυνατότητα εκτύπωσης: Χρησιμοποιήστε μαγνητικούς μετρητές πάχους (μη καταστροφικοί) ή μικρομέτρους (καταστροφικοί μόνο για δείγματα) · τουλάχιστον 85-120 μm (πιο παχύ για σκληρά περιβάλλοντα).
• Συμμετοχή: Δοκιμή κάμψης (180°), δοκιμή με σφυρί ή δοκιμή διασταυρούμενης θήκης με μαχαίρι· δεν επιτρέπεται αποκόλληση της επικάλυψης.
• Οπτική επιθεώρηση: Ελέγξτε αν υπάρχει γυμνό χάλυβα, ρωγμές, άνιση συσσώρευση ψευδαργύρου ή μόλυνση· είναι αποδεκτές μικρές παρατυπίες αν δεν έχουν αντίκτυπο.
• Αντίσταση στη διάβρωση: Δοκιμή ψεκασμού αλατιού (ASTM B117/ISO 9227) για 100·500 ώρες (αντίσταση στην κόκκινη σκουριά), προαιρετική μακροχρόνια έκθεση στο πεδίο.
• Προαιρετική χημική ανάλυση: AAS/XRF για την επιβεβαίωση καθαρότητας ψευδαργύρου ≥ 98% και ανίχνευση των προσμείξεων.

3. Πρότυπα συμμόρφωσης

Συμμορφώνεται με την ASTM (A123, B117, A572), το ISO (1461, 9227, 898), τους κώδικες σχεδιασμού πύργων (TIA/EIA-222-G/F) και τους τοπικούς κανονισμούς.

4. Έλεγχοι επιτόπου μετά την εγκατάσταση

• Μετρήστε ξανά το πάχος στις κρίσιμες αρθρώσεις.
• Ελέγξτε για ζημιές (σκαρδισμοί, τρύπες) και, αν χρειαστεί, επεξεργαστείτε με χρώμα πλούσια σε ψευδάργυρο.
• Ελέγξτε την ακεραιότητα της επικάλυψης στις τρύπες των βρόχων και τις περιοχές υψηλής φθοράς.

Η δοκιμή αυτή εξασφαλίζει την αξιοπιστία της γαλβανισμένης επικάλυψης, υποστηρίζοντας τις επιδόσεις του πύργου σε εφαρμογές υποδομών.

Παρακαλούμε κάντε κλικ εδώ για περισσότερες πληροφορίες!!!!!!

Συσκευή και αποστολή

Πιστοποιητικά

- Δεν ξέρω.Παρακαλούμε κάντε κλικ εδώ για περισσότερες πληροφορίες!!!!!!

Προσαρμοσμένοι τύποι προϊόντων & πλεονέκτημα

Αυτοσυντηρούμενος Πύργος 
Ο αυτοβοηθούμενος πύργος είναι συνήθως πύργος 3ποδιών ή 4ποδιών, και το υλικό του είναι χάλυβα σωλήνα ή γωνιακό χάλυβα.και γωνιακός πύργος χάλυβα συνδέεται με νάτσες και μπουλόνια.
Χαρακτηριστικά:
1Μικρός συντελεστής άνεσης, ισχυρή αντίσταση του ανέμου.
2- Σώστε τους πόρους της γης, βολική τοποθεσία.
Εύκολη μεταφορά και εγκατάσταση.

Πύργος από χάλυβα
Ο πύργος σωλήνων αναφέρεται σε μια αυτοεφοδιασμένη υψηλή χάλυβα δομή με μια στήλη πύργου από χάλυβα σωλήνες και ένα τμήμα του σώματος του πύργου σε τριγωνικό σχήμα.Τα κύρια χαρακτηριστικά του είναι ότι η στήλη του πύργου τριών σωλήνων είναι κατασκευασμένη από ατσάλινα σωλήνες και το τμήμα του σώματος του πύργου είναι σε τριγωνικό σχήμα, η οποία είναι μια κατασκευή από χάλυβα υψηλής ανυψότητας διαφορετική από τον γωνιακό χάλυβα.

Πύργος Μονοπόλου

Ο πύργος μονοπώλης, είναι ένας κοινώς χρησιμοποιούμενος τύπος, με όμορφη εμφάνιση, καλύπτει μια μικρή έκταση 9 έως 18 τετραγωνικών μέτρων, οικονομικά αποδοτικός και υιοθετείται από την πλειοψηφία της κατασκευής.Το σώμα του πύργου να υιοθετήσει πιο εύλογο τμήμα, η οποία συνδέεται μέσω μπουρνού υψηλής αντοχής ή επικαλύψεως (σύνδεση γλιστρίματος). Έχει τα χαρακτηριστικά της εύκολης εγκατάστασης και μπορεί να προσαρμοστεί σε μια ποικιλία περίπλοκων χώρων.

Πύργος Γκάι 
Ο πύργος τύπου Guyed έχει μια νέα εμφάνιση και το μεγαλύτερο χαρακτηριστικό του είναι η ενίσχυση του με τη χρήση ατσάλινου σύρματος Guy.Είναι ελαφρύτερο και φθηνότερο από τα άλλα.Είναι πολύ κατάλληλο για τις ευρείες γεωγραφικές περιοχές.

Πύργος φύλαξης
Ο πύργος παρακολούθησης είναι ένα πολυλειτουργικό κτίριο που χρησιμοποιείται κυρίως για την παρατήρηση του περιβάλλοντος και παίζει σημαντικό ρόλο σε πολλούς τομείς.Ο σχεδιασμός της τονίζει την αρμονία και την ενότητα με το φυσικό περιβάλλονΟι πύργοι παρατήρησης συνήθως αποτελούνται από σώματα πύργων, πλατφόρμες, πύργους και σκάλες,με συμπαγές και ανθεκτικό σκελετό.

Καμουφλαρισμένος Πύργος
Ο καμουφλαρισμένος πύργος δέντρων είναι επίσης ένα είδος τεχνητού δέντρου από βιονικό πύργο δέντρων, με βάση σαν ένα πραγματικό, συν το σχολαστικό σχεδιασμό, όταν τοποθετείται ανάμεσα στα πραγματικά δέντρα στην περιοχή τουρισμού,Πάρκο και πλατεία, θα είναι μέρος της φύσης.
Χαρακτηριστικά:
1Εξαιρετική δομή και υπέροχη εμφάνιση.
2. Σημαντική δομική σταθερότητα και μακρά διάρκεια ζωής.
3Μικρή έκταση και μεγάλη οικονομική επίδραση.

Υπηρεσίες μας

Η JIAYAO CO., LTD. είναι ένας επαγγελματίας κατασκευαστής πύργων τηλεπικοινωνιών και έχει εγκριθεί από το ISO9001.Πολλά προϊόντα έχουν εξαχθεί στις ΗΠΑ, Ευρώπης και άλλων 55 χωρών.
Ειδικευόμαστε στο σχεδιασμό και την κατασκευή του γωνιακού πύργου χάλυβα, πύργο χάλυβα σωλήνα, πύργο μονοπώλιο, πύργο πεύκα, guyed πύργο και πύργο φύλαξης.ΕργαστήριοΟι πρώτες ύλες μας προέρχονται από διάσημα χάλυβα στην Κίνα: HBIS Group, Baowu Steel Group, Shougang Group.
- Δεν ξέρω.

Αν το χρειαστείτε, θα σας καλωσορίσουμε 24 ώρες την ημέρα!
