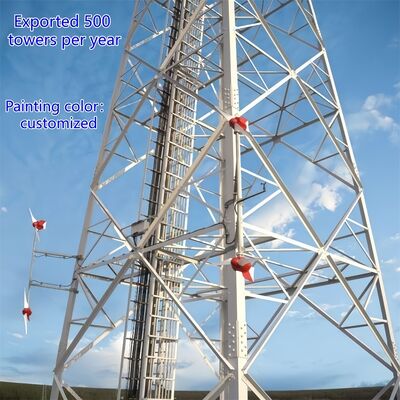

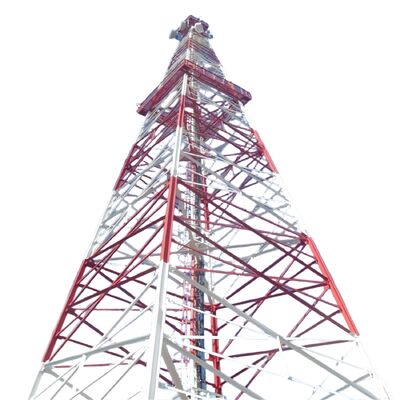

Ανθεκτικός στον άνεμο 4 πόδια γωνιακός πύργος χάλυβα κατασκευασμένο με ποιότητες χάλυβα και σχεδιασμένο για να ελαχιστοποιήσει την εκτροπή σε ακραίες καιρικές συνθήκες

JIAYAO CO.,LID

Τι είναι tο 4-ποδαρικό πύργο πλέγματος από γωνιακό χάλυβα?

Ο 4-ποδαρικός πύργος πλέγματος από γωνιακό χάλυβα είναι μια αυτόνομη, υψηλής αντοχής χαλύβδινη κατασκευή σχεδιασμένη για υποστήριξη κρίσιμων υποδομών. Χαρακτηρίζεται από το τετράγωνο πλαίσιο τεσσάρων ποδιών και τις διασταυρούμενες συνδέσεις πλέγματος, χρησιμεύει ως αξιόπιστη ραχοκοκαλιά για την επικοινωνία, τη μεταφορά ενέργειας και άλλες βιομηχανικές εφαρμογές παγκοσμίως. Σε αντίθεση με τους πύργους με συρματόσχοινα που βασίζονται σε εξωτερικά καλώδια για σταθερότητα, αυτός ο αυτοφερόμενος σχεδιασμός στέκεται ανεξάρτητα, καθιστώντας τον προσαρμόσιμο σε διάφορα περιβάλλοντα από αστικές περιοχές έως απομακρυσμένες περιοχές.

Περιγραφή προϊόντος

Λεπτομέρειες συσκευασίας: Ο πύργος τηλεπικοινωνιών θα δεθεί με γαλβανισμένο ιμάντα σύμφωνα με τις απαιτήσεις του πελάτη.

Παράδοση:Αποστέλλεται σε 20 ημέρες μετά την πληρωμή από το λιμάνι Tianjin

Μέλη πύργου: Ένας χαλύβδινος πύργος χωρίζεται σε πολλά πακέτα.

Μπουλόνια: Pacrum.lon bag ή χάλυβας

Τι είναι η δομή πλέγματος του 4-ποδαρικού πύργου από γωνιακό χάλυβα;

Η δομή πλέγματος ενός 4-ποδαρικού πύργου από γωνιακό χάλυβα είναι ένα διασταυρούμενο, σαν δικτύωμα πλαίσιο που συνδέει τα τέσσερα κάθετα γωνιακά χαλύβδινα πόδια του πύργου. Αποτελείται από διασυνδεδεμένα χαλύβδινα μέλη (συνήθως γωνιακό χάλυβα ή ράβδους πλέγματος), σχηματίζει ένα μοτίβο που μοιάζει με ιστό που κατανέμει φορτία—συμπεριλαμβανομένου του ίδιου του βάρους του πύργου, του βάρους του εξοπλισμού, του ανέμου, των σεισμικών δυνάμεων και των φορτίων πάγου—ομοιόμορφα και στα τέσσερα πόδια. Αυτή η δομή είναι ενσωματωμένη σε όλο το ύψος του πύργου, συμπληρώνοντας τον κωνικό σχεδιασμό του πύργου (πιο φαρδύς στη βάση, πιο στενός στην κορυφή) για την ενίσχυση της δομικής ακεραιότητας και σταθερότητας. Η διαμόρφωση πλέγματος εξισορροπεί την υψηλή αντοχή με την ελαφριά απόδοση, ελαχιστοποιώντας τη χρήση υλικών, μεγιστοποιώντας παράλληλα την ικανότητα φόρτισης και την αντοχή σε ακραίες περιβαλλοντικές συνθήκες. Διευκολύνει επίσης τη ροή του αέρα, μειώνοντας την αντίσταση του ανέμου και βελτιώνοντας περαιτέρω τη συνολική σταθερότητα του πύργου.

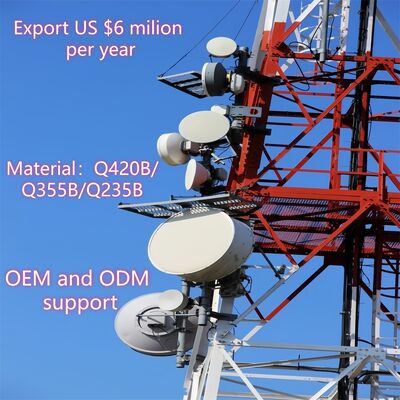

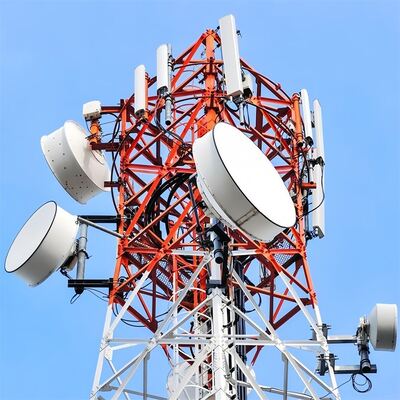

Πώς να τοποθετήσετε το πιάτο MW στον 4-ποδαρικό πύργο από γωνιακό χάλυβα;​

Η τοποθέτηση ενός πιάτου μικροκυμάτων (MW) σε έναν 4-ποδαρικό πύργο από γωνιακό χάλυβα ακολουθεί μια συστηματική, ασφαλή διαδικασία:

1. Προετοιμασία πριν την εγκατάσταση: Επαληθεύστε την ικανότητα φόρτισης του πύργου για να διασφαλίσετε ότι μπορεί να υποστηρίξει το βάρος του πιάτου MW (συμπεριλαμβανομένου του πιάτου, του βραχίονα στήριξης και του σχετικού υλικού). Ελέγξτε ότι ο σχεδιασμός του πύργου συμμορφώνεται με τα σχετικά πρότυπα (π.χ., TIA/EIA-222-G/F) για την τοποθέτηση εξοπλισμού.
2. Εγκατάσταση βραχίονα: Συνδέστε ειδικούς βραχίονες κεραίας/μικροκυμάτων (που παρέχονται με τον πύργο ή κατασκευασμένοι κατά παραγγελία) σε προκαθορισμένα σημεία στερέωσης στο σώμα του πύργου ή στην πλατφόρμα εξοπλισμού. Αυτοί οι βραχίονες στερεώνονται χρησιμοποιώντας μπουλόνια υψηλής αντοχής (σύμφωνα με το ISO 898 βαθμού 6.8/8.8) για να εξασφαλιστεί μια σταθερή σύνδεση με τη δομή πλέγματος ή τα πόδια του πύργου.
3. Ανύψωση και τοποθέτηση πιάτου: Χρησιμοποιήστε γερανούς ή εξειδικευμένο εξοπλισμό ανύψωσης για να ανυψώσετε το πιάτο MW στο στόχο ύψος (συνήθως στα ανώτερα τμήματα του πύργου ή σε μια ειδική πλατφόρμα εξοπλισμού). Βεβαιωθείτε ότι το πιάτο είναι ευθυγραμμισμένο με την προβλεπόμενη διαδρομή επικοινωνίας σημείο προς σημείο (ρυθμίστε για αζιμούθιο και ανύψωση όπως απαιτείται).
4. Ασφάλιση του πιάτου: Στερεώστε το πιάτο MW στους προεγκατεστημένους βραχίονες χρησιμοποιώντας συμβατό υλικό, σφίγγοντας τα μπουλόνια στη καθορισμένη ροπή με βαθμονομημένα εργαλεία. Βεβαιωθείτε ότι το πιάτο είναι επίπεδο και σταθερό, χωρίς ταλάντευση ή κίνηση.
5. Δρομολόγηση και ενσωμάτωση καλωδίων: Δρομολογήστε τα καλώδια σήματος του πιάτου μέσω των ενσωματωμένων δίσκων καλωδίων του πύργου για να τα προστατεύσετε από περιβαλλοντικές ζημιές. Συνδέστε τα καλώδια στον κατάλληλο εξοπλισμό (π.χ., πομπούς/δέκτες) στη βάση του πύργου ή στην ενδιάμεση πλατφόρμα, εξασφαλίζοντας σωστή μόνωση και στεγανοποίηση.
6. Τελική επιθεώρηση: Διεξαγάγετε έναν οπτικό έλεγχο για να επιβεβαιώσετε ότι το πιάτο είναι ασφαλώς τοποθετημένο, οι βραχίονες είναι άθικτοι και τα καλώδια είναι σωστά οργανωμένα. Δοκιμάστε τη μετάδοση σήματος του πιάτου για να επαληθεύσετε την ευθυγράμμιση και τη λειτουργικότητα, τηρώντας τα πρωτόκολλα ασφαλείας καθ' όλη τη διάρκεια της διαδικασίας.

Ποια είναι η κύρια δομή του 4-ποδαρικού πύργου από γωνιακό χάλυβα;

Η κύρια δομή ενός 4-ποδαρικού πύργου από γωνιακό χάλυβα είναι ένα αυτοφερόμενο πλαίσιο σχεδιασμένο για σταθερότητα και φόρτιση, που αποτελείται από τρία βασικά στοιχεία:

• Τέσσερα κάθετα γωνιακά χαλύβδινα πόδια: Τα κύρια στοιχεία φόρτισης, κατασκευασμένα από υψηλής ποιότητας δομικό χάλυβα (π.χ., Q235B, Q345B, Q420; σύμφωνα με ASTM A36/A572) και διατεταγμένα σε τετράγωνη διαμόρφωση βάσης. Αυτά τα πόδια μεταφέρουν το συνολικό βάρος του πύργου (συμπεριλαμβανομένου του εξοπλισμού και των περιβαλλοντικών φορτίων) στο θεμέλιο.
• Συνδέσεις πλέγματος: Διασταυρούμενα χαλύβδινα μέλη (γωνιακός χάλυβας ή ράβδοι πλέγματος) που συνδέουν τα τέσσερα πόδια οριζόντια και διαγώνια. Αυτό το σύστημα δικτυώματος κατανέμει τα φορτία ομοιόμορφα σε όλη τη δομή, ενισχύει την ακαμψία και αντιστέκεται στις πλευρικές δυνάμεις (άνεμος, σεισμική δραστηριότητα), σχηματίζοντας το χαρακτηριστικό μοτίβο πλέγματος του πύργου.
• Κωνικός σχεδιασμός πλαισίου: Ο πύργος στενεύει σταδιακά από τη βάση προς την κορυφή (πιο φαρδύς στο κάτω μέρος, πιο στενός στην κορυφή), βελτιστοποιώντας τη δομική ακεραιότητα συγκεντρώνοντας υλικό όπου τα φορτία είναι βαρύτερα (στη βάση) και μειώνοντας την αντίσταση του ανέμου σε μεγαλύτερα υψόμετρα.

Συμπληρωματικά δομικά στοιχεία (π.χ., πλατφόρμες εξοπλισμού, σκάλες αναρρίχησης και δίσκοι καλωδίων) είναι ενσωματωμένα στο κύριο πλαίσιο για την υποστήριξη της πρακτικής λειτουργικότητας, αλλά τα τέσσερα κάθετα πόδια και οι συνδέσεις δικτυώματος σχηματίζουν τη δομική ραχοκοκαλιά του πύργου.

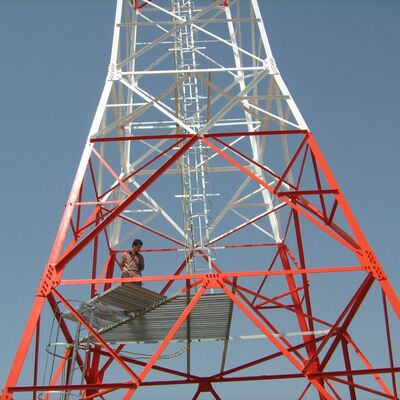

Πλατφόρμα, σκάλα του 4-ποδαρικού πύργου από γωνιακό χάλυβα

Α. Πλατφόρμα

• Σκοπός: Χρησιμεύει ως υπερυψωμένος, σταθερός χώρος εργασίας για την εγκατάσταση, τη συντήρηση ή την επιθεώρηση εξοπλισμού (π.χ., πιάτα MW, κεραίες 5G, συσκευές επιτήρησης) και εξαρτημάτων πύργων. Παρέχει επίσης ένα ασφαλές σημείο ανάπαυσης για τους εργαζόμενους κατά την αναρρίχηση.
• Χαρακτηριστικά σχεδιασμού: Κατασκευασμένοι συνήθως από γαλβανισμένο χάλυβα (σύμφωνα με ASTM A123/ISO 1461 για αντοχή στη διάβρωση) και ενσωματωμένοι στη δομή πλέγματος του πύργου σε καθορισμένα ύψη. Οι πλατφόρμες μπορεί να περιλαμβάνουν ράγες ασφαλείας, αντιολισθητικές επιφάνειες και καταπακτές πρόσβασης για την εξασφάλιση της ασφάλειας των εργαζομένων. Είναι σχεδιασμένα για να υποστηρίζουν το βάρος των εργαζομένων, των εργαλείων και του εξοπλισμού, ευθυγραμμίζοντας με τη συνολική ικανότητα φόρτισης του πύργου.
• Προσαρμογή: Μπορεί να προστεθεί σε πολλαπλά ύψη με βάση τις ανάγκες του έργου (π.χ., κοντά σε σημεία τοποθέτησης κεραίας ή στη μέση του πύργου για συντήρηση).

Β. Σκάλα

• Σκοπός: Ένα ειδικό σύστημα πρόσβασης ασφαλείας που επιτρέπει στους εργαζόμενους να ανεβαίνουν στον πύργο για να φτάσουν σε πλατφόρμες, εξοπλισμό ή ανώτερα τμήματα για εγκατάσταση, επιθεώρηση ή επισκευές.
• Χαρακτηριστικά σχεδιασμού: Κατασκευασμένοι από γαλβανισμένο χάλυβα για ανθεκτικότητα και αντοχή στη διάβρωση, με ομοιόμορφα τοποθετημένα σκαλοπάτια (σύμφωνα με τα πρότυπα ασφαλείας του κλάδου) για άνετη αναρρίχηση. Βασικά χαρακτηριστικά ασφαλείας περιλαμβάνουν χειρολισθήρες, συστήματα διακοπής πτώσης (π.χ., οδηγοί καλωδίων για ιμάντες) και μερικές φορές περιβλήματα κλωβού για την αποφυγή πτώσεων. Η σκάλα είναι προσαρτημένη κάθετα στα πόδια του πύργου ή στο πλέγμα, εξασφαλίζοντας ένα ασφαλές, σταθερό μονοπάτι.
• Συμμόρφωση: Σχεδιασμένο σύμφωνα με τους κανονισμούς ασφαλείας και τα βιομηχανικά πρότυπα (π.χ., TIA/EIA-222-G/F), δίνοντας προτεραιότητα στην προστασία των εργαζομένων κατά την κάθετη πρόσβαση.

Μαζί, η πλατφόρμα και η σκάλα ενισχύουν τη χρηστικότητα του πύργου, επιτρέποντας ασφαλή, αποτελεσματική πρόσβαση σε εξοπλισμό και εξαρτήματα μεγάλου υψομέτρου, υποστηρίζοντας τη συνεχή λειτουργία και συντήρηση.

​

Δοκιμή γαλβανισμού γωνιακού χαλύβδινου πύργου

Το γαλβάνισμα είναι μια ζωτικής σημασίας επιφανειακή επεξεργασία για 4-ποδαρικούς πύργους πλέγματος από γωνιακό χάλυβα, παρέχοντας μακροχρόνια αντοχή στη διάβρωση για να αντέχει σε σκληρές εξωτερικές συνθήκες και να παρατείνει τη διάρκεια ζωής του πύργου πέρα ​​από 20 χρόνια. Παρακάτω είναι μια απλοποιημένη επισκόπηση της δοκιμής γαλβανισμού:

1. Βασικοί στόχοι δοκιμών

• Εξασφαλίστε επαρκές πάχος επίστρωσης για ανθεκτική προστασία από τη διάβρωση.
• Επαληθεύστε την ομοιομορφία της επίστρωσης ψευδαργύρου και την ισχυρή πρόσφυση (αποτρέψτε το ξεφλούδισμα/απολέπιση).
• Ελέγξτε για ελαττώματα (π.χ., γυμνός χάλυβας, ρωγμές, λάκκοι).
• Συμμορφωθείτε με τα διεθνή πρότυπα (ASTM A123, ISO 1461).

2. Βασικές μέθοδοι δοκιμών (Διεξάγονται μετά το εργοστάσιο και μετά την εγκατάσταση)

• Πάχος επίστρωσης: Χρησιμοποιήστε μετρητές μαγνητικού πάχους (μη καταστροφικοί) ή μικρόμετρα (μόνο δείγμα καταστροφικό). ελάχιστο 85–120 μm (παχύτερο για σκληρά περιβάλλοντα).
• Πρόσφυση: Δοκιμή κάμψης (180°), δοκιμή σφυριού ή δοκιμή χάραξης με μαχαίρι—δεν επιτρέπεται αποκόλληση επίστρωσης.
• Οπτική επιθεώρηση: Ελέγξτε για γυμνό χάλυβα, ρωγμές, ανομοιόμορφη συσσώρευση ψευδαργύρου ή μόλυνση. μικρές ανωμαλίες είναι αποδεκτές εάν δεν επηρεάζουν.
• Αντοχή στη διάβρωση: Δοκιμή ψεκασμού αλατιού (ASTM B117/ISO 9227) για 100–500 ώρες (αντίσταση στην κόκκινη σκουριά). προαιρετική μακροχρόνια έκθεση στο πεδίο.
• Προαιρετική χημική ανάλυση: AAS/XRF για επιβεβαίωση ≥98% καθαρότητας ψευδαργύρου και ανίχνευση ακαθαρσιών.

3. Πρότυπα συμμόρφωσης

Συμμορφωθείτε με τα ASTM (A123, B117, A572), ISO (1461, 9227, 898), κωδικούς σχεδιασμού πύργων (TIA/EIA-222-G/F) και τοπικούς κανονισμούς.

4. Επιτόπιοι έλεγχοι μετά την εγκατάσταση

• Επαναμετρήστε το πάχος στις κρίσιμες αρθρώσεις.
• Επιθεωρήστε για ζημιές (γρατσουνιές, βαθουλώματα) και αγγίξτε με χρώμα πλούσιο σε ψευδάργυρο εάν χρειάζεται.
• Επαληθεύστε την ακεραιότητα της επίστρωσης στις οπές των μπουλονιών και στις περιοχές υψηλής φθοράς.

Αυτή η δοκιμή εξασφαλίζει την αξιοπιστία της γαλβανισμένης επίστρωσης, υποστηρίζοντας την απόδοση του πύργου σε εφαρμογές υποδομής.

Παρακαλώ κάντε κλικ εδώ για περισσότερες πληροφορίες!!!!!!

Συσκευασία & Αποστολή

Πιστοποιητικά

​Παρακαλώ κάντε κλικ εδώ για περισσότερες πληροφορίες!!!!!!

Προσαρμοσμένοι τύποι προϊόντων & πλεονέκτημα

Αυτοφερόμενος πύργος 
Ο αυτοφερόμενος πύργος είναι συνήθως πύργος 3 ή 4 ποδιών και το υλικό του είναι χαλύβδινος σωλήνας ή γωνιακός χάλυβας. Όσον αφορά τη σύνδεση, ο σωληνωτός πύργος συνδέεται με φλάντζα και ο πύργος από γωνιακό χάλυβα συνδέεται με παξιμάδια και μπουλόνια. 
Χαρακτηριστικά: 
1. Μικρός συντελεστής φορτίου ανέμου, ισχυρή αντοχή στον άνεμο. 
2. Εξοικονομήστε πόρους γης, βολική τοποθεσία. 
Βολική μεταφορά και εγκατάσταση. 

Πύργος από χαλύβδινους σωλήνες
Ο πύργος σωλήνων αναφέρεται σε μια αυτοφερόμενη ψηλή χαλύβδινη κατασκευή με μια στήλη πύργου κατασκευασμένη από χαλύβδινους σωλήνες και ένα τμήμα σώματος πύργου σε τριγωνικό σχήμα. Τα κύρια χαρακτηριστικά του είναι ότι η στήλη του τριών σωλήνων πύργου είναι κατασκευασμένη από χαλύβδινους σωλήνες και το τμήμα του σώματος του πύργου είναι σε τριγωνικό σχήμα, το οποίο είναι μια ψηλή χαλύβδινη κατασκευή διαφορετική από τον γωνιακό χάλυβα.

Πύργος μονόπολου

Ο πύργος μονόπολου, είναι ένας κοινώς χρησιμοποιούμενος τύπος, με όμορφη εμφάνιση, που καλύπτει μια μικρή περιοχή 9 έως 18 τετραγωνικών μέτρων, οικονομικά αποδοτικός και υιοθετείται από την πλειοψηφία της κατασκευής. Το σώμα του πύργου υιοθετεί πιο λογικό τμήμα, το οποίο συνδέεται μέσω μπουλονιού υψηλής αντοχής ή επικάλυψης (σύνδεση ολίσθησης). Έχει τα χαρακτηριστικά της εύκολης εγκατάστασης και μπορεί να προσαρμοστεί σε μια ποικιλία περίπλοκων τοποθεσιών πεδίου.

Πύργος με συρματόσχοινα 
Ο πύργος με συρματόσχοινα έχει μια νέα εμφάνιση και το μεγαλύτερο χαρακτηριστικό του είναι ότι ενισχύεται με τη χρήση χαλύβδινου συρματόσχοινου. Ο πύργος με συρματόσχοινα είναι ένας κοινός τύπος πύργου επικοινωνίας που είναι οικονομικός και πρακτικός. Είναι ελαφρύτερο και φθηνότερο από τα άλλα. Είναι πολύ κατάλληλο για τις γεωγραφικές ευρείες περιοχές. 

Πύργος φρουράς
Ο πύργος παρατήρησης είναι ένα πολυλειτουργικό κτίριο που χρησιμοποιείται κυρίως για την παρατήρηση του περιβάλλοντος και παίζει σημαντικό ρόλο σε πολλά πεδία. Ο σχεδιασμός του δίνει έμφαση στην αρμονία και την ενότητα με το φυσικό περιβάλλον και το αρχιτεκτονικό στυλ συνήθως συντονίζεται με το περιβάλλον. Οι πύργοι παρατήρησης αποτελούνται συνήθως από σώματα πύργων, πλατφόρμες, πύργους και σκάλες, με συμπαγείς και ανθεκτικές κατασκευές.

Καμουφλαρισμένος πύργος δέντρων
Ο καμουφλαρισμένος πύργος δέντρων είναι επίσης ένα είδος τεχνητών δέντρων του πύργου Bionic tree, στη βάση σαν ένα πραγματικό, συν το σχολαστικό σχέδιο, όταν τοποθετηθεί ανάμεσα στα πραγματικά δέντρα στην περιοχή περιήγησης, στο πάρκο και στην πλατεία, θα είναι μέρος της φύσης. 
Χαρακτηριστικά: 
1. Εξαιρετική δομή και υπέροχη εμφάνιση. 
2. Ισχυρή δομική σταθερότητα και μεγάλη διάρκεια ζωής. 
3. Μικρή κάλυψη περιοχής και μεγάλη οικονομική επίδραση.

Οι υπηρεσίες μας

Η JIAYAO CO., LTD. είναι ένας επαγγελματίας κατασκευαστής πύργων τηλεπικοινωνιών και εγκρίθηκε από το ISO9001. Δεσμευόμαστε να παρέχουμε στους πελάτες τις πιο βελτιστοποιημένες λύσεις και τον καλύτερο πύργο επικοινωνίας. Πολλά προϊόντα έχουν εξαχθεί στις ΗΠΑ, την Ευρώπη και σε άλλες 55 διαφορετικές χώρες.
Ειδικευόμαστε στο σχεδιασμό και την κατασκευή πύργων από γωνιακό χάλυβα, πύργων από χαλύβδινους σωλήνες, πύργων μονόπολου, πύργων πεύκων, πύργων με συρματόσχοινα και πύργων φρουράς. Τα τμήματά μας περιλαμβάνουν τμήματα σχεδιασμού, Ε&Α, επιθεώρησης, εργαστηρίου, QC, γαλβανισμού και χαλύβδινων πύργων. Οι πρώτες μας ύλες προέρχονται από διάσημα χαλυβουργεία στην Κίνα: HBIS Group, Baowu Steel Group, Shougang Group.
​

Εάν το χρειάζεστε, θα σας καλωσορίσουμε 24 ώρες την ημέρα!
